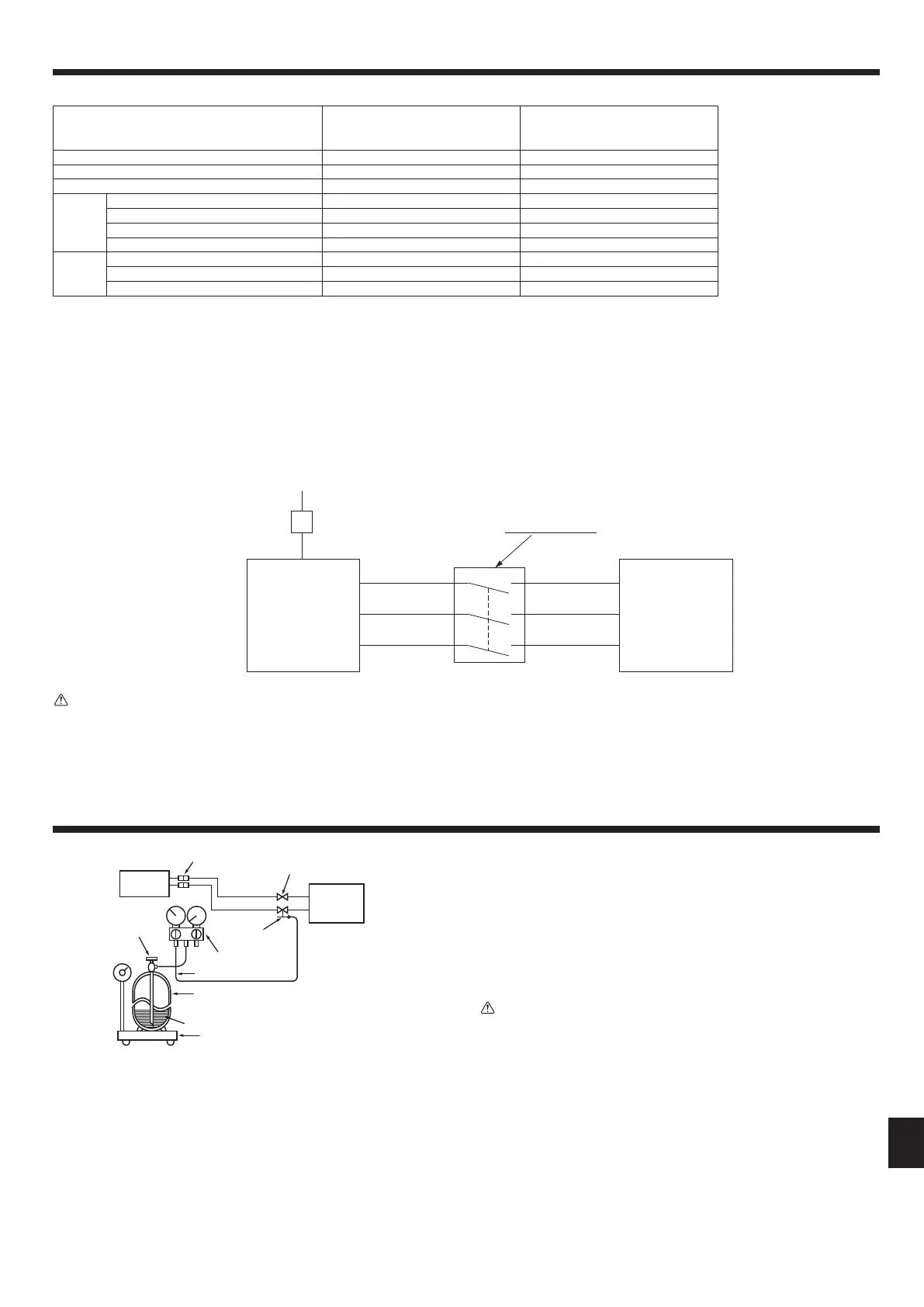

19
5.Trabajoeléctrico
5.2.Cableado eléctrico de campo
Modelo de unidad exterior
NTXSKS18A112A✱
NTXSKS24A112A✱
NTXSKS30A112A✱
NTXSKS36A112A✱
Alimentación ~/N (monofase), 60 Hz 208/230 V ~/N (monofase), 60 Hz 208/230 V
Tamaño máx. del fusible (tiempo de propagación) *1 15 A 20 A
Amperaje mínimo del circuito 14 A 17 A
Cable de
Cableado N.º ×
tamaño (mm
2
)
Alimentación de la unidad exterior 2 × Mín. AWG 14 2 × Mín. AWG 14
Tierra de alimentación de la unidad exterior 1 × Mín. AWG 14 1 × Mín. AWG 14
Unidad interior-Unidad exterior 3 × AWG 14 (Polar) 3 × AWG 14 (Polar)
Unidad interior- Tierra de unidad exterior 1 × Mín. AWG 16 1 × Mín. AWG 16
Datos en
circuito
Unidad exterior L1-L2 *2 208/230 VCA 208/230 VCA
Unidad interior-Unidad exterior S1-S2 *2 208/230 VCA 208/230 VCA
Unidad interior-Unidad exterior S2-S3 *2 12 VCC - 24 VCC (Polar) 12 VCC - 24 VCC (Polar)
*1. Observe las correspondientes normas federales, estatales o locales para evitar posibles fugas/descargas eléctricas. También puede instalar un interruptor de fallo de conexión a tierra para evitar fugas y
descargas eléctricas.
*2. Las guras NO siempre presentan toma de tierra.
El terminal S3 tiene 24 VCC contra el terminal S2. Sin embargo, entre S3 y S1, estos terminales NO están aislados eléctricamente por el transformador u otro dispositivo.
Notas: 1. El diámetro de los cables debe cumplir la normativa local y nacional.
2. Utilice cables de cobre.
3. Utilicecablesconunrégimennominalde600Vosuperiorparaloscablesdelafuentedealimentaciónyloscablesdeconexióndelasunidadesinte-
rior/ exterior.
4. Instaleuncabledetomadetierramáslargoqueelrestodeloscables.
S1
S2
S3
S1
S2
S3
Atención:
SihayuncableadodecontrolAhabráunaltovoltajepotencialenelterminalS3causadoporundiseñodecircuitoeléctricoquenoincluyeaislamientoentrela
línea de alimentación y la línea de señal de comunicación. Por ello es necesario que desconecte la alimentación principal antes de reparar la unidad. No toque
nunca los terminales S1, S2 y S3 mientras esté conectada la alimentación eléctrica. Si debe utilizar el aislante entre la unidad interior y la unidad exterior, utilice
el tipo de aislante de 3 polos.
Unidad exterior
de “Control A”
208/230 V
Monofásicos
Aislante
Aislante de 3 polos
Unidad interior
de “Control A”
6.Mantenimiento
6.1.Carga de gas(Fig.6-1)
1. Conecte el cilindro de gas a la abertura de servicio de la válvula de parada (de 3
vías).
2. Purgue el aire del tubo (o conducto) procedente del cilindro de gas refrigerante.
3. Vuelva a llenar la cantidad de refrigerante especicada mientras la unidad de aire
acondicionado esté funcionando en modo de refrigeración.
Nota:
Siañaderefrigerante,nosobrepaselacantidadespecicadaparaelciclode
refrigeración.
Cuidado:
• Nodescargueelrefrigeranteenelambiente.
Tenga cuidado en no descargar el refrigerante en el ambiente durante la
instalación, reinstalación o reparaciones en el circuito refrigerante.
• Paraañadirmásrefrigerante,utiliceuncilindrodegasapresiónycargueel
refrigerante en estado líquido.
Recuerde que si carga el refrigerante en estado gaseoso, su composición
puede alterarse en el interior del cilindro y en la unidad exterior. Si esto
ocurriera, la capacidad del ciclo de refrigeración disminuiría e incluso podría
ser que el aparato no funcionase. Cargue el líquido refrigerante poco a poco,
porque si lo carga de una sola vez puede bloquear el compresor.
Para mantener alta la presión del cilindro de gas, caliente el cilindro de gas con
agua caliente (a menos de 104 °F, 40 °C) en las estaciones frías. Nunca utilice
fuego o vapor.
A
B
C
D
E
F
G
H
I
J
K
L
M
Fig.6-1
A Unidad interior
B Unión
C Tubería de líquido
D Tubería de gas
E Válvula de retención
F Unidad exterior
G Válvula de accionamiento del
cilindro de gas refrigerante
H Cilindro de gas refrigerante del
R410A con sifón
I Refrigerante (líquido)
J Balanza electrónica para la carga
de refrigerante
K Manguera de carga (para R410A)
L Válvula múltiple del manómetro
(para R410A)
M Abertura de servicio
VG79A981H01_ES.indd 19 2018-09-05 09:51:59
