PORTUGUÊS
49
www.trapp.com.br
Se for utilizar cabos de conexão externos para uma
partida de emergência, siga o procedimento:
Importante:
Seu trator está equipado com um sistema elétrico
de 12 Volts. Portanto, o outro veículo também deve
ser de 12 Volts. Não utilize a bateria de seu trator
para dar partida em outros veículos.

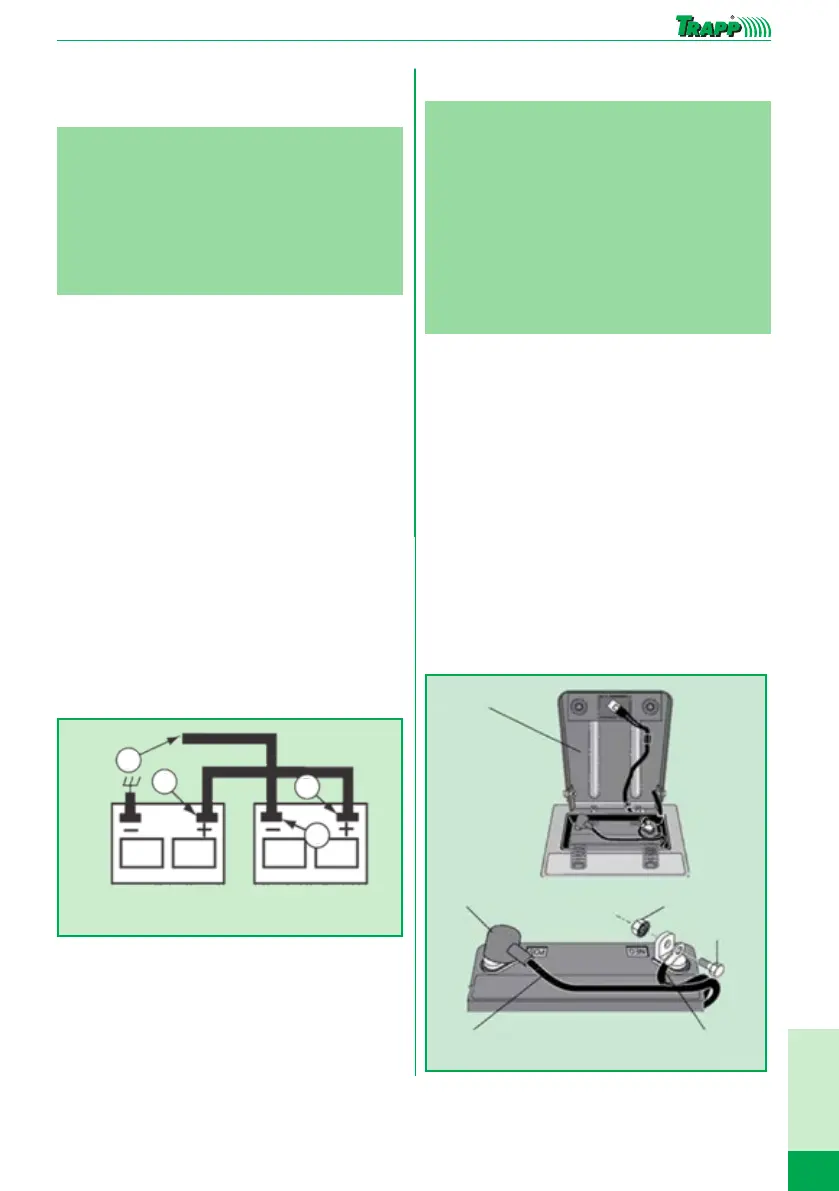

Para conectar os cabos externos
1. Ligue uma das extremidades do cabo vermelho ao
terminal positivo (+) de cada bateria (A-B) tendo
o cuidado de não encostá-lo no chassi do trator,
conforme Figura 31;
2. Ligue uma das extremidades do cabo Preto ao
terminal negativo (-) (C) da bateria totalmente
carregada;
3. Ligue a outra extremidade do cabo preto (D) a um
bom ponto de terra do chassi, afastado do tanque
de combustível e da bateria.
Para remover os cabos externos
1. Remova primeiramente o cabo preto do chassi e
em seguida, da bateria totalmente carregada;
2. Remova então o cabo vermelho de ambas as
baterias.
Bateria fraca ou
descarregada
Bateria totalmente
carregada
D
A
B
C
Figura 31
Troca da bateria
Aviso!
Evite curto-circuitos nos terminais da bateria; não
permita que uma ferramenta ou qualquer outro
objeto entre em contato com os terminais ao
mesmo tempo. Antes de conectar a bateria, remova
pulseira, relógios de pulso, anéis, etc. O terminal
positivo deve ser conectado primeiro para impedir
as faíscas devido ao aterramento acidental.
1. Erga a base do assento até a posição elevada;
2. Desconecte primeiramente o cabo preto da
bateria, seguido pelo cabo vermelho; remova
então a bateria cuidadosamente do trator;
3. Instale a nova bateria; seus terminais devem ficar
na mesma posição dos terminais da bateria antiga;
4. Conecte primeiramente o cabo vermelho da
bateria ao terminal positivo (+), utilizando o
parafuso hexagonal e a porca como se vê na
figura. Aperte com firmeza e cubra o terminal com
sua tampa;
5. Conecte o cabo preto de aterramento ao terminal
negativo (-) com o outro conjunto de parafuso e
porca. Aperte com firmeza.
Base do assento
Tampa do
terminal
Porca
Parafuso
hexagonal
Cabo positivo
(vermelho)
Cabo negativo
(preto)
