35
2-3

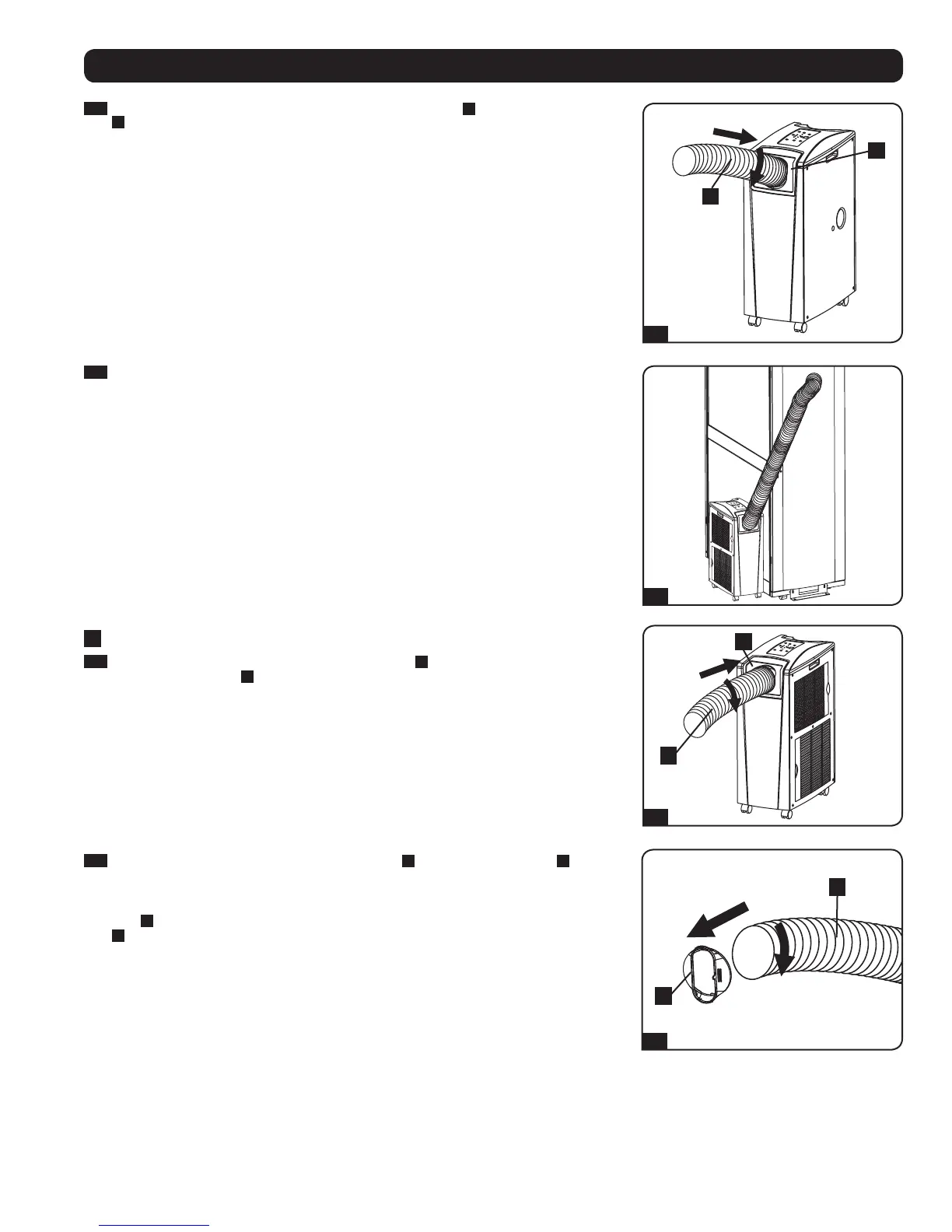

Подсоедините гибкий воздуховод охлаждения (короткая трубка
A
) к своему переходнику
B
. Совместите воздуховод с круглым отверстием переходника, надавите на него вниз и
вращайте его по часовой стрелке до тех пор, пока он прочно не ввинтится в переходник.
Установка (продолжение)
2-4
Расположите противоположный конец воздуховода охлаждения вблизи воздухозаборного
отверстия охлаждаемого устройства или корпусной стойки, проведя его по наиболее
прямому и короткому пути. Если вы планируете охлаждение корпусной стойки, расположите
конец воздуховода охлаждения над перфорированной поверхностью вблизи верхнего
края передней дверцы корпуса (или у верхнего края группы устройств, нуждающихся
в охлаждении). Холодный воздух опустится вниз и распределится по воздухозаборным
отверстиям в передней части корпусной сойки.
3
Подсоединение вытяжного воздуховода
3-1
Вставьте гибкий вытяжной воздуховод (длинная трубка
A
) в отверстие для отвода
отработанного воздуха
B
. расположенное в задней панели устройства. Совместите
воздуховод с круглым отверстием для отвода, надавите на него внутрь и вращайте его по
часовой стрелке до тех пор, пока он прочно не ввинтится в отверстие для отвода.
3-2
На противоположный конец вытяжного воздуховода
A
наденьте его переходник
B
.
Совместите воздуховод с круглым отверстием переходника, надавите на него внутрь и
вращайте его по часовой стрелке до тех пор, пока он прочно не ввинтится в переходник. Если
вы планируете проводку вытяжного воздуховода через подвесной потолок, переходите к
шагу
4
. Если вы планируете проводку вытяжного воздуховода через окно, переходите к шагу
5
.
