20 in (51 cm)
>
20 in (51 cm)
Стена
Стена
100 in.
2
(645 cm
2
)
Вентиляционное
отверстие
(в ограниченных
пространствах)
1
2-1
2-2
A
A
34

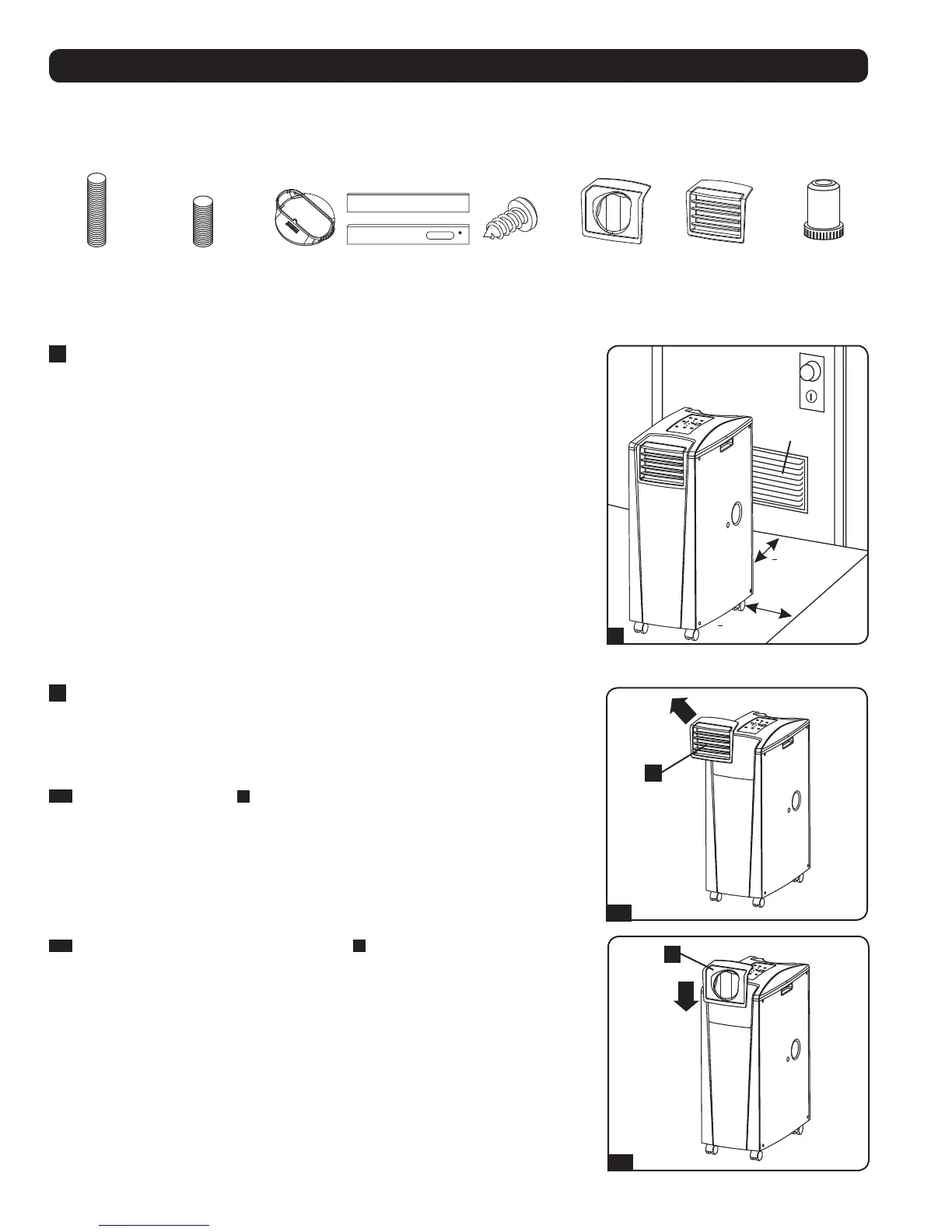

Установка
Внимание! После извлечения устройства из транспортировочного контейнера проверьте его на предмет наличия повреждений
или отсутствующих деталей (см. приведенный ниже перечень деталей). В случае выявления какой-либо проблемы обращайтесь за
помощью по адресу: www.tripplite.com/support. Не пытайтесь эксплуатировать устройство при наличии повреждений.
Перечень комплектующих:
1
Размещение устройства
Разместите устройство на гладкой и ровной поверхности рядом с заземленной розеткой сети переменного
тока с номинальным напряжением, соответствующим указанному на заводской табличке (находящимся
в диапазоне 90-110% от указанного значения). Вокруг устройства должно быть обеспечено достаточное
пространство для вентиляции, а его задняя стенка и вентиляционные отверстия должны находиться на
расстоянии не менее 51 см от стен или других препятствий. Устройство должно размещаться в месте, где
имеется удобный доступ к подвесному потолку или окну, с целью обеспечения возможности прокладки
вытяжного воздуховода по самому прямому и кратчайшему пути. Если вы планируете использовать
гибкий воздуховод охлаждения для сосредоточения потока холодного воздуха на какой-либо конкретной
корпусной стойке или элементе оборудования, расположите устройство кондиционирования вблизи
запланированной корпусной стойки или элемента оборудования с целью обеспечения возможности
прокладки воздуховода охлаждения по самому прямому и кратчайшему пути.
Внимание! Не используйте шнур-удлинитель для подключения устройства к розетке
сети переменного тока. Используйте только шнур питания, поставляемый в комплекте с
устройством.
Внимание! Если устройство будет работать в условиях ограниченного пространства (например,
в монтажном шкафу), то для поддержания эффективного воздухообмена необходимо обеспечить
подачу к устройству добавочного воздуха. Для обычного монтажного шкафа достаточный объем
добавочного воздуха обеспечивается вентиляционным отверстием площадью не менее 645 кв. см у
нижнего края дверцы. Для получения более подробной информации ознакомьтесь с действующими
строительными нормами и правилами.
Шланг для отвода отработанного воздуха не показан (см. раздел 3).
2
Подсоединение воздуховода охлаждения (опционально)
Жалюзийная вставка, установленная в выходное отверстие на заводе-изготовителе, рассчитана
на охлаждение помещений. Если вы планируете охлаждать какое-либо помещение, переходите
к шагу 3, минуя шаг 2. Если вы планируете использовать гибкий воздуховод охлаждения для
сосредоточения потока холодного воздуха на каком-либо конкретном элементе оборудования или
корпусной стойке, следуйте приведенным ниже указаниям.
2-1
Выньте жалюзийную вставку
A
из выходного отверстия, потянув за нее по направлению
наружу и вверх.
Вытяжной
воздуховод (длинная
трубка)
Воздуховод
охлаждения
(короткая трубка)
Переходник
вытяжного
воздуховода
Регулируемая
вытяжная панель (2
секции)
Саморез
2 переходника
воздуховодов
(1 из которых
устанавливается на
заводе-изготовителе)
Жалюзийная вставка
(устанавливается
в выходное
отверстие на заводе-
изготовителе)
Сливная
пробка (2 шт.,
устанавливаются
на заводе-
изготовителе)
2-2
Совместите переходник воздуховода охлаждения
A
с выходным отверстием и вставьте его с
нажимом до щелчка.
