11

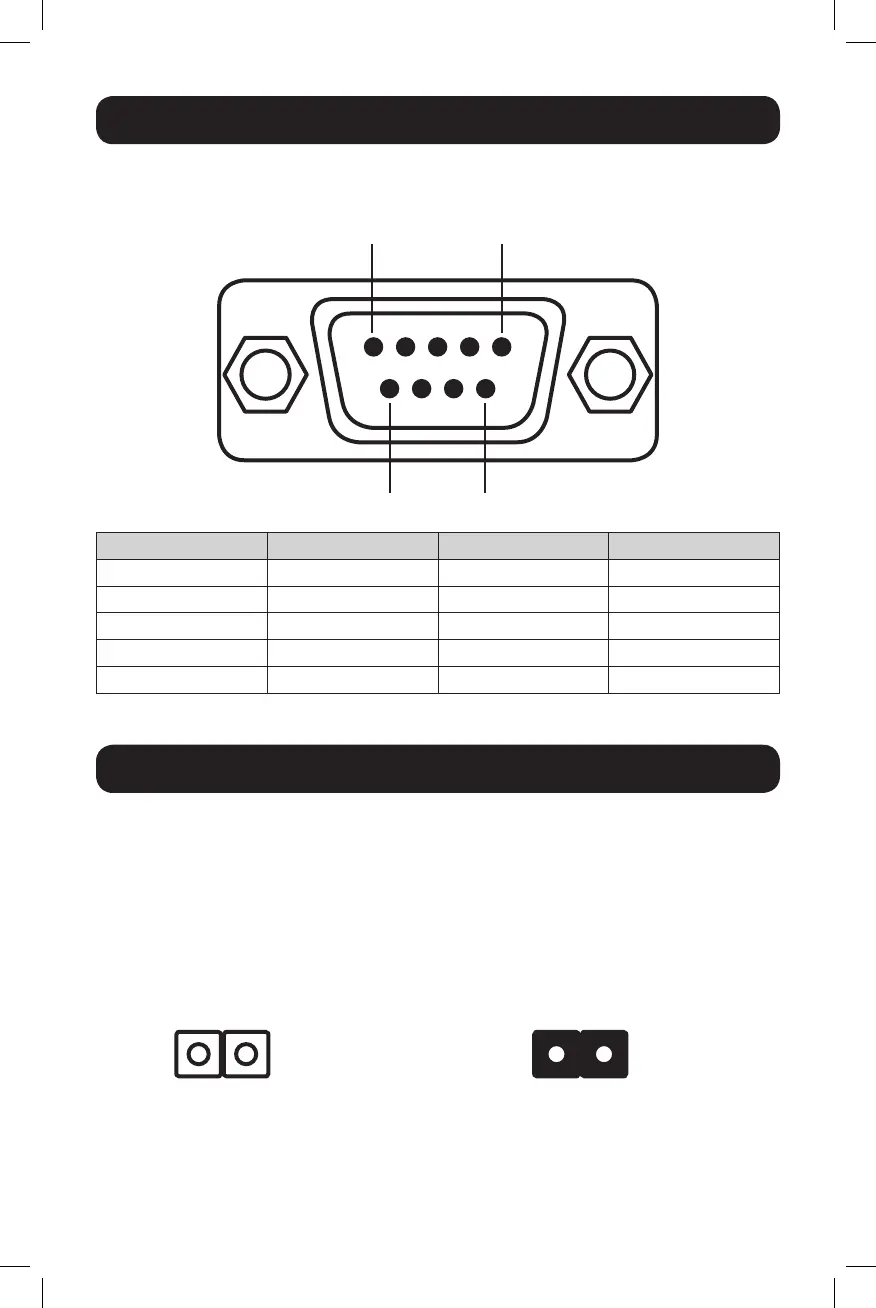

Asignación de Terminales
Configuraciones de Puentes
El adaptador serial utiliza un conector DB9 macho. Por favor consulte más abajo la
asignación de pines del conector:
Los adaptadores seriales incluidos cuentan con resistencias de terminación TX y RX
independientes para cada puerto serial. Puede modificarse la configuración de los
puentes (pines cortos) para evitar problemas de incompatibilidad de impedancia cuando
operan bajo una transmisión de caída múltiple. Para modificar la configuración, abra
las cubiertas de metal y configure los parámetros de los puentes con los conectores
incluidos para activar o desactivar las resistencias de terminación de 120 ohm. La
configuración predeterminada de fábrica es OPEN [Abierto] (desactiva las resistencias de
terminación de 120 ohmios a través de dos hilos).
1
6 9
5
Pin RS-422 RS-485 (2 Hilos) RS-485 (4 Hilos)
1 Tx- D- Tx-
2 Tx+ D+ Tx+
3 Rx+ N/A Rx+
4 Rx- N/A Rx-
5 GND [Tierra] GND [Tierra] GND [Tierra]
Abierto (Predeterminado) Corto
