17

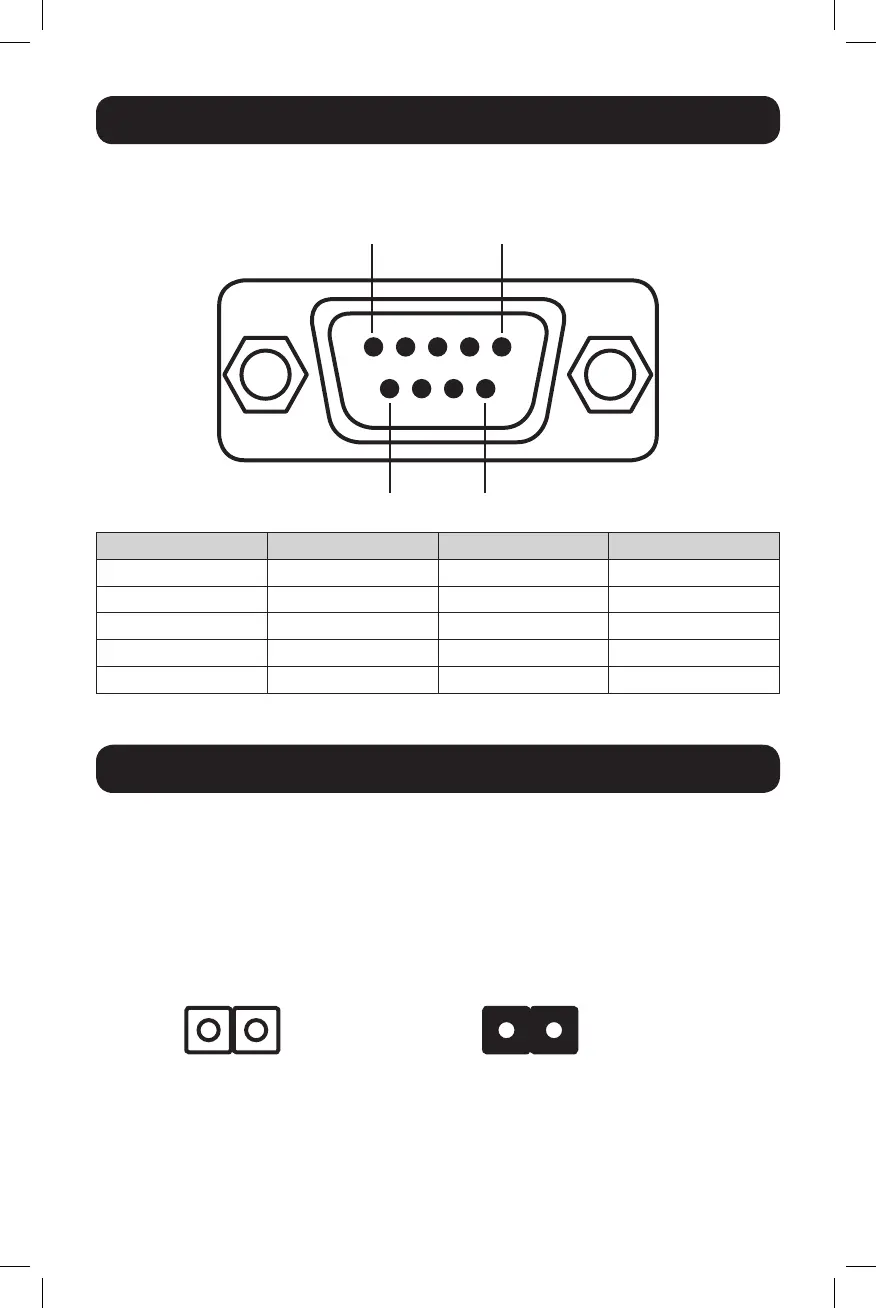

Affectation des broches
Paramètres de la bretelle
L'adaptateur de série inclus utilise un connecteur DB9 mâle. Veuillez consulter
l'attribution de broches du connecteur ci-dessous :
Les adaptateurs de série inclus sont dotés de résistances de terminaison TX et RX
pour chaque port de série. Les paramètres de la bretelle (broches courtes) peuvent
être modifiés pour éviter les problèmes de désadaptation d'impédance lors d'un
fonctionnement avec une transmission avec des liaisons multipoints. Pour modifier les
paramètres, ouvrir les couvercles en métal et configurer le paramètre de la bretelle avec
les connecteurs inclus pour activer ou désactiver les résistances de terminaison de 120
ohms. Le paramètre d'usine par défaut est OPEN (ouvert) (désactiver les résistances de
terminaison de 120 ohms sur deux fils).
1
6 9
5
Broche RS-422 RS-485 (2 fils) RS-485 (4 fils)
1 Tx- D- Tx-
2 Tx+ D+ Tx+
3 Rx+ S.O. Rx+
4 Rx- S.O. Rx-
5 GND (masse) GND (masse) GND (masse)
Ouvert (par défaut) Court
17-10-300-93375A.indb 17 11/10/2017 9:59:36 AM
