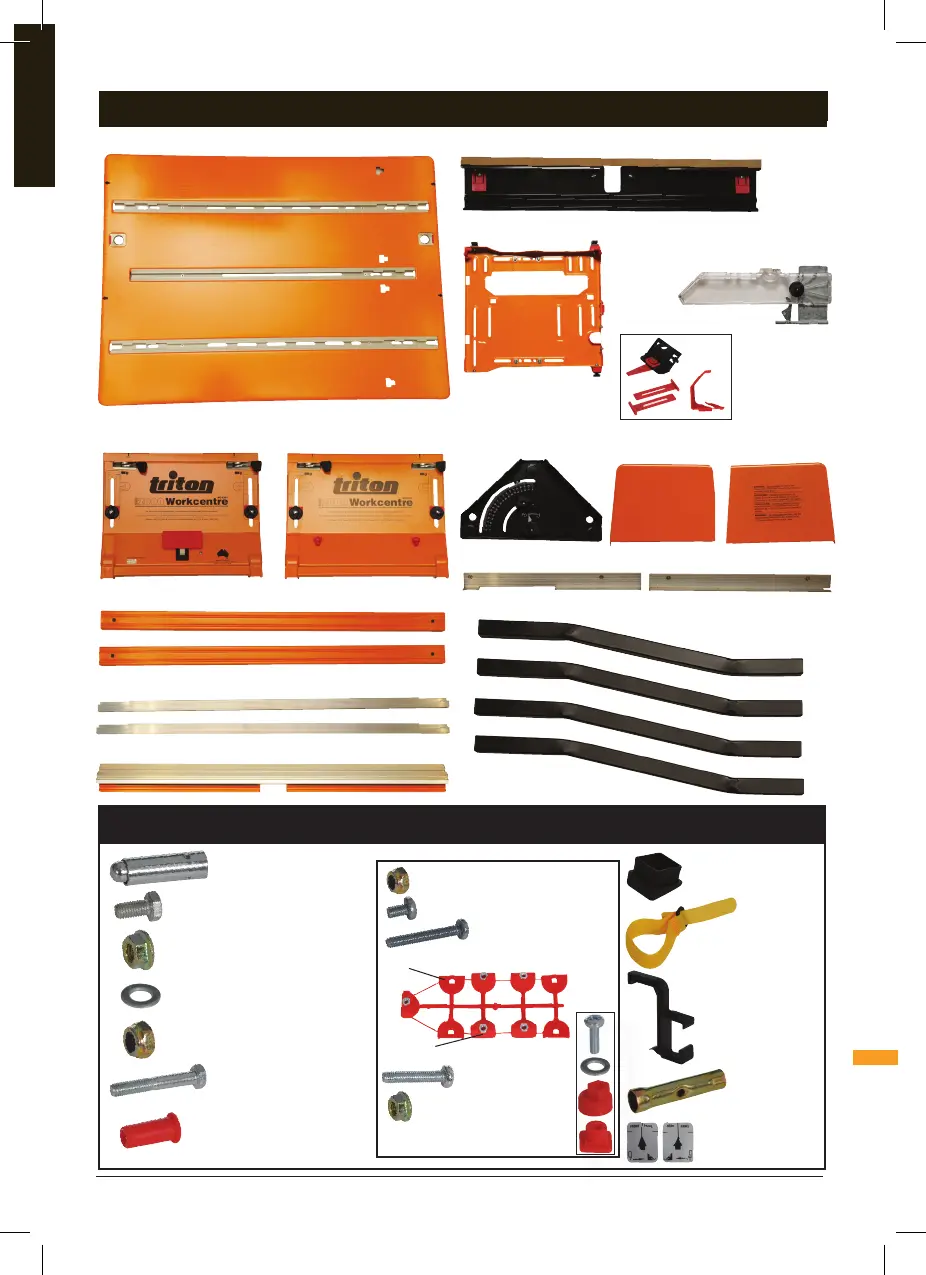

COMPOSANTS DU PRODUIT
Liste des pièces
LISTE DES PIèCES
A. Table (1)
B. Panneau d'extrémité
avant (1)
C. Panneau d'extrémité
arrière (1)
F. Profilés de base (2)
E. Profilés de roulement (2)
I. Guide longitudinal (1)
H. Guide de coupe transversale (1)
L. Châssis coulissant (1) J. Protection supérieure
& support (1)
G. Rapporteur (1)
K. Protection latérale (2)
N. Guides de coupe longitudinale biseautée (2)
D. Jambes (4)
SAC DE FIXATIONS
a. Goupille de verrouillage
de jambes (4)
b. 16 boulons M8 (4)
c. Ecrou à embase M8 (4)
d. Rondelles 8mm (20)
e. Ecrou nyloc M8 (8)
f. 50 boulons M8 (8)
g. Support de poussoir (2)
p. Pied incliné (4)
q. Sangle de
déclenchement (1)
r. Support de grille (2)
s. Serre-tube (1)
u. Etiquettes
d'Indication
d'échelle (1)
h. Ecrou nyloc M5 (3)
i. 8 vis M5 (2)
j. 25 vis M5 (1)
k. Positionneurs de scie (4)
l. Boutons de fixation (4)
m. 40 vis M6 (4)
n. Ecrou à embase
M6 (4)
M. Poussoir
guidé &
doigts de
poussée
latérale
o. Cames d'alignement de scie
