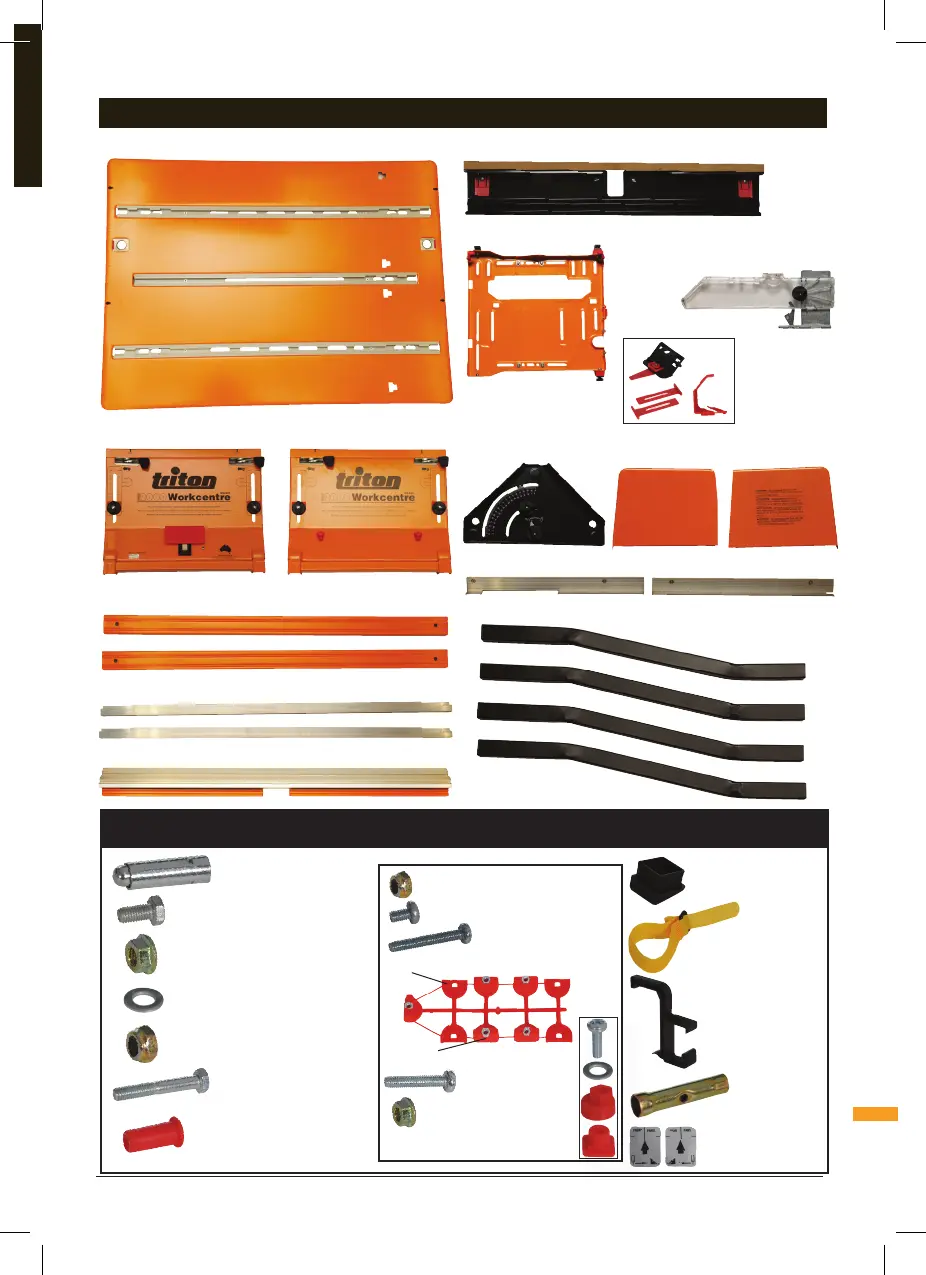

LISTA DEI PEzzI
Lista dei pezzi
A. Banco (1)
B. Pannello anteriore (1)
C. Pannello posteriore (1)
F. Canali di base (2)
E. Canali cuscinetti (2)
I. Guida parallela (1)
H. Guida taglio trasversale (1)
L. Telaio a slitta (1) J. Protezione superiore e
supporto protezione (1)
G. Goniometro (1)
K. Protezione laterale (2)
N. Guide inclinazione guida parallela (2)
D. Gambe (4)
BUSTA PRINCIPALE ELEMENTI DI FISSAGGIO
a. Perno di arresto
gambe (4)
b. Bulloni M8 x 16 (4)
c. Dado flangia M8 (4)
d. Rondella 8mm (20)
e. Dado nyloc M8 (8)
f. Bulloni M8 x 50 (8)
g. Staffa spingipezzo (2)
p. Piede angolato (4)
q. Cinghietta di
innesto (1)
r. Staffa guida (2)
s. Chiave a tubo (1)
u. Etichette scala
graduata (1)
h. Dado nyloc M5 (3)
i. Viti M5 x 8 (2)
j. Viti M5 x 25 (1)
k. Localizzatori della sega (4)
l. Pomelli di serraggio (4)
m. Viti M6 x 40 (4)
n. Dado flangia M6 (4)
M. Spingipezzo
guidato e
dente
spingitore
laterale
o. Camme di allineamento
della sega
