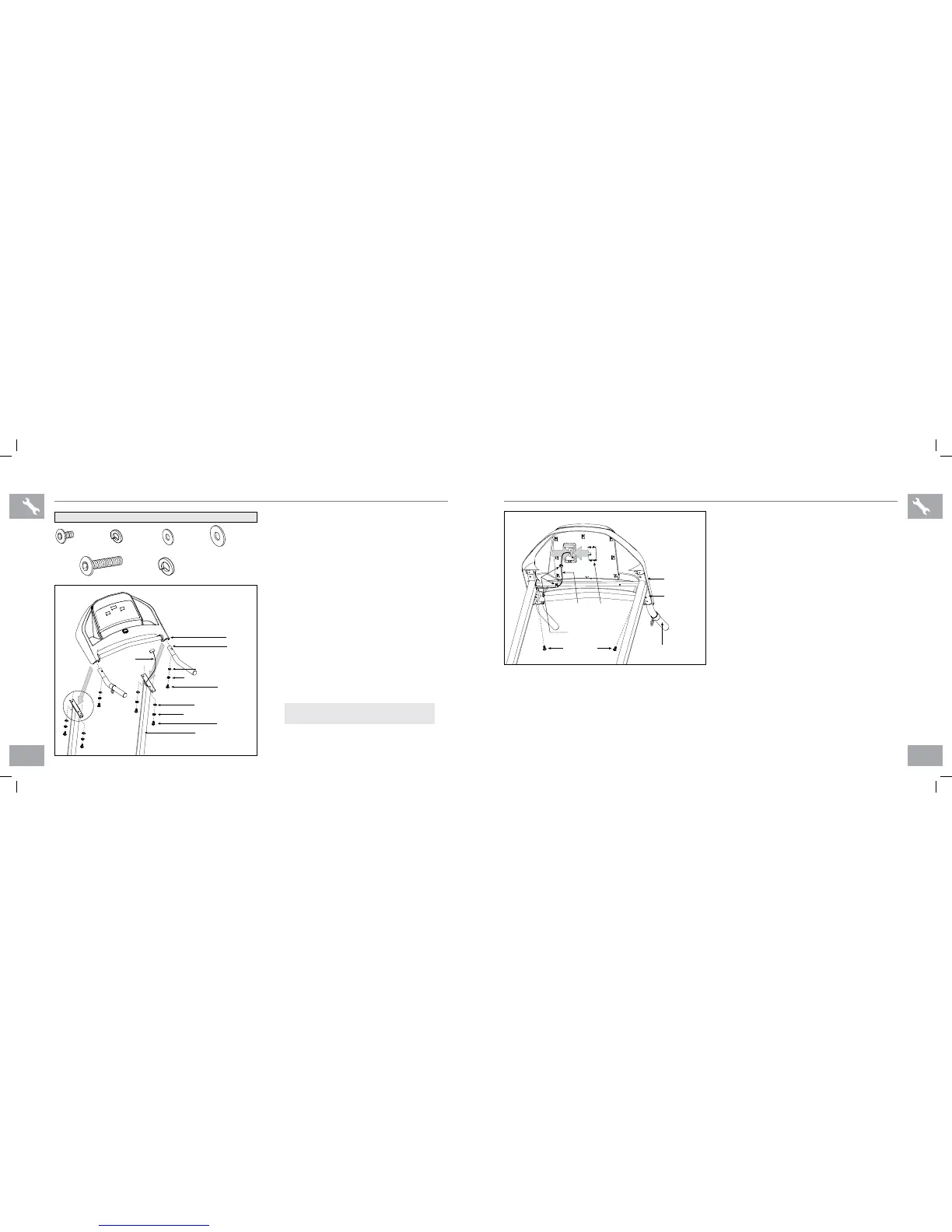

ÉTAPE 3 DE LASSEMBLAGE
A Ouvrir le sac de visserie 3.
B Glisser chaque poignée dans la console et
la fixer avec 2 boulons (e), 2 rondelles
élastiques (f) et 2 rondelles en arc
(g). Ne pas serrer complètement les boulons
avant l’étape D.
C Placer délicatement la console sur les
montants de console. Fixer d’abord
le cÔté gauche avec 2 boulons (h),
2 rondelles élastiques (b) et 2
rondelles en arc (d).
D Fixer le cÔté droit de la console avec
2 boulons (h), 2 rondelles
élastiques (b) and 2 rondelles en
arc (d). Serrer complètement tous les boulons
des étapes B à D.
BOULON (E)
15 mm
Quantité : 4
BOULON (H)
55 mm
Quantité : 4
RONDELLE
ÉLASTIQUE (F)
6 mm
Quantité : 2
RONDELLE
EN ARC (G)
6 mm
Quantité : 2
RONDELLE
ÉLASTIQUE (B)
8 mm
Quantité : 4
RONDELLE
EN ARC (D)
8 mm
Quantité : 4
CONTENU DU SAC DE VISSERIE 3 :
ASSEMBLER
D’ABORD
LE CÔTÉ
GAUCHE
CÂBLE DE
LA CONSOLE
BOULONS (E)
RONDELLES ÉLASTIQUES (F)
RONDELLES EN ARC (G)
POIGNÉE
CONSOLE
BOULONS (H)
RONDELLES ÉLASTIQUES (B)
RONDELLES EN ARC (D)
MONTANT DE CONSOLE
REMARQUE : Veiller à ne pincer aucun des
câbles lors de l’assemblage des montants.
CÂBLE DE
LA CONSOLE
COUVERCLE
DU CÂBLE DE
LA CONSOLE
PINCE-FILS
EN PLASTIQUE
BOULONS (E)
MONTANT
DE CONSOLE
POIGNÉE
CONSOLE
E Enlever le couvercle du câble de la
console.
F Connecter le câble de la console
et le prendre dans les 2 pince-fils en
plastique. Introduire l’excès de fil avec
précaution dans le montant, pour éviter de
l’endommager.
G Fixer le couvercle du câble de la
console pour maintenir le câble de la
console.
H Fixer les poignées aux montants de
console en insérant 2 BOULONS (E) à partir
du dessous de la console.
ÉTAPE 3 DE LASSEMBLAGE (suite)
