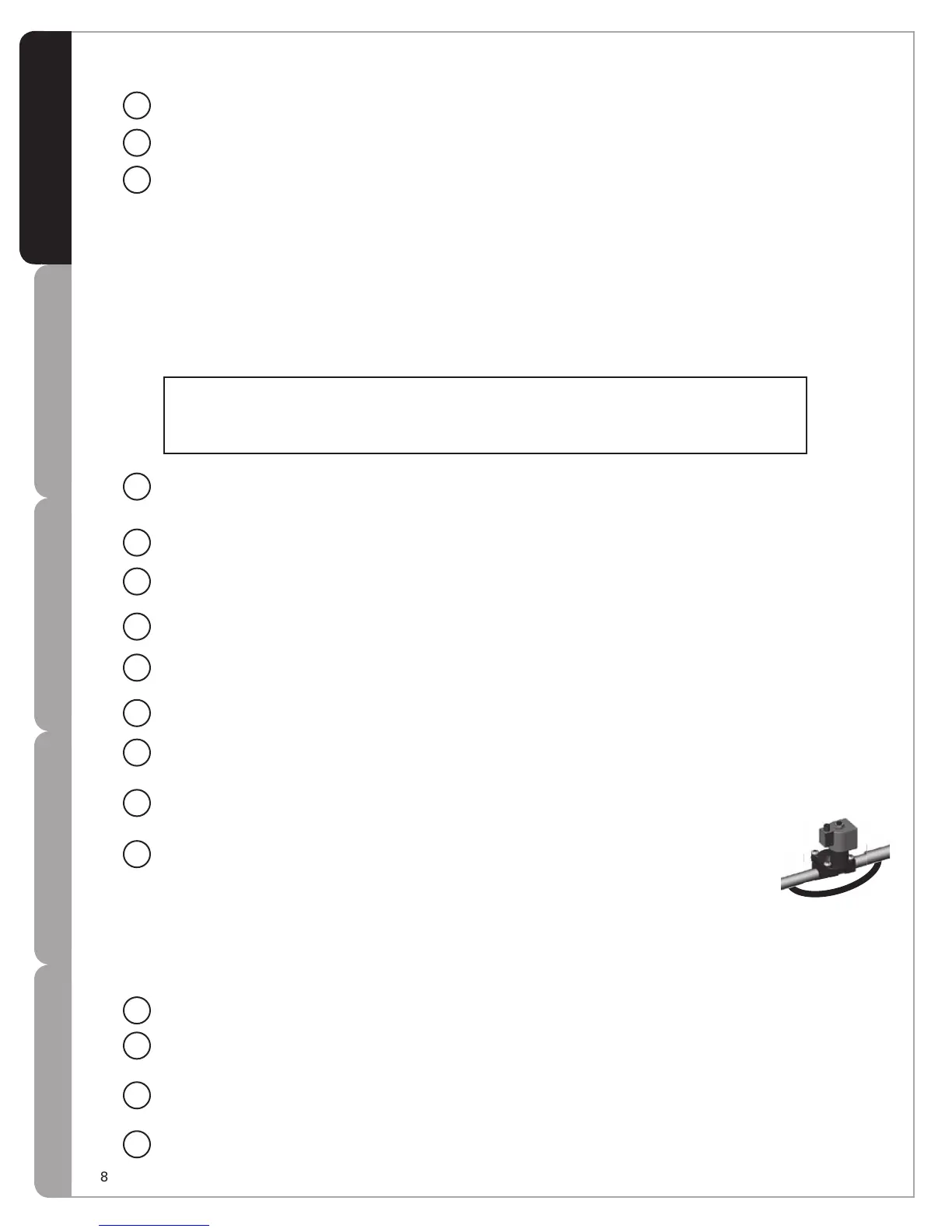

Sample valve: Allows for sampling of raw water.
Shut-off valve: Required to allow maintenance of pre-treatment equipment.
Pre-treatment (illustrative only): For the UV system to operate effectively, the water should meet certain
water quality parameters, as outlined below. To meet these, pre-treatment of the water may be required. Pre-
treatment equipment must be installed BEFORE the UV chamber. Pre-treatment systems can be comprised of
one or more of the following elements: sediment filters; carbon filters; iron removal systems; water softeners;
cyst reduction filters, etc.
Water Quality Requirements:
Iron: < .3 PPM (.3 mg/L)
Hardness: < 120 PPM (7 Grains Per Gallon)
% UVT: > 75%
Tannins: < 0.1 PPM
1
2
3
4
5
Bypass shut-off valve: Bypass line and valve are optional. Intended to provide emergency water supply in the
event that the UV system is unavailable.
Shut-off valve: Required to allow maintenance of UV system.
Sample valve: Allows for sampling of water entering UV chamber; necessary in order to confirm water being
treated is of adequate quality.
UV chamber: Provides disinfection of the water. Must install Plus model chambers vertically.
Sensor: Optional item included with Plus models. Monitors UV output to ensure proper dose (UV exposure) is
being provided. Unique test function allows verification of sensor operation.
CoolTouch
TM
valve: Drains water from the chamber that’s been warmed by the lamp during periods of no flow.
Flow Restrictor: Restricts water from flowing over the maximum NSF certified flow rate ensuring an adequate
UV dose is maintained.
Sample valve: Allows for sampling of water immediately following UV treatment; necessary in order to
confirm proper operation of UV system.
Solenoid valve: Optional piece of equipment supplied by VIQUA for D4, E4, F4 and Plus
models. Must be used with a junction box. Allows water supply to be shut-off when proper
purification cannot be assured.
Note: If the ground from your electrical panel is tied to your copper water lines, and you are using a
solenoid valve, installation of an approved ground strap is required. This ground strap will maintain continuity
between the lines that have been cut to install the solenoid. Check your local electrical code for the correct
clamp and cable size.
Shut-off valve: Required to allow maintenance of UV system.
Junction box: An optional piece of equipment for D4, E4, F4 and Plus models (certified and non-certified).
Powers solenoid valves, remote alarms and auto-dialers.
Power supply: Powers and controls the UV lamp and other devices. Provides human interface, displaying
information and allowing control inputs (such as muting the audible alarm).
Power source: Provides power to the power supply. For safety reasons the outlet must be protected by a
Ground Fault Circuit Interrupter (GFCI). NOTE: to protect the power supply, a UL1449 certified
(or equivalent) transient voltage surge suppressor is required.
6
7
8
9
10
11
13
12
14
IMPORTANT:
A 5 micron (nominal) sediment filter must be installed
before the UV system and after any water softening equipment
15
16
ENTRETIENFONCTIONNEMENT
Robinet d'échantillonnage : permet de prélever des échantillons d'eau brute.
Robinet d'arrêt : permet l'entretien de l'équipement de prétraitement.
Prétraitement (à titre d'exemple uniquement) : pour que le système UV fonctionne efficacement, l'eau doit
satisfaire à certaines normes de qualité présentées ci-dessous. Pour respecter ces normes, il peut être
nécessaire de prétraiter l'eau. L'équipement de prétraitement doit être installé EN AMONT de la chambre UV.
Un système de prétraitement peut comporter un ou plusieurs des éléments suivants : des filtres à sédiments,
des filtres au charbon, des systèmes de déferrisation, des adoucisseurs, des filtres anti-spores, etc.
Qualité de l'eau minimale :
Fer : < 0,3 ppm (0,3 mg/l)
Dureté : < 120 ppm (7 grains par gallon)
% des TUV : > 75 %
Tannins : < 0,1 PPM
1
2
3
4
5
Robinet d'arrêt de dérivation : la conduite de dérivation et le robinet sont proposés en option. Ils procurent
une alimentation en eau d'urgence dans le cas où le système UV n'est pas opérationnel.
Robinet d'arrêt : nécessaire pour effectuer l'entretien du système UV.
Robinet d'échantillonnage : permet de prélever des échantillons de l'eau qui pénètre dans la chambre UV; il est
nécessaire afin de garantir que l'eau traitée est de qualité suffisante.
Chambre UV : désinfecte l'eau. Il faut monter les chambres UV des modèles Plus à la verticale.
Capteur : en option mais fourni avec les modèles Plus. Il contrôle la sortie des UV et assure que la dose
requise a été fournie (exposition aux UV). Une caractéristique toute particulière permet de vérifier le bon
fonctionnement du capteur.
Vanne CoolTouch
MC
: purge l'eau de la chambre lorsqu'elle a été réchauffée par la lampe pendant les périodes
de non-débit.
Réducteur de débit : Assure une exposition UV adéquate en empêchant l'eau de se déplacer à un débit
supérieur au débit maximum certifié par la NSF.
Robinet d'échantillonnage : permet de prélever des échantillons d'eau immédiatement après un traitement UV;
il est nécessaire afin de garantir le bon fonctionnement du système UV.
Électrovanne : élément en option fourni par VIQUA pour les modèles D4, E4, F4 et Plus. Elle doit être utilisée
avec la boîte de dérivation. Permet de couper le débit d'eau lorsque la désinfection ne peut être réalisée
correctement.
Remarque : si la mise à la terre du panneau électrique est reliée à des conduites d'eau en
cuivre et que vous utilisez une électrovanne, il faut installer un conducteur de terre agréé.
Ce conducteur de terre permettra de maintenir la continuité entre les conduites qui ont été
coupées pour installer l'électrovanne. Consultez votre code électrique local pour connaître la
taille conforme de la fixation et du câble.
Robinet d'arrêt : nécessaire à l'entretien du système UV.
Boîte de dérivation : élément en option pour les modèles D4, E4, F4 et Plus (modéles homologués ou non).
Elle alimente les électrovannes, les téléalarmes et les composeurs automatiques.
Bloc d'alimentation : alimente et contrôle la lampe UV et d'autres dispositifs. Offre une interface homme-
machine, affiche des renseignements et permet le contrôle des entrées (tel que l'arrêt des alarmes sonores).
Source d'alimentation : fournit l'électricité au bloc d'alimentation. Pour des raisons de sécurité, la sortie doit
être protégée par un disjoncteur de fuite de terre. REMARQUE : pour protéger l'alimentation électrique, un
suppresseur de surtension transitoire UL1449 (ou équivalent) doit être installé.
6
7
8
9
10
11
13
12
14
IMPORTANT :
Un filtre à sédiments de 5 microns (valeur nominale) doit être installé
en amont du système UV et en aval de tout adoucisseur d'eau
15
16
OPERATION
FUNCTIONNEMENT
