Identifiez un endroit approprié à l'intérieur
pour installer le bloc d'alimentation et
la chambre en consultant le schéma
Dimensions et topologie. Le bloc
d'alimentation électrique doit être installé
plus haut que la chambre et éloigné
de toute source d'eau. Assurez-vous
qu'il existe un dégagement suffisant
au-dessus de la chambre pour permettre le
remplacement de la lampe et du manchon.
Insérez la chambre
et serrez la/les
fixation(s).
Vissez la ou les fixation(s) de la
chambre à eau sur le mur (vis nº 10
recommandées).
4
1
3
2
105
6
7
8
9
Fixez les supports de montage mural du
bloc d'alimentation électrique à l'aide de
vis nº 8 (non fournies).
Faites tous les raccordements de
plomberie nécessaires en vous référant au
schéma Dimensions et topologie.
Modèle A : passez à l'étape 9.
Sur les illustrations, l'embout
d'étanchéité, la fiche de la lampe et le bloc
d'alimentation électrique apparaîtront
légèrement différents de ceux de votre
système.
INSTALLATION DU SYSTÈME UV
Faites glisser
la carte de
référence
à l'arrière
du bloc
d'alimentation.
Faites glisser
le bloc
d'alimentation
électrique sur
le support de
fixation.
Alignez les
connexions en
faisant tourner le
collier de serrage
(le cas échant) pour
enfoncer la fiche
de la lampe dans
l'embout
de la lampe.
collier de
serrage
Insérez et vissez la
lampe et le manchon
dans la chambre.
Mise en garde : ne pas
serrer excessivement
sous peine de briser le
manchon.
1
2

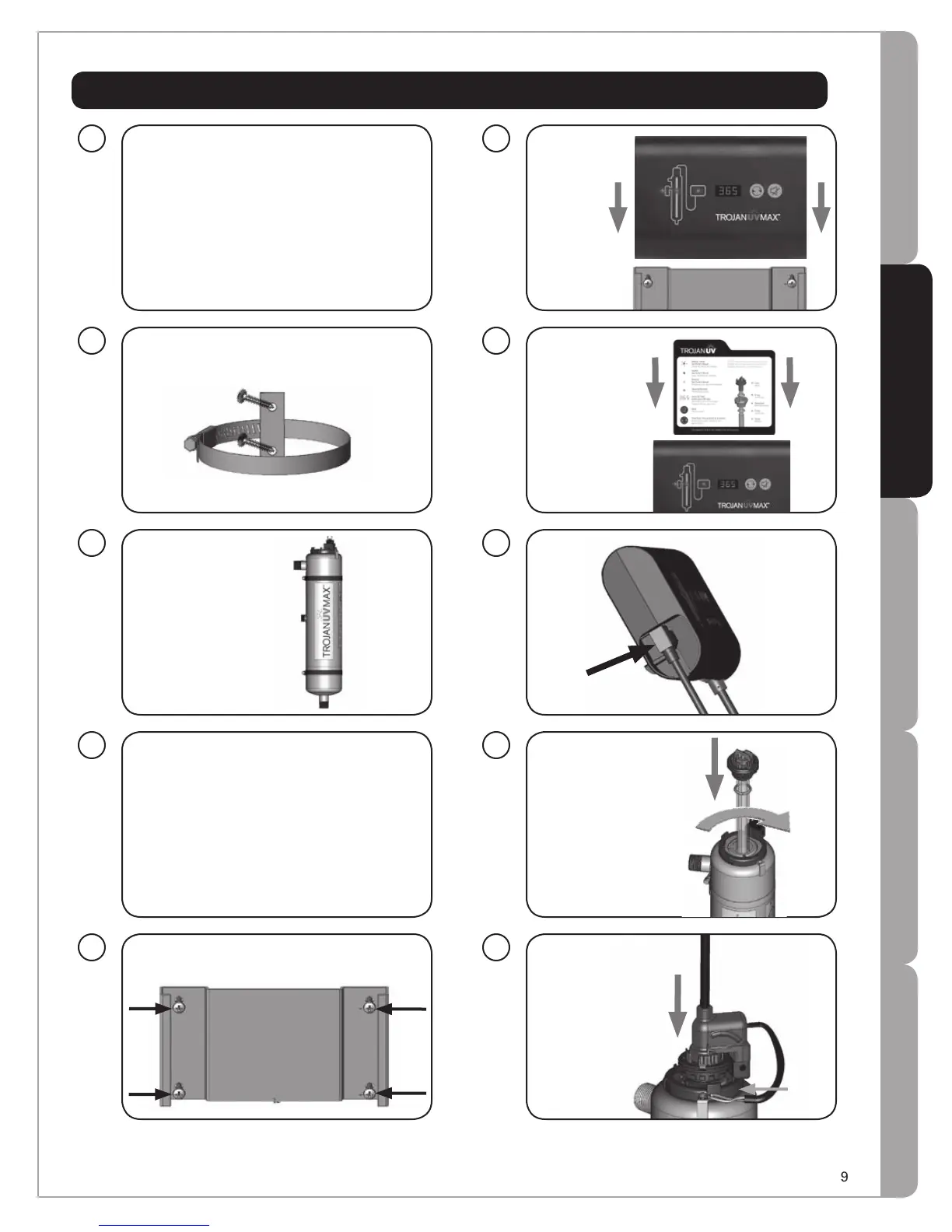

Determine appropriate indoor location of
the power supply and chamber, referring
to Dimensions and Layout drawing.
Power supply should be installed higher
than chamber away from all water
sources. Ensure adequate clearance
above chamber to allow for removal of
the lamp and sleeve.
Insert chamber and
tighten clamp(s).
Screw chamber clamp(s) to the wall (#10
screws recommended.)
4
1
3
2
105
6
7
8
9
Install power supply mounting bracket to
wall using four #8 screws (not provided).
Make all necessary plumbing
connections referring to Dimensions and
Layout drawing.
Model A: Skip to step 9.
Safety cap, lamp plug and power supply
figures will look slightly different than
those on your system.
INSTALLING THE UV SYSTEM
Slide
Reference
card behind
power
supply.
Slide power
supply onto
mounting
bracket.
Align connections
by rotating
ring clamp (if
equipped) to
push lamp plug
onto end of lamp.
ring
clamp
Insert Lamp/
sleeve assembly
and screw into
chamber.
Caution: Over
tightening will
break the sleeve.
1
