Betjeningsvejledning – IDE 30 / 50 / 60
E - 5
DA
09. Installation og ibrugtagning
Kontrollér, at leverancen til dit oliefyraggregat er
komplet. Hvis der mangler en tilbehørsdel, bedes
du kontakte kundeservice hos Trotec eller den for-
handler, du har købt apparatet hos.
Kontrollér oliefyraggregatet og tilslutningskompo-
nenterne for eventuelle beskadigelser.
Monter støtterne/håndgrebet og hjulene på oliefy-
raggregatet. Se den medfølgende monteringsvej-
ledning.
Overhold de forudsætninger, der er beskrevet i ka-
pitlet „Opstillingsbetingelser“.
Installer apparatets aftræk korrekt til en skorsten
eller en ydervæg som vist i kapitlet „Aftræk“.
Påfyld brændselsolien i tanken ved deaktiveret og
nedkølet apparat.
Kontrollér apparatet inden ibrugtagning, og kon-
trollér det regelmæssigt under driften for korrekt
tilstand.
Kontrollér, at strømnettets kendetegn er i overens-
stemmelse med kendetegnene anført på skiltet til
apparatet.
Sørg for, at ventilatoren kører frit, hver gang inden
du aktiverer apparatet ved at tilslutte netstikket i
stikkontakten.
Slut strømforsyningskablet til en korrekt sikret stik-
kontakt (230 V / 50 Hz /10 A). På byggepladser skal
der i henhold til VDE 0100/0105 være forkoblet en
FI-kontakt til stikkontakten.
Nu er oliefyraggregatet driftsklart. Anvend apparatet i
henhold til de funktioner, som er beskrevet i kapitel 12
„Funktioner og betjening“.
10. Aftræk
Inden projektering af aftræksanlægget skal den an-
svarlige skorstensfejer kontaktes i henhold til DIN
18160.
m Risiko for tilskadekomst som følge af forgift-
ning! Uretmæssig installation af aftrækket
kan medføre helbredsmæssige skader. Få
installationen foretaget af en fagmand!
Sørg for uhindret og tilstrækkelig tilførsel af for-
brændingsluft (f. eks. gennem ventilations- og ud-
luftningsåbninger i døre, lofter, vinduer, vægge eller
indeluftkomponenter).
Få jævnligt brænderens forbrændingsgasværdier
kontrolleret.

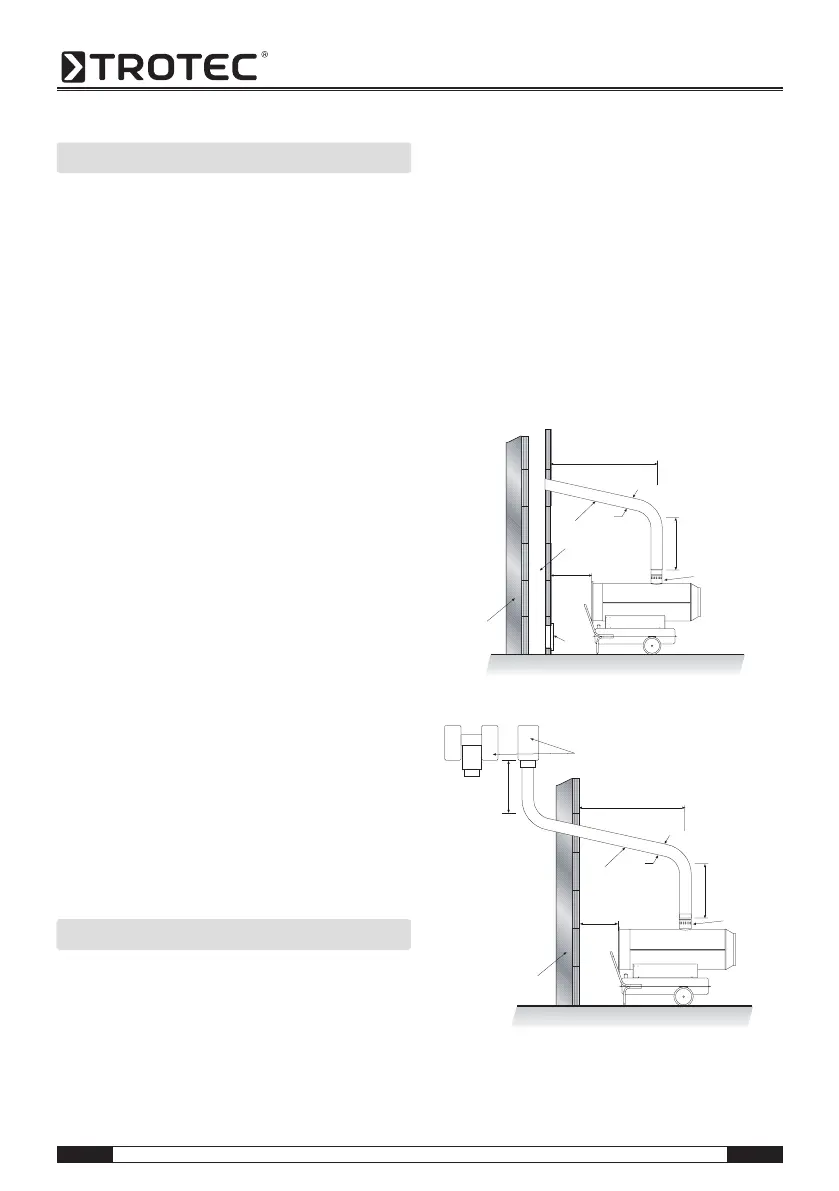

Skorstensgennemføring
Væggennemføring
A min. 2 m 1 Skorstenstilslutning
B min. 1 m 2 Væggennemføring med rørbøjning min.
C så kort som muligt 3 Skorsten - indvendigt min. 20x20 cm
D ≥ ø 120 mm/150 mm 4 Rengøringsåbning med eksplosions-
E min. 1 m beskyttelsesklap
5 Ydervæg
6 Trækforstærker H-formet
B
1
D
2
C
3
A
5
4
E
6
5
A
C
2
D
B
1
