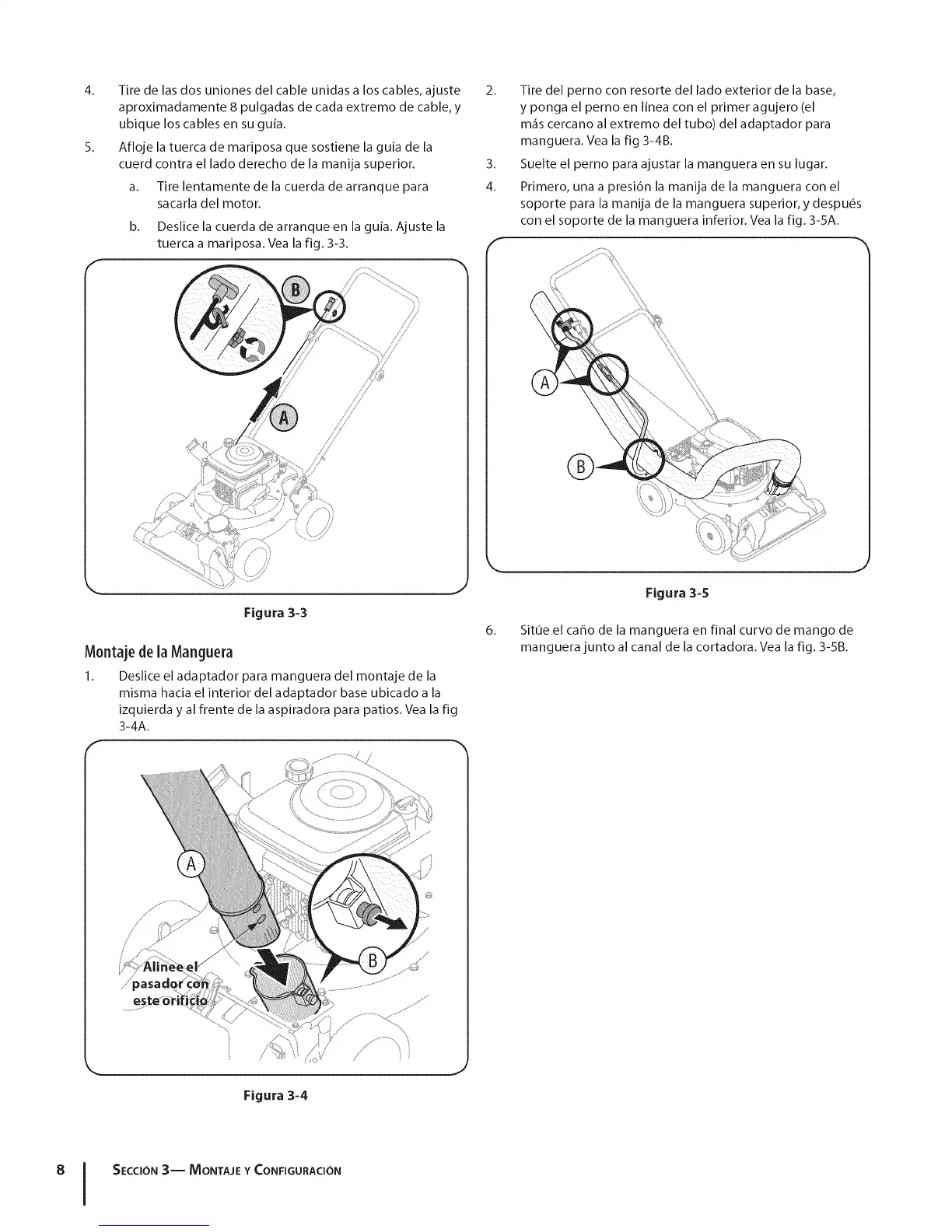

4. Tiredelasdosunionesdelcableunidasaloscables,ajuste 2.
aproximadamente8pulgadasdecadaextremodecable,y
ubiqueloscablesensuguia.
5. Aflojelatuercademariposaquesostienelaguiadela
cuerdcontraelladoderechodelamanijasuperior. 3.
a. Tirelentamentedelacuerdadearranquepara 4.
sacarladelmotor.
b. Deslicelacuerdadearranqueenlaguia.Ajustela
tuercaamariposa.Vealafig.3-3.
Figura3-3
M0ntaje de la Manguera
1. Deslice el adaptador para manguera del montaje de la
misma hacia el interior del adaptador base ubicado a la
izquierda y al frente de la aspiradora para patios. Vea la fig
3-4A.
Tire del perno con resorte del lado exterior de la base,
y ponga el perno en linea con el primer agujero (el
m_s cercano al extremo del tubo) del adaptador para
manguera. Vea la fig 3-4B.
Suelte el perno para ajustar la manguera en su lugar.
Primero, una a presi6n la manija de la manguera con el
soporte para la manija de la manguera superior, y despu_s
con el soporte de la manguera inferior. Vea la fig. 3-5A.
Figura 3=5
6,
Situe el caffo de la manguera en final curvo de mango de
manguera junto al canal de la cortadora. Vea la fig. 3-5B.
'pasad¢
Figura 3=4
8 I SECCION3-- MONTAJE Y CONFIGURACION
