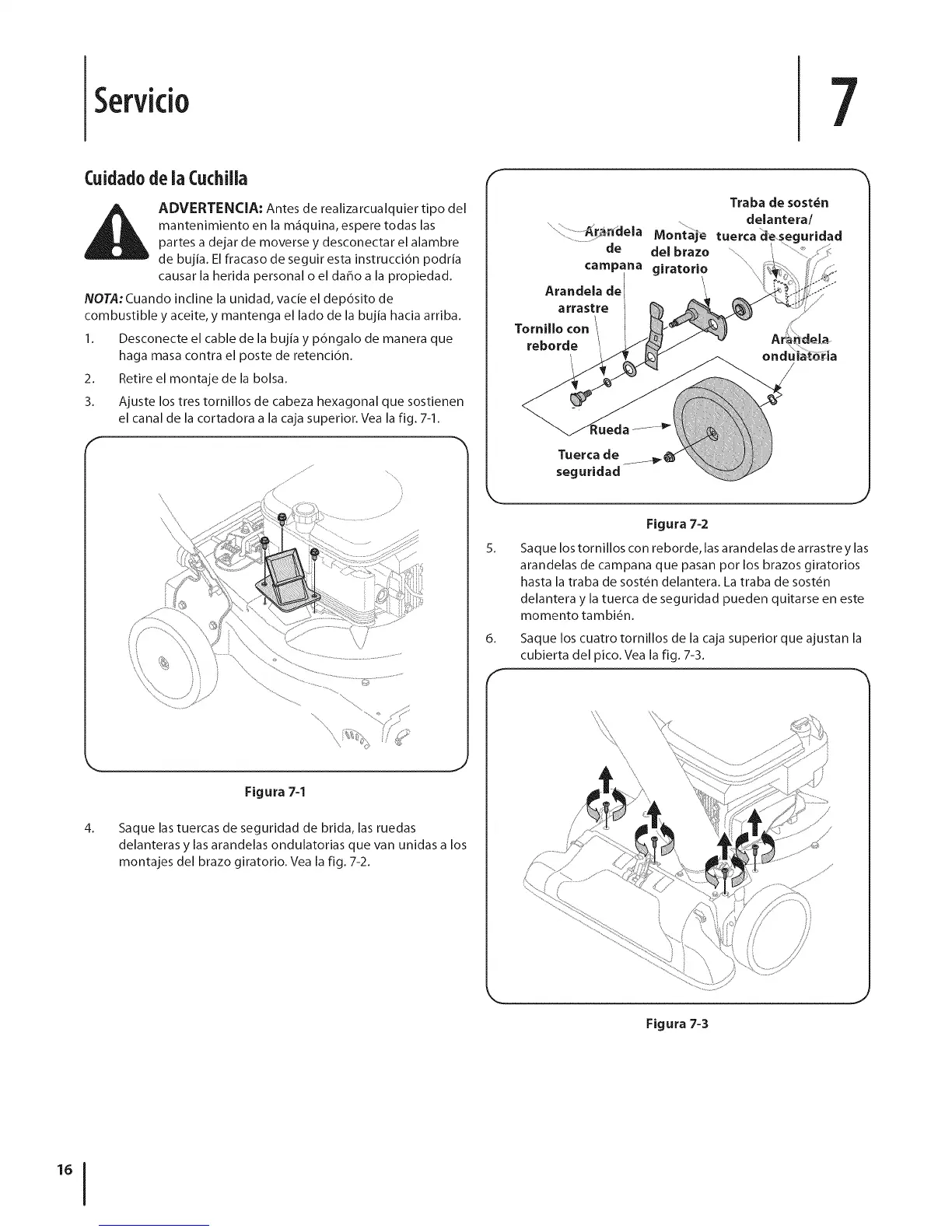

Servkio
7
Cuidadode ia Cuchiila
_ DVERTENCIA: Antes de realizarcualquier tipo del
mantenimiento en la m_quina, espere todas las
partes a dejar de moverse y desconectar el alambre
de bujia. El fracaso de seguir esta instrucci6n podria
causar la herida personal o el daho a la propiedad.
NOTA: Cuando incline la unidad, vacie el dep6sito de
combustible y aceite, y mantenga el lado de la bujia hacia arriba.
1. Desconecte el cable de la bujia y p6ngalo de manera que
haga masa contra el poste de retenci6n.
2. Retire el montaje de la bolsa.
3. Ajuste los tres tornillos de cabeza hexagonal que sostienen
el canal de la cortadora a la caja superior. Vea la fig. 7-1.
Figura 7-1
4. Saque las tuercas de seguridad de brida, las ruedas
delanteras y las arandelas ondulatorias que van unidas a los
montajes del brazo giratorio. Vea la fig. 7-2.
f
5.
6.
Arandela de
arrastre
\
Tornillo
con /
Ar_nde|a
reborde ondd|_t:or:ia
/ /
Tuerca de
seguridacl
Figura 7=2
Saque los tornillos con reborde, las arandelas de arrastre y las
arandelas de campana que pasan pot los brazos giratorios
hasta la traba de sost6n delantera. La traba de sost6n
delantera y la tuerca de seguridad pueden quitarse en este
momento tambi6n.
Saque los cuatro tornillos de la caja superior que ajustan la
cubierta del pico. Vea la fig. 7-3.
Figura 7-3
