Panel de control
Lea este manual del operario y reglas de seguridad antes de poner en marcha su generador.

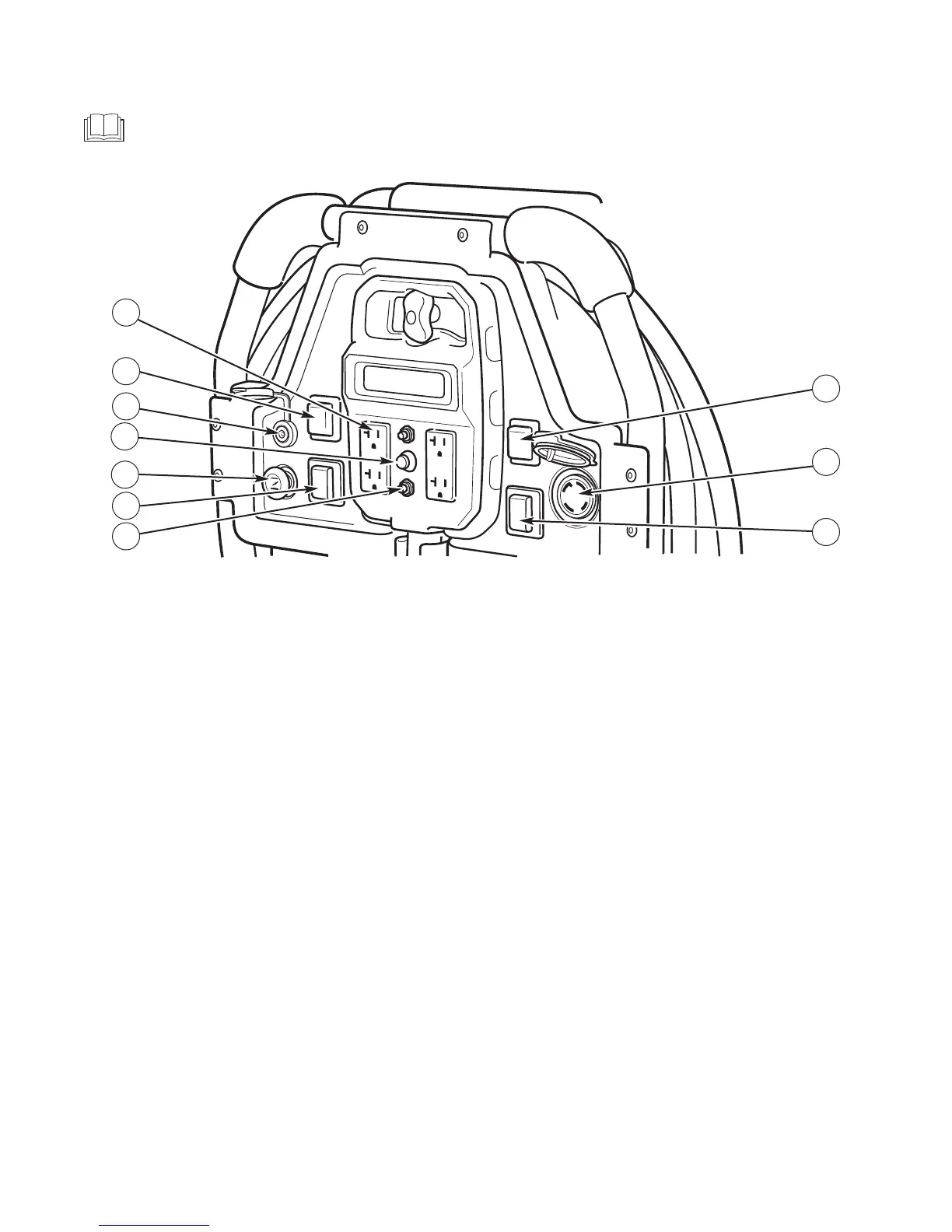

Compare las ilustraciones con su panel de control, para familiarizarse con la ubicación de los diversos controles y
ajustes. Guarde este manual para futuras consultas.
A - Tomacorriente dobles de 120 Voltios AC, 20 Amp —
Pueden ser utilizados para suministrar alimentación
eléctrica para el funcionamiento de cargas del motor,
herramientas, aparatos especiales e iluminación eléctrica
de 120 Voltios AC a 20 Amperios, monofásica de 60 Hz.
B - Interruptor de On/Off — Deberá estar en la posición on
(I) para darle arranque al motor. Colóquelo en la posición
off (O) para detener un motor en funcionamiento.
C - Conector hembra del cargador de flotación de la
batería — El conector hembra del cargador de flotación
de la batería se usa para mantener la batería de arranque
cargada y preparada para el uso.
D - Botón de pantalla — Pulse este botón para desplazarse
por las pantallas LCD en el Extend-a-panel™. También
mantenga pulsado este botón durante un mínimo de
3 segundos para reinicializar la función de aviso de
mantenimiento y las funcionalidades de seguridad.
E - Estrangulador — Se utiliza para arrancar un motor en
frío.
F - Interruptor de arranque — Mantenga pulsado el
interruptor en la posición “Start” (Arranque) durante un
máximo de 5 segundos cada vez que intente arrancar,
hasta conseguirlo.
G - Disyuntores (CA) — Las tomas dobles de 120 V CA y
20 A disponen de disyuntores de rearme por presión que
protegen al generador contra sobrecargas eléctricas.
H - Conductor principal del disyuntor basculante — La
toma blocante de 120/240 V CA y 30 A tiene un
disyuntor basculante para proteger al generador contra
sobrecargas eléctricas.
J - Tomacorriente con dispositivo de seguridad de
120/240 Voltios, 30 Amp — Puede ser utilizado para
suministrar alimentación eléctrica para el funcionamiento
de cargas del motor, herramientas, aparatos especiales e
iluminación eléctrica de 120 y/o 240 Voltios AC a
30 Amperios, monofásica de 60 Hz.
K - Juego de cables del disyuntor basculante — El juego
de cables en el panel principal tiene un disyuntor
basculante bipolar para proteger al generador contra
sobrecargas eléctricas.
G
A
B
C
D
K
H
J
E
F
