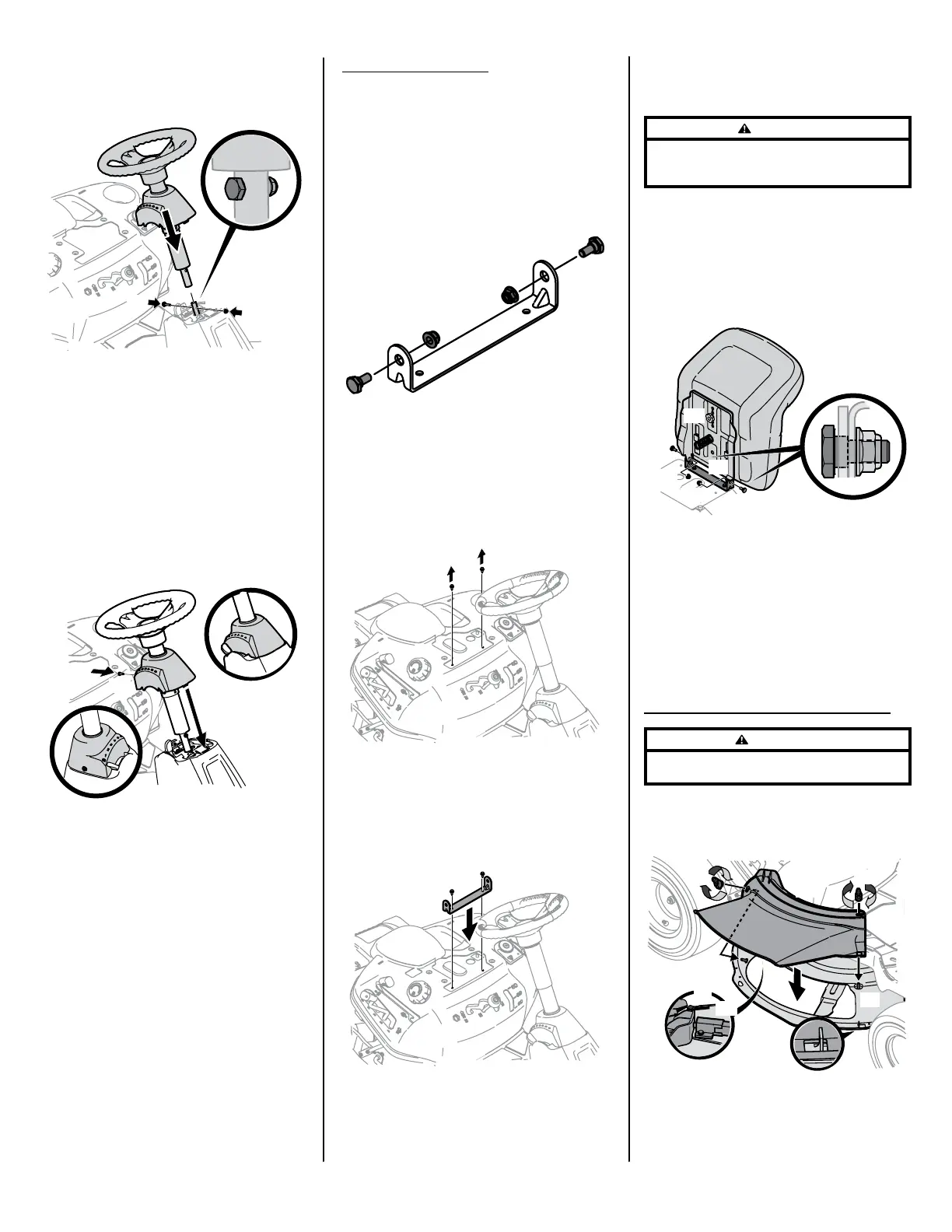

6. Baje el conjunto del volante (a) sobre el eje inferior
de la dirección (b) y sujételo con el tornillo con
reborde (c) y la tuerca de seguridad (d) que extrajo
previamente. Consulte la Figura 2-3.
Figura 2-3
7. Ajuste el perno con reborde y la tuerca de
seguridad usando la llave o la llave de cubo de ⁄”
y la llave o la llave de cubo de ⁄”.
8. Extraiga el tornillo de montaje de la tapa del
pedestal instalado en fábrica y ubicado en la
consola de dirección del tractor cortacésped.
Guarde el tornillo para uso posterior.
9. Deslice la tapa del pedestal (a) hacia abajo sobre
el tractor cortacésped y rótela ligeramente a la
derecha para calzarla en su lugar. Sujete la tapa del
pedestal (a) con el tornillo (b) que extrajo antes.
Consulte la Figura 2-4.
Figura 2-4
Instalación del asiento
Si el asiento de su tractor cortacésped no viene instalado
de fábrica, siga las instrucciones correspondientes que se
incluyen a continuación para instalarlo.
1. Extraiga los pernos con reborde (a) y las tuercas de
seguridad (b) del soporte de montaje del asiento
(c) incluido en el paquete de herrajes. Consulte la
Figura 2-5.
Figura 2-5
2. Extraiga los dos tornillos autorroscantes (a)
instalados en fábrica en el tractor cortacésped.
Consulte la Figura 2-6.
Figura 2-6
3. Alinee el soporte del asiento (a) en su lugar sobre
los orificios de los pernos autorroscantes (b) que
extrajeron, como se indica en la Figura 2-7.
Figura 2-7
4. Con una llave de trinquete de ¼” con una llave de
⁄”, sujete el soporte del asiento (a) con los pernos
autorroscantes (b) que se extrajeron en el paso 2.
Consulte la Figura 2-7.
PRECAUCIÓN
No use ninguna herramienta eléctrica (por ejemplo, pistola de impacto
o taladro eléctrico con el extractor de tuercas colocado) para apretar
los pernos autorroscantes para sujetar el soporte del asiento.
5. Ubique el conjunto del asiento sobre el soporte
de montaje del asiento, alineando los orificios
suministrados.
6. Instale los dos pernos con reborde (a) y las tuercas
de seguridad (b) que extrajo del soporte de
montaje del asiento (c) en el Paso 1. Consulte la
Figura 2-8.
(a)
(a)
(b)
(b)
(c)
(a)
(b)
(c)
(d)
Figura 2-8
Nota:
Compruebe que el reborde del perno quede
completamente embutido en el soporte del asiento
cuando sujete la tuerca de seguridad.
7. Para ajustar la posición del asiento, extraiga la
perilla de ajuste (d) que está ubicada en la parte
inferior del asiento. Deslice el asiento hacia
adelante o hacia atrás, según lo desee. Vuelva a
ajustar el perno de ajuste (d). Consulte la Figura 2-8.
Instalación del canal de la plataforma
ADVERTENCIA
Nunca opere este tractor cortacésped si no tiene colocados el
adaptador para abono o el canal de la plataforma instalado.
1. Extraiga las perillas de aleta (a) que se instalaron en
la plataforma de corte y consérvelas para colocarlas
posteriormente. Consulte la Figura 2-9.
(a)
(a)
(b)
(c)
(c)
(d)
(e)
(f)
(g)
Figura 2-9
