2. Coloque el canal de la plataforma (b) en la abertura
de descarga sobre la plataforma. Los espárragos
(c) en la superficie de la plataforma calzarán en
los orificios de la parte superior del canal de la
plataforma (b). La pequeña lengüeta (d) del borde
de la plataforma calzará en el recorte cuadrado
de la parte inferior del canal de la plataforma (b).
Consulte la Figura 2-9.
Nota: Compruebe que la parte superior-trasera
del canal de la plataforma (b) esté oprimiendo el
interruptor de seguridad (e) que está ubicado en la
superficie de la plataforma. El motor no arranca si
el canal de la plataforma (b) no está correctamente
ubicado en su lugar.
3. Sujete el canal de la plataforma (b) ajustando las
perillas de aleta (a) que se extrajeron en el paso 1.
Consulte la Figura 2-9.

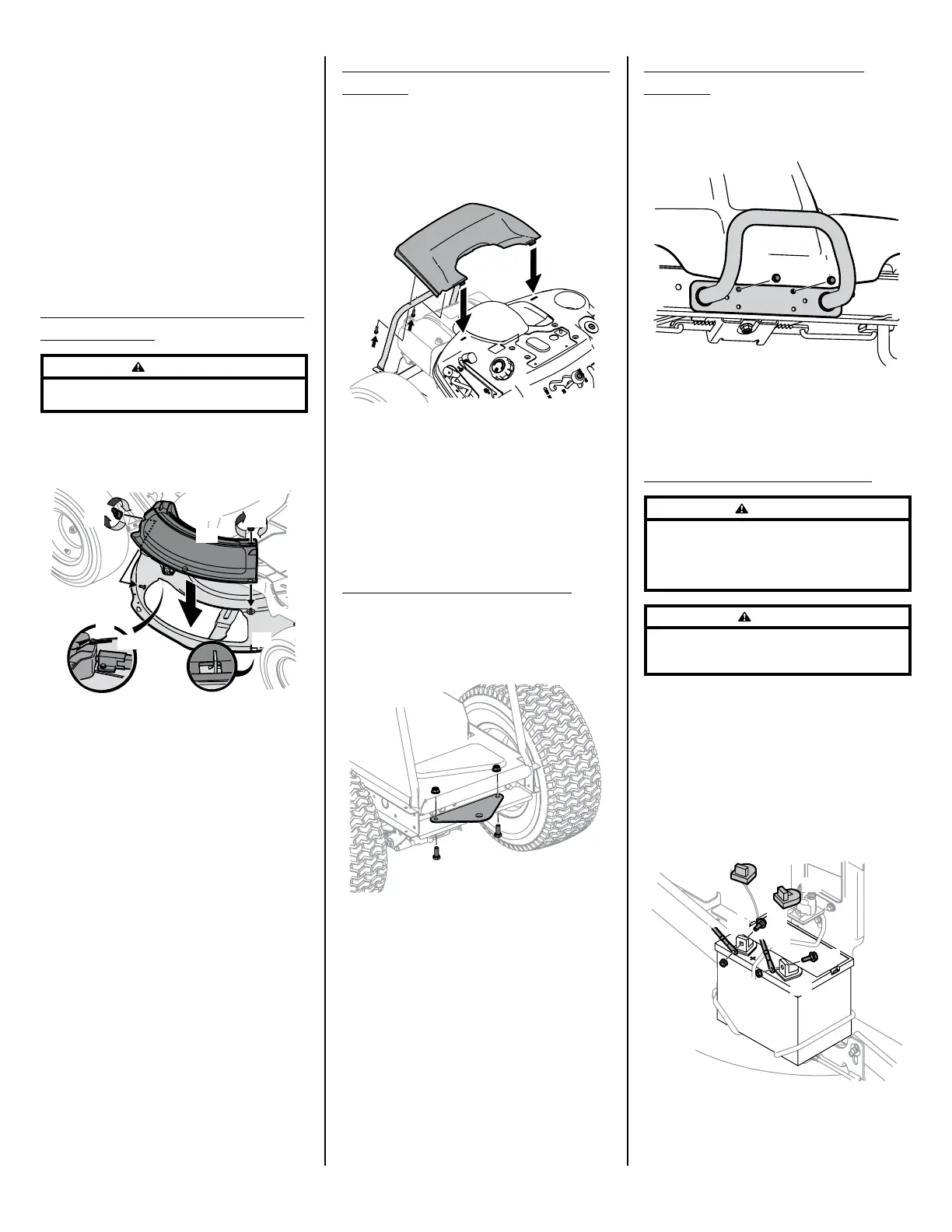

Identificación del adaptador para abono
(si está equipado)
ADVERTENCIA
Nunca opere este tractor cortacésped si no tiene colocados el
adaptador para abono o el canal de la plataforma instalado.
1. Extraiga las perillas de aleta (a) que se instalaron en
la plataforma de corte y consérvelas para colocarlas
posteriormente. Consulte la Figura 2-10.
(a) (a)
(b)
(c)
(c)
(d)
(e)
(f)
(g)
Figura 2-10
2. Coloque el adaptador para abono (b) en la abertura
de descarga de la plataforma. Los espárragos (c)
en la superficie de la plataforma calzarán en los
orificios de la parte superior del adaptador para
abono (b). La pequeña lengüeta (d) del borde de
la plataforma calzará en el recorte cuadrado de
la parte inferior del adaptador para abono (b).
Consulte la Figura 2-10.
Nota: Compruebe que la parte superior-trasera
del adaptador para abono (b) esté oprimiendo el
interruptor de seguridad (e) que está ubicado en la
superficie de la plataforma. El motor no arranca si
el adaptador para abono (b) no está correctamente
ubicado en su lugar.
3. Sujete el adaptador para abono (b) ajustando las
perillas de aleta (a) que se extrajeron en el paso 1.
Coloque la tapa trasera del motor (si está
equipada)
1. Extraiga los dos tornillos hexagonales instalados
en fábrica (a) que están ubicados en la tapa trasera
del motor (b).
Guarde los tornillos hexagonales (a) para uso
posterior. Consulte la Figura 2-11.
Figura 2-11
2. Coloque la tapa trasera del motor (b) ubicándola en
su lugar como se indica en la Figura 2-11. Incline la
tapa trasera del motor (b) hacia adelante para que
calce dentro de las ranuras provistas, luego rótela
hacia atrás para alinear los orificios de montaje.
3. Sujete la tapa trasera del motor (b) con los dos
tornillos hexagonales (a) que se extrajeron en el
Paso 1. No ajuste demasiado.
Instalación de la placa de enganche
1. Extraiga los pernos instalados en la fábrica (a) y
las tuercas hexagonales (b) instaladas en la parte
trasera del tractor cortacésped. Consulte la Figura
2-12.
Figura 2-12
2. Ubique la placa de enganche (c),embalada con
sus piezas sueltas, con el lado plano hacia arriba
como se indica en la Figura 2-12. Sujete con los
dos pernos (a) y las tuercas hexagonales (b) que se
extrajeron en el paso 1.
Colocación del paragolpes (Si está
equipado)
1. Extraiga los dos tornillos (a) como se indica en la
Figura 2-13.
Figura 2-13
2. Ubique el paragolpes (b) sobre los orificios de
montaje y sujete con los tornillos (a) que extrajo en
el Paso 1. Consulte la Figura 2-13.
Conexión de los cables de la batería
ADVERTENCIA
Advertencia de la Proposición 65 de California: Los bornes y contactos
de la batería y los accesorios afines contienen plomo y compuestos de
plomo, sustancias químicas que el Estado de California considera que
pueden producir cáncer y daños en el sistema reproductivo. Lávese las
manos después de estar en contacto con estos componentes.
PRECAUCIÓN
Cuando coloque los cables de la batería, conecte siempre primero el
cable POSITIVO (rojo) a su borne, y a continuación el cable NEGATIVO
(negro).
Por razones relacionadas con el envío, los dos cables
de la batería de su equipo se pueden haber dejado
desconectados de los terminales en fábrica. Para conectar
los cables de la batería, proceda de la siguiente manera:
Nota: El borne positivo de la batería está marcado como
POS. (+). El borne negativo de la batería está marcado
como NEG. (–).
1. Extraiga los pernos hexagonales instalados en
fábrica (a) ubicados en el extremo del arnés de
cables. Guarde los herrajes para uso posterior.
Consulte la Figura 2-14.
(a)
(a)
(b)
(b)
(c)
(c)
(d)
(e)
(f)
(g)
Figura 2-14
