Montaje y Configuración
3
9
Contenido de la caja
• Una Podadora • Uno Colector de Césped • Uno Botella del Aceite
• Uno Manual de Operador • Uno Manual de Operador de Motor • Uno Canal de Descarga Lateral
• Uno Fusible†
b

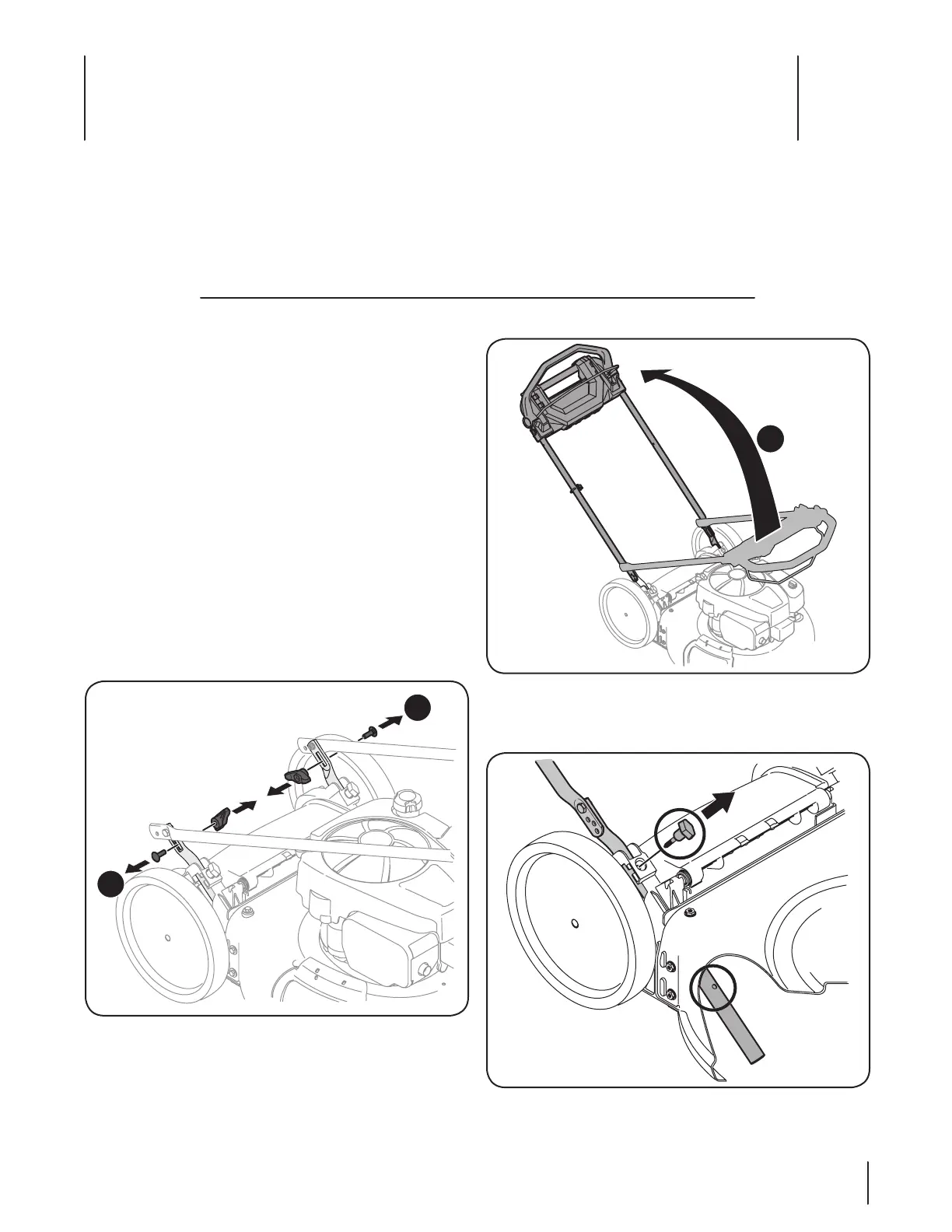

Figura 3-2
2. Retire la T-pernos de la manija entre corchetes como se
muestra en Figura 3-3.
Figura 3-3
NOTA: Tenga en cuenta que este manual del operador abarca
tanto los modelos de rueda alta y baja de este cortacésped.
Aunque este sección se ilustra el modelo de rueda alta, las
instrucciones y las características son igualmente aplicables al
modelo de rueda baja, así, a menos que se indique lo contrario.
Montaje
NOTA: Esta unidad se envía sin gasolina ni aceite en el motor.
Llene con gasolina y aceite como se indica en las instrucciones
que se incluyen en el manual de motor adjunto ANTES de poner
en funcionamiento su podadora.
Manija
1. Retire el colector de césped y material de empaque que
pudiera estar entre las manijas superior e inferior.
a. Quite los tornillos y tuercas de mariposa transporte
desde el mango como se muestra en Figura 3-1.
No afloje o quitar adyacentes tornillos de cabeza
hexagonal.
a
a
Figura 3-1
b. Si bien la estabilización de cortacésped por lo que
no se mueve, pivote asa superior como se muestra
en Figura 3-2. No engarzado cable mientras levanta
la palanca hacia arriba y asegurarse de que van en la
parte exterior de la manija.
†Si está equipado
