30
INSTRUCCIONES DE MAINTENIMIENTO
9.
Para probar si la línea está avanzando adecuada-
mente, presione el botón con su pulgar mientras jala
la línea con sus dedos. La línea deberá avanzar libre-
mente
. (Fig. 30)
10. En caso de que la línea se rompa dentro del rotor,
repita la operación de reemplazo.
11. Encienda el podador de pasto siguiente las instruc-
ciónes en la seccion de “ARRANQUE”.
MAINTENIMIENTO
1. Un regular mantenimiento y aseo de su maquina ase-
gurara un funcionamiento mas eficiente y prolongara
la vida de su unidad.
2. Después de cada operación de corte, limpie y quite la
tierra y pasto de el cabezal y particularmente de la
guarda.
3. Mientras opera la unidad asegúrese de que las
ranuras d ventilación están limpias y libres de tierra y
pasto.
4. Unicamente utilice un trapo húmedo con agua
caliente y un cepillo delgado para limpiar su maquina.
5. No rocÌe o moje su unidad con agua.
6. No utilice detergentes o solventes ya que esto pudiera
arruinar su unidad.
7. Si la línea de corte ya no corta o se rompe, reem-
plácela contactando un centro de servicio autorizado.
Fig. 30
Antes de
practicar
cualquier procedimiento de mantenimiento de
su unidad, corte completamente el suministro
de corriente eléctrica de la unidad
desconectando la clavija de la extensión eléc-
trica.
PRECAUCION :
ESPECIFICACIONES
Potencia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .120V~, 60Hz, 4,5A
Velocidad no Instalada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7,500 min
-1
/RPM
Diámetro del Círculo de Cor
te . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15” (380mm)
Reser
v
a del la línea
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ø .065”
(1.65mm)
Peso neto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6,4 Lbs (2,9 Kg )
31

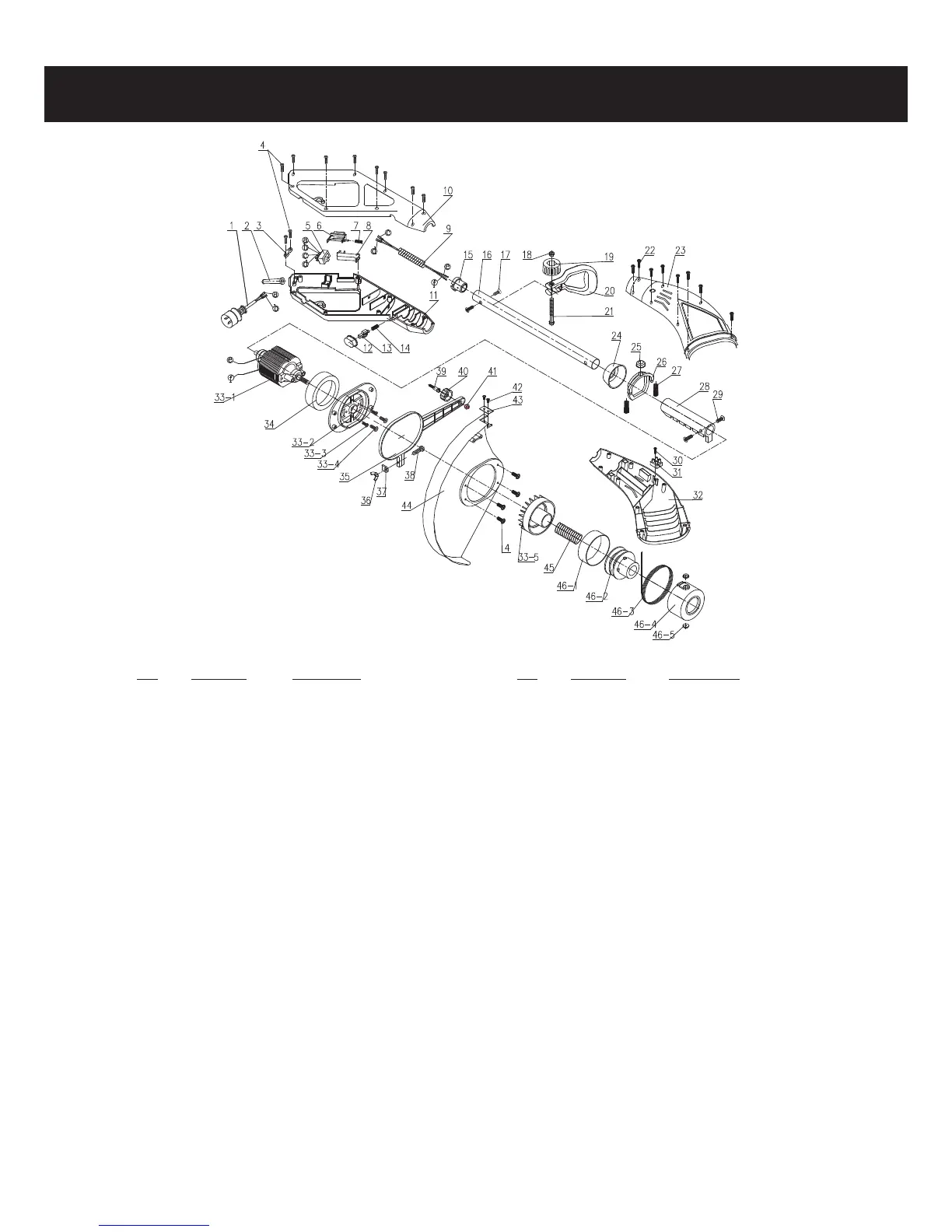

LISTA DE PIEZAS
No. Pieza N
o
. Descripción No. Pieza N
o
. Descripción
1 6011-202A02 CABLE DE ALIMENTACIÓN 28 6131-202A02 ANILLO DE XPANSIÓN
2 6199-202A01 PROTECCIÓN DE CABLE 29 6SVABB04-10 TORNILLO
3 6043-202A01 CUBIERTA (PRESIONA CABLE) 30 6SDABA03-16 TORNILLO
4 6SDABB04-14 TORNILLO 31 6041-840001 ABRAZADERA DE TORNILLO
5 6022-202A01 INTERRUPTOR 32 6038-202A04 CARCASA (I)-MTD ROJO
6 6134-202A01 GATILLO 33-1 6099-202B01 MOTOR
7 6024-202A01 MUELLE 33-2 6187-202A01 PLACA DE FIJACIÓN
8 6134-202A02 GATILLO 33-3 6SADB-03-12 TORNILLO
9 6010-202A01 ALAMBRE 33-4 6SADB-04-12 TORNILLO
10 6068-202A04 MANILLAR SUPERIOR (D)-MTDROJO 33-5 6270-202003 PLACA DE RUEDA
11 6068-202A03 MANILLAR SUPERIOR (I)-MTD ROJO 34 6131-202A04 ANILLO AMORTIGUADOR
12 6056-202A03 BOTÓN- Negro 35 6114-202A02 GUÍA DE LA CUCHILLA
13 6021-202A01 PALANCA 36 6NBB-06 TUERCA
14 6024-202A02 MUELLE 37 6043-815501 ARANDELA
15 6131-202A01 TUBO DE UNIÓN 38 6SXDB-06-20 TORNILLO
16 6129-202A01 TUBO CENTRAL 39 6115-202A01 CLAVIJA DEL EJE
17 6SDABB04-06 TORNILLO 40 6137-202A01 RUEDA
18 6NGB-06 TUERCA 41 6NAB-05 TUERCA
19 6056-230302 PERILLA 42 6RAE03-6.5 TORNILLO
20 6196-202601 PALANCA AUXILIAR 43 6250-202503 HOJA DE CORTE LINEAL
21 6SHDB-06-52 TORNILLO 44 6262-202A02 BLINDAJE
22 6SDABB04-18 TORNILLO 45 6024-202A04 MUELLE
23 6038-202A03 CARCASA (D)-MTD ROJO 46-1 6059-202004 BLÍSTER
24 6059-202A01 JACKET 46-2 6008-202001A PORTABOBINAS
25 6056-202A04 BOTÓN-Negro 46-3 6194-202001 LÍNEA DE CORTE
26 6239-202A01 ANILLO FIJO 46-4 6059-202005 TAPA DE LA BOBINA
27 6024-202A03 MUELLE 46-5 6RE-04-04 PILOTO
