Afin de réduire les risques d’incendie, remplacez les réducteurs anti-flamme et les
pots d’échappement défaillants. Nettoyez l’herbe, les feuilles, les couches de
graisse excessives et les dépôts de carbone du moteur et du pot d’échappement.
APRES UTILISATION
• Nettoyez les lames de coupe à l’aide d’un produit d’entretien d’intérieur afin de
retirer les dépôts. Graissez la lame à l'huile pour l’empêcher de rouiller.
• Laissez refroidir le moteur avant de le ranger ou de le déplacer. Lorsque vous
déplacez l’appareil, assurez-vous qu’il ne pose aucun danger.
• Entreposez l’appareil dans une zone sèche, verrouillée ou hors de la portée
des enfants.
• Ne mouillez ou ne pulvérisez jamais d’eau ou tout autre liquide, sur l’appareil.
Veillez à ce que les poignées restent sèches, propres et dépourvues de tout
dépôt. Nettoyez l’appareil après chaque utilisation, voir les consignes portant
sur le nettoyage et le stockage.
• Conservez ces consignes. Consultez-les souvent et utilisez-les pour mettre en
garde les autres utilisateurs. Si vous prêtez cet appareil à quelqu'un, donnez-
lui ces consignes.
CONSERVEZ CES CONSIGNES

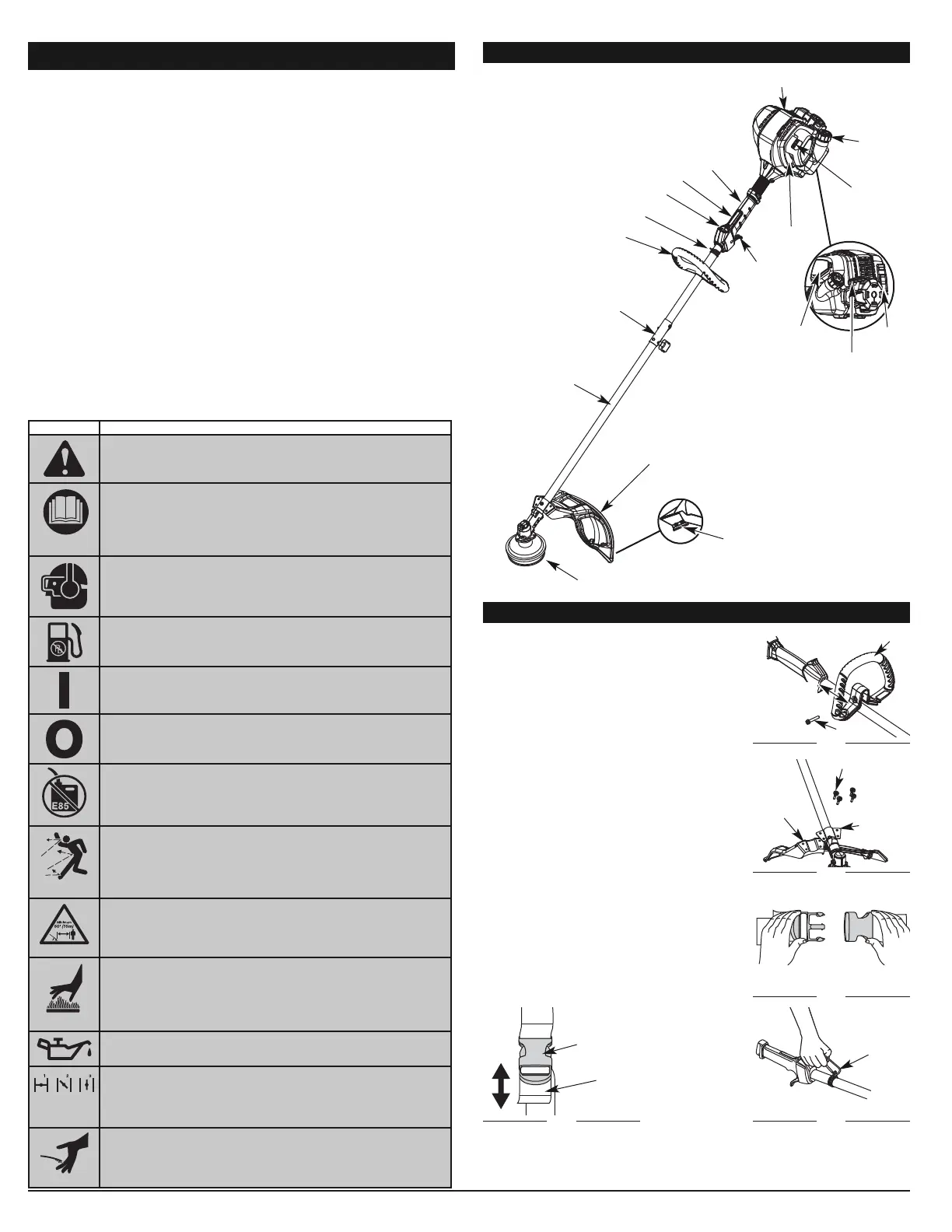

CONSIGNES DE SÉCURITÉ
• SYMBOLES DE SÉCURITÉ ET INTERNATIONAUX •
Ce manuel de l'utilisateur décrit les symboles et pictogrammes de sécurité et
internationaux pouvant apparaître sur ce produit. Consultez le manuel de l'utilisateur
pour les informations concernant la sécurité, le montage, le fonctionnement,
l'entretien et les réparations.
FAMILIARISEZ-VOUS AVEC VOTRE APPAREIL
Protecteur d'accessoire de coupe
Bouchon du
carburant
Manette
des gaz
Poignée en D
Accessoire de coupe
Prise de l'arbre
Poire
d'amorçage
Levier
d'étranglement
Bougie
Commande Marche/Arrêt
Corps de l'arbre
Poignée de la
corde de
démarrage
Lame
coupante
Silencieux
Couvercle du
filtre à air
APPLICATIONS
Utilisation comme désherbeuse:
• Coupe d'herbe et de
mauvaises herbes légères.
• Coupe de bordures
• Tailler autour des arbres, des
clôtures, etc.
11
EZ-Link®
SYMBOLE SIGNIFICATION
• SYMBOLE ALERTE DE SÉCURITÉ
Indique un danger, un avertissement ou une mise en garde. Ce
symbole peut être combiné à d'autres symboles ou pictogrammes.
• LISEZ LE MANUEL DE L'UTILISATEUR
AVERTISSEMENT : Lisez le manuel de l'utilisateur et
suivez tous les avertissements et consignes de sécurité. Vous
pourriez à défaut entraîner des blessures graves pour vous ou
d'autres personnes.
• PORTEZ DES PROTECTIONS (YEUX ET OREILLES)
AVERTISSEMENT :
les objets projetés et les bruits forts
peuvent endommager la vue et l’ouïe. Portez une visière de norme
ANSI Z87.1-1989 et des protège-oreilles pendant l'utilisation.
• CARBURANT SANS PLOMB
Utilisez toujours du carburant sans plomb frais et propre.
• COMMANDE MARCHE/ARRÊT
ALLUMAGE/DÉMARRAGE/MARCHE
• COMMANDE MARCHE/ARRÊT
ARRÊT ou STOP
• N’UTILISEZ PAS DE L’ESSENCE E85 DANS CET APPAREIL
AVERTISSEMENT : Il a été prouvé que l’utilisation de
carburant contenant plus de 15% d’éthanol est susceptible
d’endommager ce moteur et annulera la garantie.
• LES OBJETS PROJETÉS ET LA TÊTE ROTATIVE
PEUVENT CAUSER DES BLESSURES GRAVES
AVERTISSEMENT : ne faites pas fonctionner sans
protecteur de sécurité en plastique. Tenez-vous à l'écart de
le tête de coupe rotatif.
• ÉLOIGNEZ LES SPECTATEURS
AVERTISSEMENT : éloignez tout spectateur, les
enfants et les animaux domestiques en particulier, d'au
moins 15 m (50 pi) de la zone de coupe.
• SURFACE CHAUDE
AVERTISSEMENT : Ne touchez pas un silencieux ou
un cylindre chaud. Vous pourriez vous brûler. Ces pièces
deviennent très chaudes à l'utilisation. Elles restes chaudes
brièvement après l'arrêt.
• NIVEAU D'HUILE
Voir le manuel de l'utilisateur pour le type d'huile approprié.
• ETRANGLEUR
1 • Position d’étranglement MAXIMUM
2 • Position d’étranglement PARTIEL
3 • Position de MARCHE
• LAME AIGUISÉE
AVERTISSEMENT: le protecteur d'accessoire de coupe
comporte une lame aiguisée. Ne touchez pas la lame pour
éviter des blessures graves.
INSTRUCTIONS DE MONTAGE
RÉGLAGE DE LA POIGNÉE EN D
1. Desserrez la boulon sur la poignée juste assez pour la
déplacer (Fig. 1).
2. Tenez l’appareil en position d’utilisation (Fig. 16), puis positionnez
la poignée en D de manière à assurer une prise idéale.
3. Serrez la boulon jusqu’à ce que la poignée en D soit bien fixé.
(Fig. 1)
INSTALLER L’ECRAN DE PROTECTION DE LA TETE DE COUPE
1.
Placez l’écran de protection sur le support de montage de l’écran,
en alignant les trous de l’écran de protection avec ceux du
support de montage. (Fig. 2)
2. Vissez, une par une, les 4 vis de l’écran, et resserrez-les
jusqu’à ce qu’elles soient bien assujetties.
3. A l’aide d’un tournevis plat ou un tournevis T-20, serrez les
vis jusqu’à ce que l’écran soit bien en place. (Fig. 2)
INSTALLEZ L'APPUI D'ÉPAULE
1. Mettez l'appui d'épaule sur utiliser l'agrafe. (Fig. 3).
2. Ajustez en se soulevant légèrement sur l'arrière de l'agrafe
inférieure puis poussez ou tirez la fin lâche de la longueur de
courroie pour adapter la taille et le confort de l'opérateur. (Fig. 4).
3. Attachez l'agrafe d'épaule à l'unité. (Fig. 5
Fig. 2
Support de
montage de
l’écran de
protection
Vis (4)
Protecteur
d'accessoire
de coupe
Fig. 3
Fig. 4
Fig. 5
Support Fitting
Adjustment
Tab
Support Clip
Poignée en D
Boulon
Fig. 1
15,24 cm
(6 po)
minimum
Raccord de soutien
Déverrouilleur de manette des gaz
