Montering og tilslutning af DuoControl CS

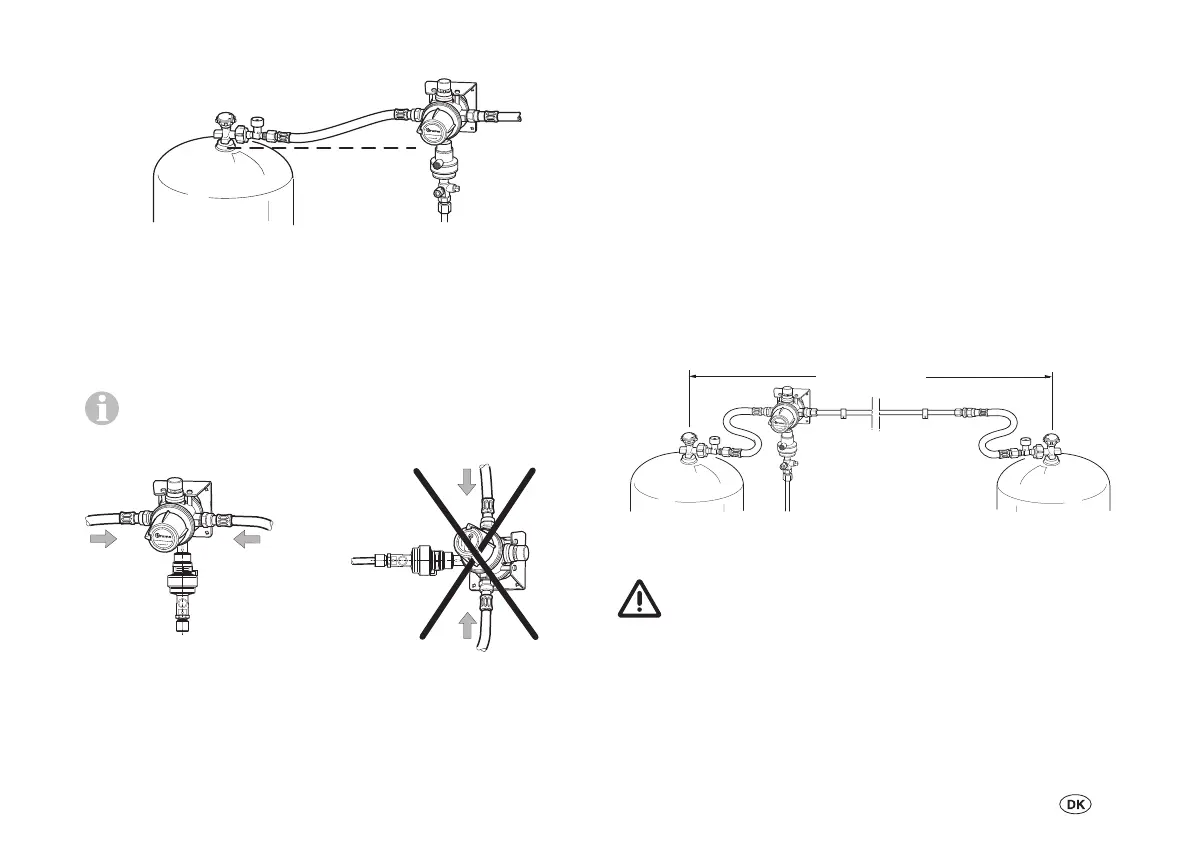

DuoControl CS skal monteres, så højtryksslangernes tilslutnin-
ger befinder sig i den højest mulige position, som minimum
over flaskeventilens niveau (den stiplede linje).
Højtryksslangerne skal trækkes i et konstant fald til
flaskeventilen.
Montering over flaskeventilerne vanskeliggør indtrængen
af flydende gas i gastrykregulatorsystemet, specielt un-
der kørsel.
DuoControl CS skal monteres, så højtryksslangernes tilslutnin-
ger placeres lodret.
DuoControl CS tilsluttes på indgangssiden via det udvendige
gevind M20 x 1,5 (G.13) til højtryksledningen og på udgangssi-
den via en skæreringsforskruning 8 mm eller 10 mm til gasrøret.
Ved 30 mbar-anlæg med 8 mm gasrørledninger skal den med-
følgende adapter Z 10 / RVS 8 (kun til handelen) anvendes.
Ved udendørs anvendelse skal DuoControl CS beskyttes mod
vejrpåvirkninger med en beskyttelseshætte.
Vælg en egnet position til DuoControl CS, specielt:
– Typeskiltet skal være læseligt
– Statusvisningen skal være tydelig
– Undgå beskadigelse ved udskiftning af flasken
– Vanskeliggør indtrængen af flydende gas
– Plads til eftermontering med Truma-fjernbetjening
– Træk højtryksslangen spændingsfrit.
Hvis gasflaskeventilernes afstand er på mere end en meter,
kan suppleringssættet (art.-nr. 50020-61100) anvendes.
– Fastgør med 4 skruer på en stabil væg eller et stabilt loft.
Kontroller, at alt sidder godt fast.
– Tilslut gastilførselsrøret med en diameter på 8 mm eller
10 mm til regulatorudgangen iht. de gældende installations-
bestemmelser for skæreringforskruninger (f.eks.
ENISO 8434-1). Ved fastspænding skal der holdes kontra
med en anden nøgle på de dertil beregnede flader.
