Einbau und Anschluss DuoControl CS

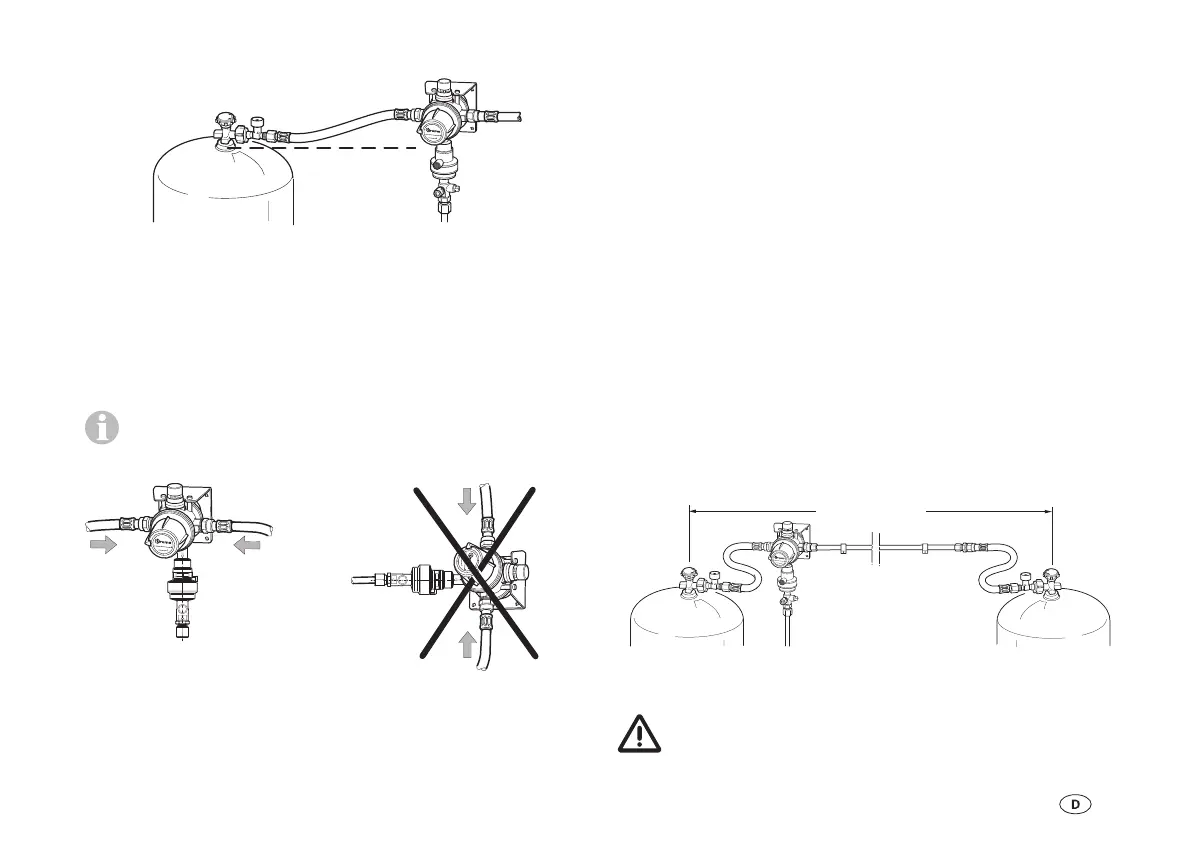

DuoControl CS muss so montiert werden, dass sich die
Anschlüsse der Hochdruck-Schläuche an höchstmöglicher
Position befinden, zumindest jedoch über dem Flaschenventil-
Niveau (gestrichelte Linie).
Die Hochdruck-Schläuche müssen im permanenten Gefälle
zum Flaschenventil verlaufen.
Die Montage oberhalb der Flaschenventile erschwert
das Eindringen von Gas in Flüssigphase in die Gasdruck-
Regelanlage, vor allem während der Fahrt.
DuoControl CS darf nur so montiert werden, dass die An-
schlüsse der Hochdruck-Schläuche waagerecht angeordnet
sind.
DuoControl CS wird eingangsseitig über das Außengewinde
M20 x 1,5 (G.13) an die Hochdruckleitung und ausgangsseitig
über eine Schneidringverschraubung 8 mm oder 10 mm an
das Gasrohr angeschlossen.
Bei 30 mbar-Anlagen mit 8 mm Gasrohrleitungen muss der
beiliegende (nur für den Handel) Adapter Z 10 / RVS 8 ver-
wendet werden.
Bei Verwendung im Freien muss DuoControl CS durch eine
Schutzhaube gegen Witterungseinflüsse geschützt werden.
Geeignete Position für DuoControl CS auswählen, insbesondere:
– Typenschild lesbar,
– Statusanzeige erkennbar,
– Beschädigungen beim Flaschenwechsel vermeiden,
– Eindringen von Gas in Flüssigphase erschweren,
– Platz für die Nachrüstung der Truma Fernanzeige einplanen,
– Hochdruck-Schläuche spannungsfrei verlegen.
Ist der Abstand der Gasflaschenventile mehr als ein Meter,
kann der Ergänzungssatz (Art.-Nr. 50020-61100) verwendet
werden.
– Mit 4 Schrauben an einer stabilen Wand / Decke befestigen.
Auf ausreichende Festigkeit muss geachtet werden.
