Truma Combi 4 User Manual

2

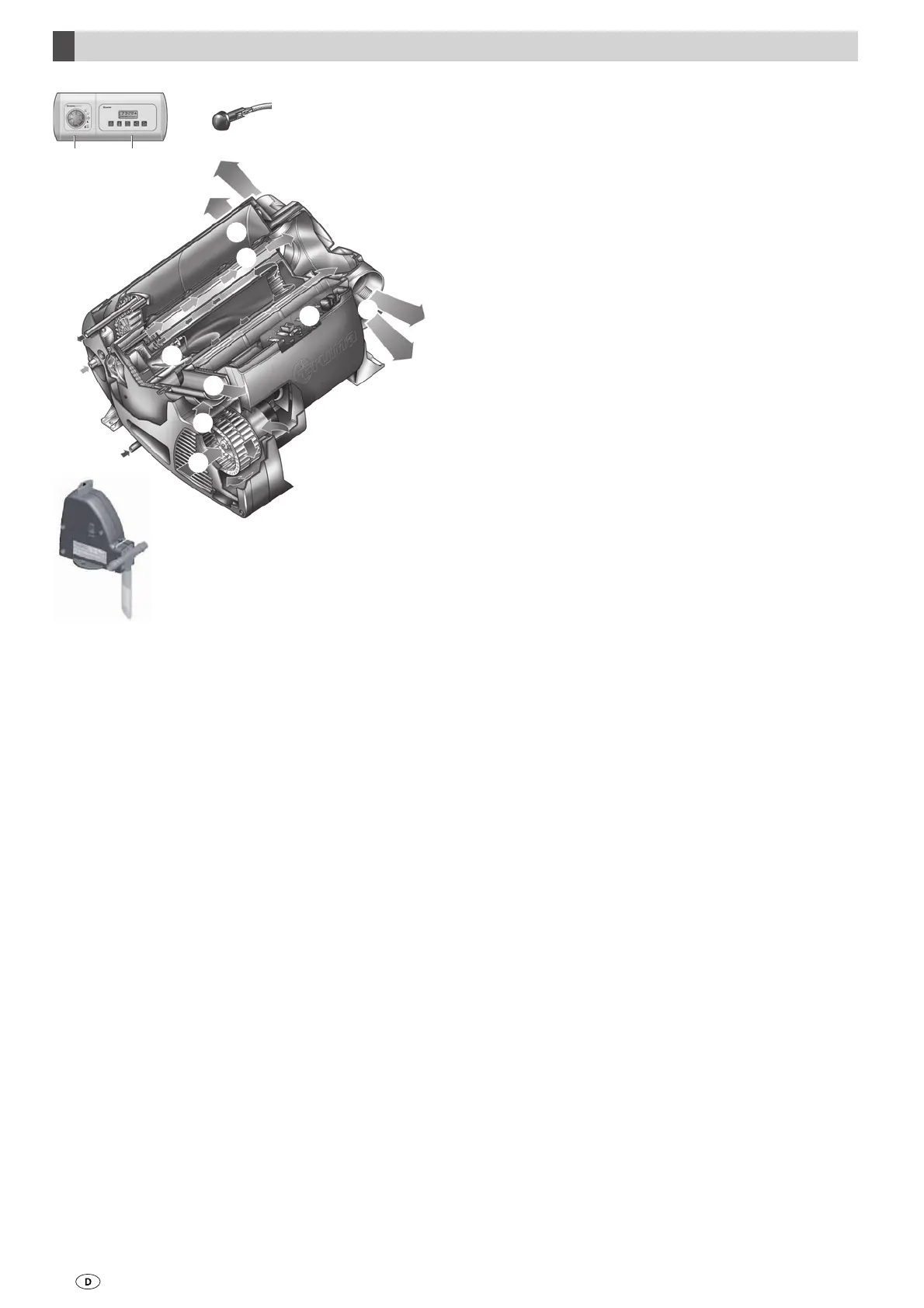

1 Bedienteil
2 Zeitschaltuhr ZUCB (Zubehör)
3 Raumtemperaturfühler
4 Kaltwasseranschluss
5 Warmwasseranschluss
6 Gasanschluss
7 Warmluftaustritte
8 Umluftansaugung
9 Abgasabführung
10 Verbrennungsluftzuführung
11 Elektronische S teuereinheit
12 Wasserbehälter (10 Liter)
13 Brenner
14 Wärmetauscher
15 FrostControl ( Sicherheits-/Ablassventil)
15
12
3
4
6
8
9
10
12
11
5
13
14
7
7
Funktionsbeschreibung
Die Flüssiggasheizung Truma Combi ist eine Warmluftheizung
mit integriertem Warmwasserboiler (10 Liter Inhalt). Der Bren-
ner arbeitet gebläseunterstützt, dadurch ist eine einwandfreie
Funktion auch während der Fahrt sichergestellt.
Mit der Heizung kann im Winterbetrieb der Raum beheizt
und gleichzeitig Wasser erwärmt werden. Wird nur Warm-
wasser benötigt, ist dies im Sommerbetrieb möglich.
– Im Sommerbetrieb erfolgt die Aufheizung des Wasserin-
haltes in der kleinsten Brennerstufe. Ist die Wassertempera-
tur erreicht, schaltet der Brenner ab.
– Im Winterbetrieb wählt das Gerät automatisch die benö-
tigte Leistungsstufe entsprechend der Temperaturdifferenz
zwischen der am Bedienteil eingestellten und gegenwär-
tigen Raumtemperatur. Bei gefülltem Boiler wird das Was-
ser automatisch mitgeheizt. Die Wassertemperatur ist von
der gewählten Betriebsart und der Heizleistungsabgabe
abhängig.
Bei Temperaturen von ca. 3 °C am automatischen Sicher-
heits-/Ablass ventil FrostControl öffnet dieses und entleert
den Boiler.
Combi 4 / Combi 6

Truma Combi 4 Specifications

General

Fuel type	Propane / Butane
Water capacity	10 litres
Dimensions (L x W x H)	510 x 450 x 300 mm
Air flow rate	max. 287 m³/h
Heating power	2000 / 4000 W
Gas consumption	160 g/h - 320 g/h
Power supply	12 V DC / 230 V AC
Current consumption (12 V)	0.4 A
Power input (at 230 V)	0.001 A
System pressure	max. 2.8 bar
Quiescent current	0.001 A
