13
Collegamento
2
2 pol.
5 pol.
5
7 pol.
7
12
EM 16 IU
EM 30 IU
IIII
Made in GermanyMade in Germany
1/21/2
0 <11.5V<11.5V
Serbatoio acqua di scarico
Serbatoio acqua dolce

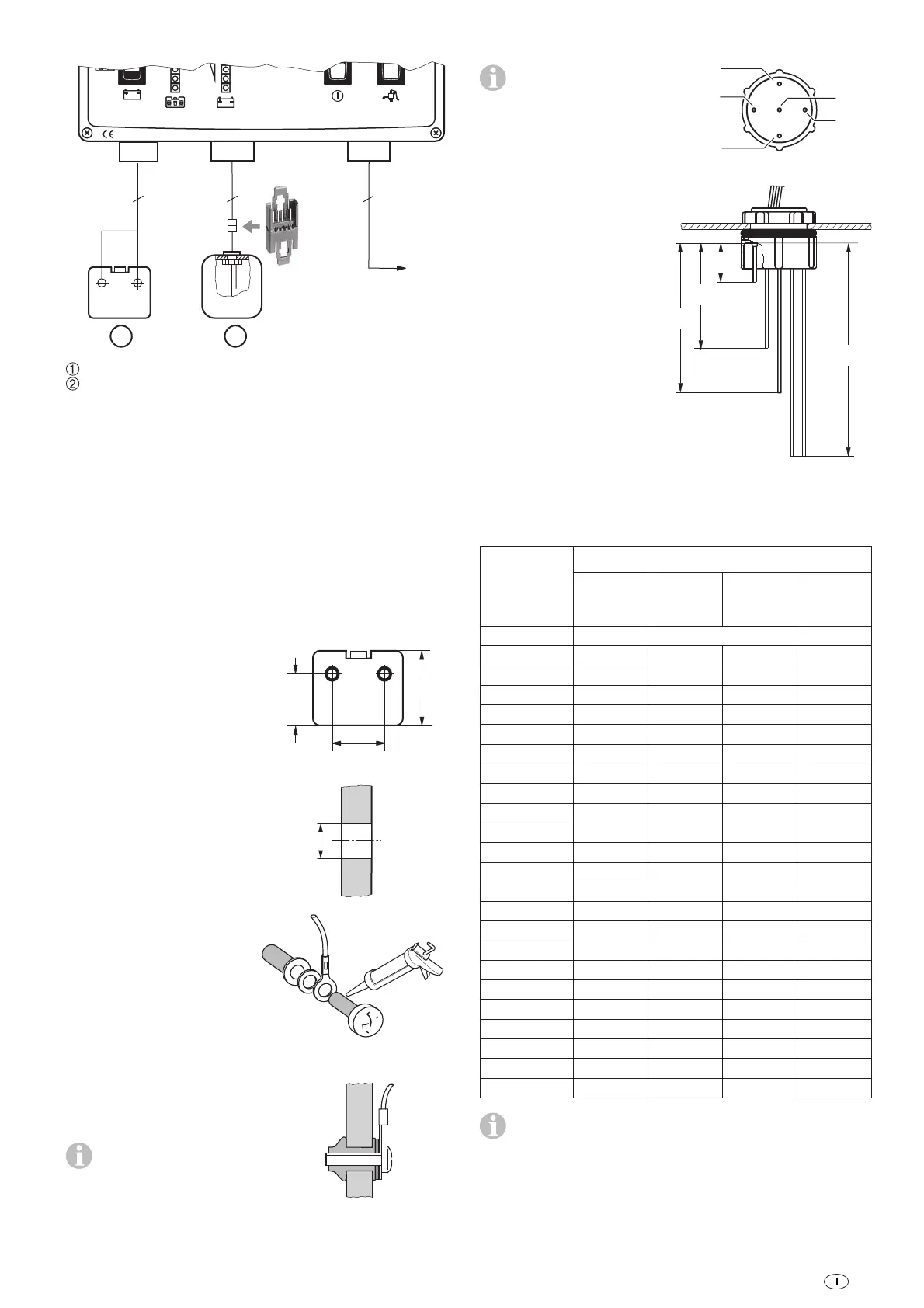

Posare il cavo verso il serbatoio e l‘alimentazione elettrica.
Collegare le sonde al pannello e all‘alimentazione elettrica. I
connettori a spina possono essere inseriti soltanto nella posi-
zione e collegamento corretti.
Prestare attenzione che i bloccaggi scattino in posizione.
Montaggio delle sonde livello di
riempimento
Serbatoio acqua di scarico
Rilevare altezza serbatoio
(misura esterna).
Rilevare e marcare la posi-
zione dei fori – per l‘alloggia-
mento delle sonde.
H
min. 50 mm
4 H
9,5 – 10 mm
Nel serbatoio acqua di
scarico effettuare 2 fori con
Ø 9,5 – 10 mm.
Sbavare i fori.
Spennellare le viti con masti-
ce o colla elastica.
Assemblare le sonde di
misura (ciascuna sonda di
misura ad 1 filo del cavo
bipolare).
Stringere adeguatamente
le viti.
Inserire ciascuna sonda di
misura in un foro e stringere
con un giravite.
Premere il bordo della
guarnizione di gomma
contro la parete del serbatoio.
All‘interno si forma un bordo
rivoltato di gomma che imper-
meabilizza il foro.
–
–
–
–
–
–
–
–
Serbatoio acqua dolce
La sonda fornita si
adatta a serbatoi con
altezze di 150 mm fino
a 380 mm e montaggio
verticale.
3/4
1/4
1/2
1/1
br
ws
gn
ge, gr
gn
br
ge
gr
ws
Rilevare altezza serbatoio
(misura esterna).
Effettuare un foro
Ø 38 ± 0,5 mm sul punto
più alto in prossimità
del centro serbatoio e del
foro di pulitura.
All‘occorrenza accorciare
le aste di livello (vedi
tabella di accorciamenti).
Introdurre la sonda attraver-
so il foro di pulitura e avvita-
re – prestare attenzione alla
posizione corretta dell‘anello
di tenuta.
Stringere bene il dado.
Tabella di accorciamento
Altezza
serbatoio
Misura
esterna
[mm]
Lunghezza asta di livello [mm]
ws br gn ge, gr
380
Lunghezza originale
370 22 81 170 260
360 22 78 165 253
350 22 76 160 245
340 22 73 155 238
330 22 71 150 230
320 22 68 145 223
310 22 66 140 215
300 22 63 135 208
290 22 61 130 200
280 22 58 125 193
270 22 56 120 185
260 22 53 115 178
250 22 51 110 170
240 22 48 105 163
230 22 46 100 155
220 22 45 95 148
210 22 44 90 140
200 22 43 85 133
190 22 41 80 125
180 22 39 75 118
170 22 38 70 110
160 22 36 65 103
150 22 35 60 95
La tabella è valida per i serbatoi a forma simmetrica. I ser-
batoi asimmetrici devono essere riempiti completamente.
–
–
–
–
–
