16
Aansluiting
2
2 pol.
5 pol.
5
7 pol.
7
12
EM 16 IU
EM 30 IU
IIII
Made in GermanyMade in Germany
1/21/2
0 <11.5V<11.5V
Afvoerwatertank
Verswatertank

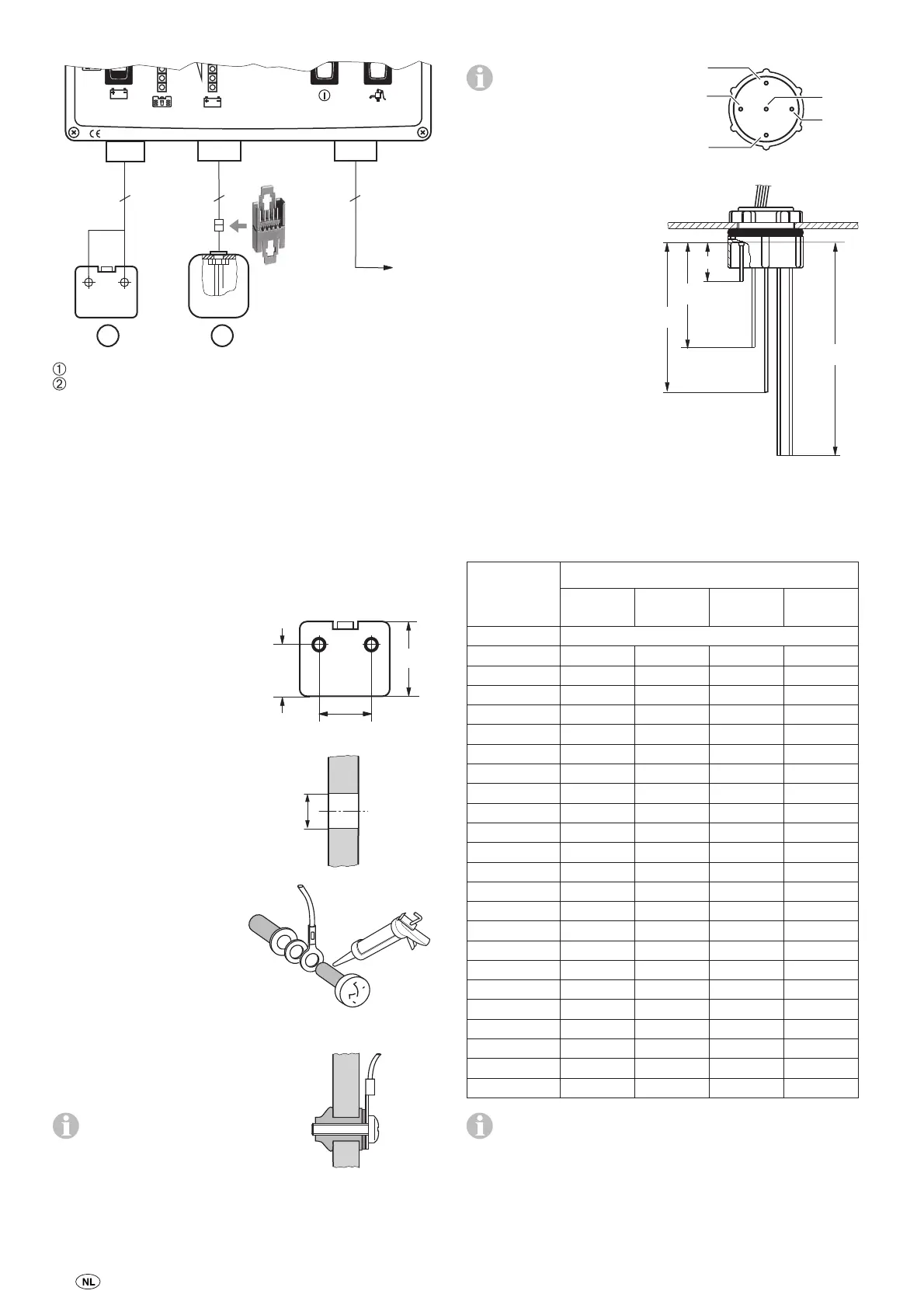

Kabel naar de tanks en de elektriciteitstoevoer leggen.
De sondes met het paneel en de elektriciteitstoevoer verbinden.
De aansluitstekkers laten zich uitsluitend in de juiste positie in
de juiste aansluiting schuiven.
Zorg ervoor, dat de vergrendelingen vastklikken.
Montage van de vulniveausondes
Afvoerwatertank
Tankhoogte (buitenafmeting)
bepalen.
Positie van de boringen –
voor de opname van de son-
des – bepalen en markeren.
H
min. 50 mm
4 H
9,5 – 10 mm
In de afvoerwatertank
2 gaten met Ø 9,5 – 10 mm
boren.
Boringen afbramen.
Schroeven met dichtings-
massa of elastische lijm
bestrijken.
Meetvoelers monteren
(per meetvoeler 1 ader van
de 2-polige leiding).
Schroeven handvast
aantrekken.
Elke meetvoeler in een
boring zetten en met een
schroevendraaier vastzetten.
De rand van de rubberen
afdichting wordt tegen
de tankwand geperst. Binnen-
in vormt zich een verdikking
die het boorgat afdicht.
–
–
–
–
–
–
–
–
Verswatertank
De bijgeleverde sonde
is geschikt voor tank-
hoogtes van 150 mm tot
380 mm buitenafmeting en
verticale montage.
3/4
1/4
1/2
1/1
br
ws
gn
ge, gr
gn
br
ge
gr
ws
Tankhoogte (buitenafmeting)
bepalen.
Boorgat Ø 38 ± 0,5 mm
op de hoogste plaats, in de
nabijheid van het midden
van de tank en van de
reinigingsopening maken.
Indien nodig de meet-
staven verkorten (zie
Verkortingstabel).
Sonde door de reinigings-
opening leiden en vast-
schroeven – op de juiste
positie van de dichtring
letten.
Moer handvast aandraaien.
Verkortingstabel
Tankhoogte
Buitenafme-
ting
[mm]
Meetstaaflengte [mm]
ws br gn ge, gr
380
Oorspronkelijke lengte
370 22 81 170 260
360 22 78 165 253
350 22 76 160 245
340 22 73 155 238
330 22 71 150 230
320 22 68 145 223
310 22 66 140 215
300 22 63 135 208
290 22 61 130 200
280 22 58 125 193
270 22 56 120 185
260 22 53 115 178
250 22 51 110 170
240 22 48 105 163
230 22 46 100 155
220 22 45 95 148
210 22 44 90 140
200 22 43 85 133
190 22 41 80 125
180 22 39 75 118
170 22 38 70 110
160 22 36 65 103
150 22 35 60 95
Tabel is geldig voor symmetrisch gevormde tanks.
Onsymmetrische tanks moeten geijkt worden.
–
–
–
–
–
