19

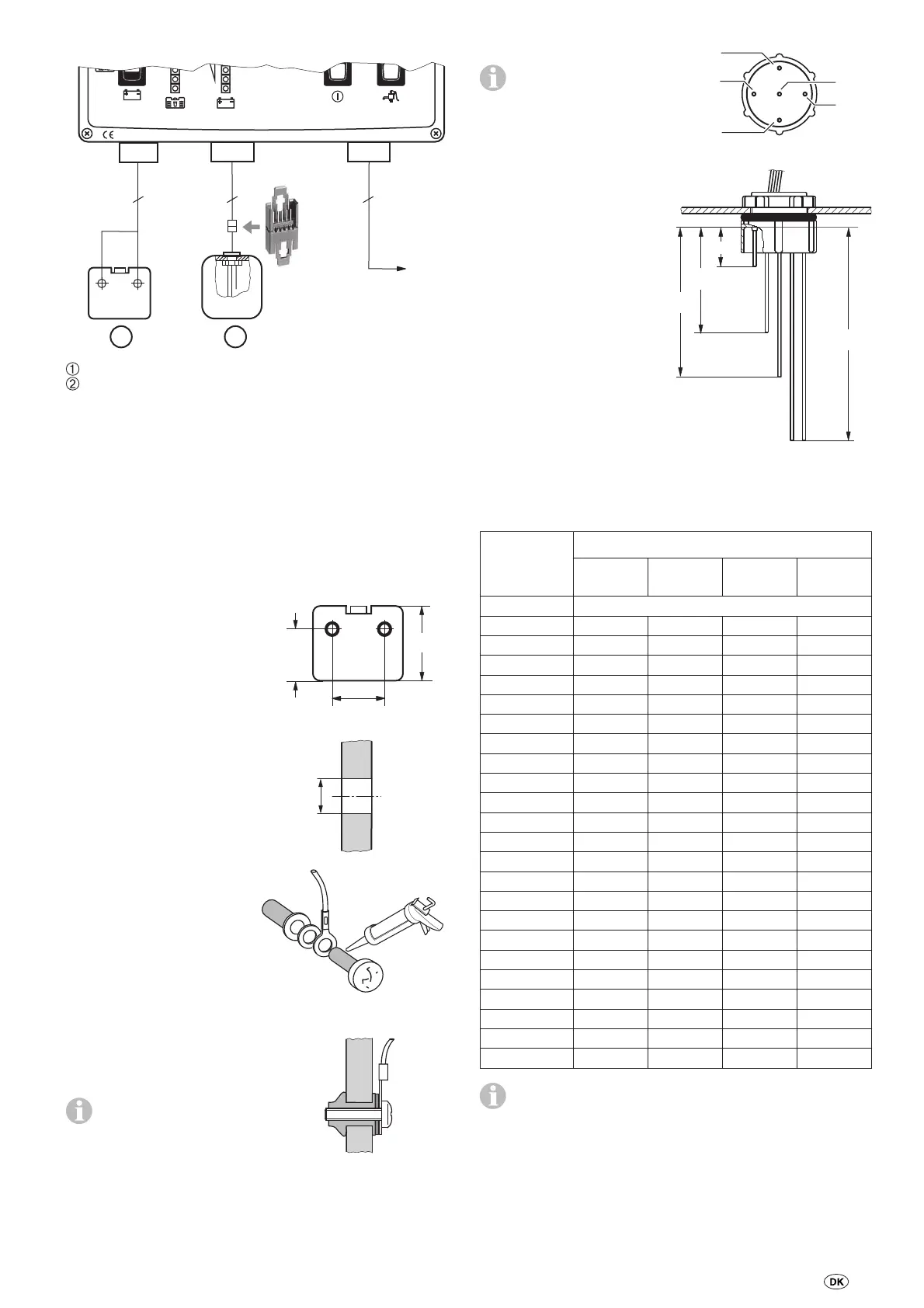

Tilslutning
2
2 pol.
5 pol.
5
7 pol.
7
12
EM 16 IU
EM 30 IU
IIII
Made in GermanyMade in Germany
1/21/2
0 <11.5V<11.5V
Spildevandstank
Friskvandstank
Træk kablerne til tanke og elforsyning.
Tilslut sonderne til panel og elforsyning. Stikforbinderne kan
kun isættes i den rigtige position i den rigtige tilslutning.
Vær opmærksom på, at låsene går i indgreb.
Montage af niveausonder
Spildevandstank
Find tankhøjden
(udvendigt mål).
Find og markér boringernes
placering – til montage af
sonderne.
H
min. 50 mm
4 H
9,5 – 10 mm
Bor 2 huller i spildevandstanken
på Ø 9,5 – 10 mm.
Afgrat boringerne.
Smør skruerne ind i
tætningsmasse eller
elastisk klæber.
Saml måleføleren
(pr. måleføler 1 tråd i det
2-polede kabel).
Spænd skruerne med til
med hånden.
Sæt en måleføler i hvert
hul og spænd dem fast med
en skruetrækker.
Gummipakningens kant
trykkes mod tankvæggen.
På indersiden danner der sig
en gummivulst, der tætner
boringen.
–
–
–
–
–
–
–
–
Friskvandstank
Den medfølgende sonde
er egnet til tankhøjder
fra 150 mm til 380 mm udven-
digt mål og lodret montage.
3/4
1/4
1/2
1/1
br
ws
gn
ge, gr
gn
br
ge
gr
ws
Find tankhøjden
(udvendigt mål).
Placér boringen
Ø 38 ± 0,5 mm på det
højeste sted, i nærheden
af tankens midte
og rengøringsåbningen.
Afkort målestavene efter
behov (se afkortningsskema).
Indfør sonden gennem
rengøringsåbningen og
skru den fast – sørg for,
at pakringen sidder rigtigt.
Spænd møtrikken til
med hånden.
Afkortningsskema
Tankhøjde
Udvendigt
mål
[mm]
Målestavslængde [mm]
ws br gn ge, gr
380
Originallængde
370 22 81 170 260
360 22 78 165 253
350 22 76 160 245
340 22 73 155 238
330 22 71 150 230
320 22 68 145 223
310 22 66 140 215
300 22 63 135 208
290 22 61 130 200
280 22 58 125 193
270 22 56 120 185
260 22 53 115 178
250 22 51 110 170
240 22 48 105 163
230 22 46 100 155
220 22 45 95 148
210 22 44 90 140
200 22 43 85 133
190 22 41 80 125
180 22 39 75 118
170 22 38 70 110
160 22 36 65 103
150 22 35 60 95
Skemaet gælder for symmetrisk formede tanke. Usym-
metriske skal udmåles.
–
–
–
–
–
