4
Anschluss
2
2 pol.
5 pol.
5
7 pol.
7
12
EM 16 IU
EM 30 IU
IIII
Made in GermanyMade in Germany
1/21/2
0 <11.5V<11.5V
Abwassertank
Frischwassertank

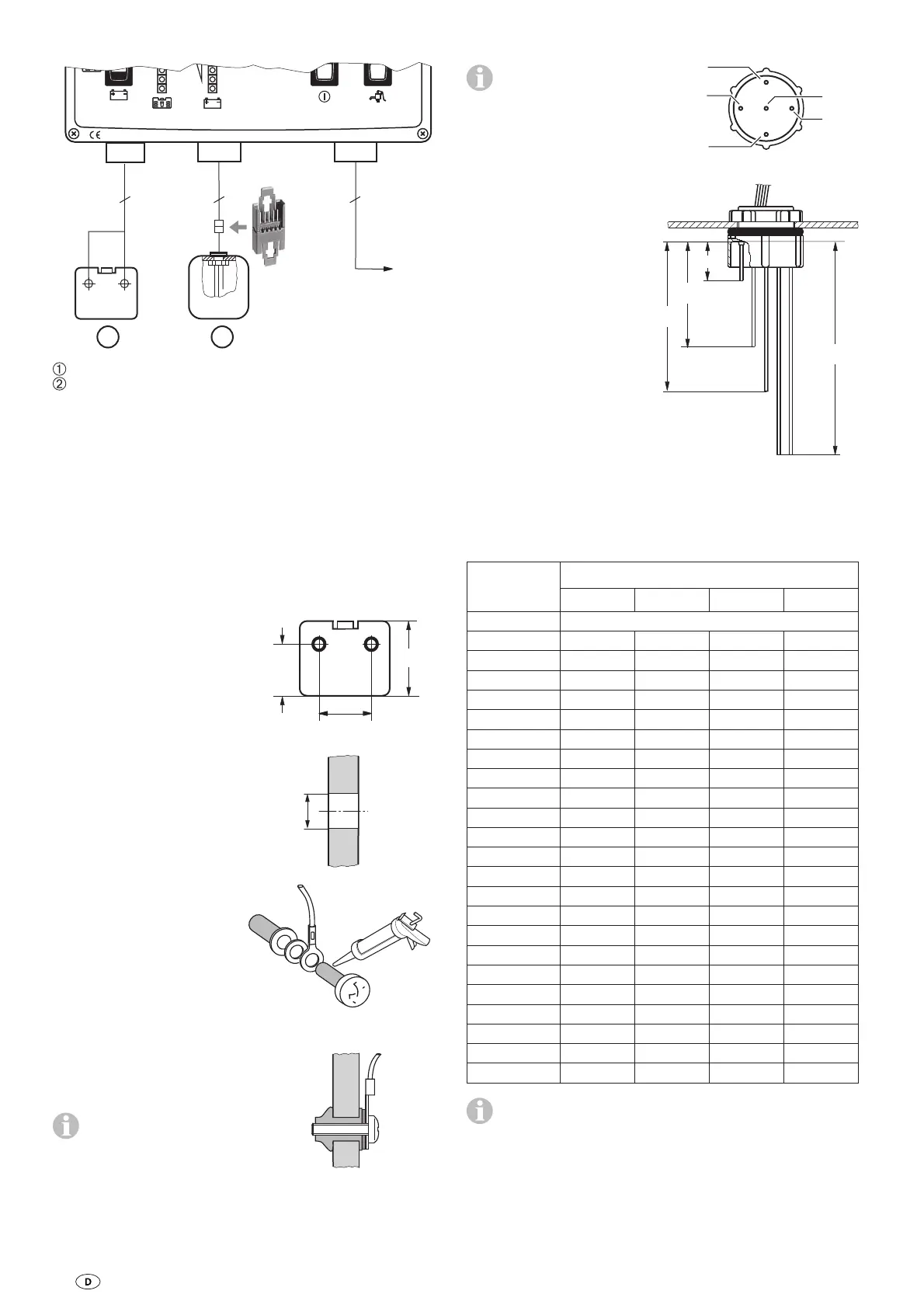

Kabel zu den Tanks und zur Elektroversorgung verlegen.
Die Sonden mit dem Panel und der Elektroversorgung verbin-
den. Die Steckverbinder lassen sich nur in der richtigen Positi-
on in den richtigen Anschluss einführen.
Achten Sie darauf, dass Verriegelungen einrasten.
Einbau der Füllstandssonden
Abwassertank
Tankhöhe (Außenmaß)
ermitteln.
Position der Bohrungen –
zur Aufnahme der Sonden –
ermitteln und markieren.
H
min. 50 mm
4 H
9,5 – 10 mm
In den Abwassertank
2 Löcher mit Ø 9,5 – 10 mm
bohren.
Bohrungen entgraten.
Schrauben mit Dichtmasse
oder elastischem Kleber
bestreichen.
Messfühler zusammenset-
zen (je Messfühler 1 Ader
der 2-poligen Leitung).
Schrauben handfest
anziehen.
Jeden Messfühler in eine
Bohrung einsetzen und mit
Schraubendreher festziehen.
Der Rand der Gummi-
dichtung wird gegen die
Tankwand gepresst. Innen
bildet sich eine Gummiwulst,
welche die Bohrung abdichtet.
–
–
–
–
–
–
–
–
Frischwassertank
Die mitgelieferte Sonde
ist für Tankhöhen von
150 mm bis 380 mm Außen-
maß und senkrechten Einbau
geeignet.
3/4
1/4
1/2
1/1
br
ws
gn
ge, gr
gn
br
ge
gr
ws
Tankhöhe (Außenmaß)
ermitteln.
Bohrung Ø 38 ± 0,5 mm
an höchster Stelle, in der
Nähe der Tankmitte und
der Reinigungsöffnung
setzen.
Bei Bedarf Messstäbe
kürzen (siehe
Kürzungstabelle).
Sonde durch die Reini-
gungsöffnung einführen
und festschrauben – auf
die richtige Lage des
Dichtringes achten.
Mutter handfest anziehen.
Kürzungstabelle
Tankhöhe
Außenmaß
[mm]
Messstablänge [mm]
ws br gn ge, gr
380
Originallänge
370 22 81 170 260
360 22 78 165 253
350 22 76 160 245
340 22 73 155 238
330 22 71 150 230
320 22 68 145 223
310 22 66 140 215
300 22 63 135 208
290 22 61 130 200
280 22 58 125 193
270 22 56 120 185
260 22 53 115 178
250 22 51 110 170
240 22 48 105 163
230 22 46 100 155
220 22 45 95 148
210 22 44 90 140
200 22 43 85 133
190 22 41 80 125
180 22 39 75 118
170 22 38 70 110
160 22 36 65 103
150 22 35 60 95
Tabelle ist für symmetrisch geformte Tanks gültig.
Unsymmetrische müssen ausgelitert werden.
–
–
–
–
–
