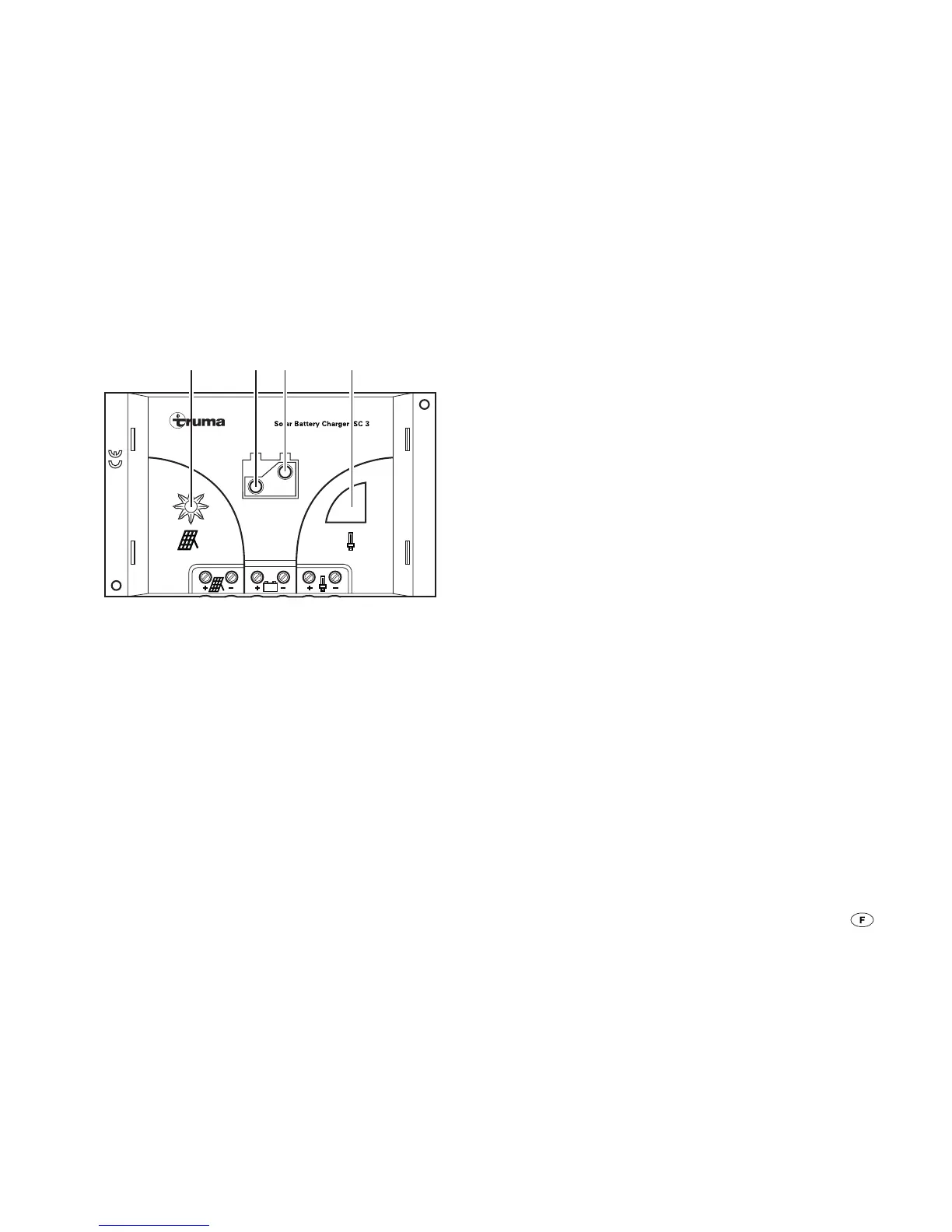

Figure 1: Éléments de l'appareil
H1 DEL- Affichage de charge module solaire
H2 DEL- Témoin d'état de charge de la batterie
H3 DEL- Témoin d'état de charge de la batterie
T Touche sortie de consommateur optionnelle
X1 Raccordement module solaire
X2 Raccordement batterie
X3 Raccordement sortie de consommateur optionnelle pour
consommateur à courant continu (par exemple lampe)
Fonctionnement
L'appareil est équipé d'une technique de charge à trois phases
à modulation de largeur d'impulsion. Cette technique permet
une puissance élevée associée à un faible poids et de petites
dimensions. L'utilisation de composants électroniques de
qualité supérieure le fait fonctionner avec un haut degré d'ef-
ficacité. La recharge automatique se fait en douceur et sans
surcharge dommageable des batteries. La longévité des bat-
teries s'en retrouve ainsi nettement prolongée. Elle se prête
aux batteries à technologie d'électrolyte liquide, gel ou AGM.
L'opération de recharge est automatiquement adaptée au
moyen d'une sonde de température interne.
L'appareil est conçu pour le fonctionnement continu et paral-
lèle. Des consommateurs peuvent être constamment raccor-
dés, rajoutés ou enlevés. L'alimentation des consommateurs
et la recharge des batteries se font en même temps. Le cou-
rant de consommateur doit ici être inférieur au courant de
charge solaire, sans quoi aucune charge des batteries n'a lieu.
La touche permet de commuter la sortie de consommateur
optionnelle. Celle-ci ne sert qu'au raccordement de petits
consommateurs à brancher sur le chargeur automatique,
comme une lampe.
Observez à cet effet les valeurs maximales de tension et de
consommation.
