Truper MUT-202 - Características Generales; Símbolos Eléctricos

AUTO
ºC
c.c. (corriente directa)
c.a. (corriente alterna)
c.c. o c.a.
Información importante de seguridad. Vea el instructivo
Puede haber tensión peligrosa
Tierra
Pila baja
Diodo
Prueba de continuidad audible
Centígrado
Rango Automático
—
~
~
1. INTRODUCCIÓN
Este instructivo proporciona toda la información de seguridad,
instrucciones de operación, especificaciones y mantenimiento del
multímetro, el cual es compacto, portátil y operado con pilas.
Este instrumento hace mediciones de tensión c.a. / c.c., corriente c.a.,
resistencia, continuidad audible, diodo, frecuencia, capacitancia y
temperatura. Tiene 3-5/6 dígitos, es multímetro digital de gancho y
cuenta a 6 000 rango automático auto.
El multímetro digital de gancho está diseñado en acuerdo para
instrumentos electrónicos de medición con categoría de sobre
tensión (CAT III 600 V, CAT II 1 000 V) y grado de contaminación grado
2.
Para evitar una posible descarga eléctrica o lesiones personales, así
como evitar daños al multímetro y al equipo que se va a medir, siga las
siguientes instrucciones:
Antes de utilizar el multímetro revise la carcasa. No utilice el
multímetro si está dañado o si parte de la carcasa se ha removido.
Revise que no tenga grietas o le falte plástico. Revise el aislamiento
alrededor de los conectores.
Inspeccione que las puntas de prueba no tengan el aislamiento dañado
o metal expuesto. Revise que las puntas de prueba tengan
continuidad.
No aplique más que la tensión nominal tal como se marca en el
multímetro, entre las terminales o entre cualquier terminal y la tierra.
El interruptor giratorio se debe colocar en la posición correcta y no se
debe hacer ningún cambio de rango durante la medición, esto
previene daños al multímetro.
Se debe tener especial cuidado cuando el multímetro esté trabajando
en una tensión efectivo superior a 60 V en c.c. o 30 V RMS en c.a. ya
que existe el peligro de descarga eléctrica.
Use las terminales, funciones y rango adecuadas a las mediciones.
No utilice o almacene el multímetro en ambientes de alta temperatura,
humedad, donde haya productos explosivos, inflamables y campos
magnéticos fuertes.
El desempeño del multímetro se puede deteriorar después de mojarse.
Cuando use las puntas de prueba mantenga los dedos detrás de las
guardas para dedos.
Desconecte el circuito de alimentación y descargue todos los
capacitores de alta tensión antes de probar resistencia, continuidad,
diodos.
Cambie la pila tan pronto aparezca el indicador de pila “ ”.
Cuando la pila está baja el multímetro puede producir lecturas falsas
que conllevan a una descarga eléctrica y a lesiones personales.
Retire la conexión entre las puntas de prueba y el circuito que se está
probando. Apague la energía del multímetro antes de abrir su carcasa.
Cuando dé servicio al multímetro use solamente piezas de repuesto del
mismo número de modelo o de especificaciones eléctricas.
No se debe alterar a voluntad el circuito interno del multímetro para
evitar dañarlo o tener un accidente.
Cuando dé servicio al multímetro, use un trapo suave y detergente
suave para limpiar la superficie. Para evitar que la superficie del
multímetro se corroa, dañe o produzca un accidente no se debe utilizar
substancias abrasivas ni solventes.
El multímetro es adecuado para uso en interiores.
Apague el multímetro cuando no esté en uso y retire la pila cuando no se
use en determinado tiempo. Revise la pila con frecuencia ya que puede
tener fugas cuando no se utiliza en un tiempo prolongado. Cambie la
pila de inmediato si aparece alguna fuga. Una pila con fuga puede dañar
el multímetro.

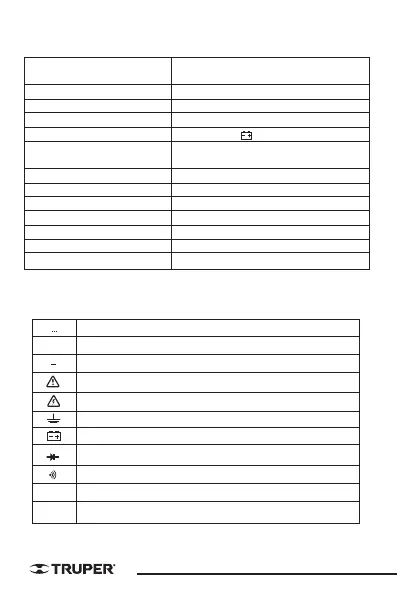

3. SÍMBOLOS ELÉCTRICOS
2. CARACTERÍSTICAS GENERALES
Pantalla: LCD, cuenta a 6 000, actualización cada
2 / segundos
Medida de la pantalla LCD: 30 mm x 49 mm
Indicación de polaridad: “-” se muestra automáticamente
Indicación de sobre rango: Se muestra “OL”
Indicación de pila baja: Se muestra “ ”
Características de la pila: Emplea 1 pila 6F22 de Carbón-Zinc
de 9 V c.c. (incluida).
Selector de rango: Rango automático o manual
RMS real: Medición tensión c.a. / corriente c.a.
Temperatura de operación: 0 °C a 40 °C, menor a 80% HR
Temperatura de almacenaje: -10 °C a 50 °C, menor a 85% HR
Medidas (A x A x P): 245 mm x 66 mm x 45 mm
Abrazadera abierta: Máximo 42 mm
Peso: Aproximado 334 g
