Truper TAPI-8 - Puesta en Marcha

TAPI-13
TAPI-8
TAPI-15
TAPI-17TAPI-8
Poleas
Bandas
ajustables
Tabla de referencia
para ajustar las
velocidades en
revoluciones por
minuto
Clavo
roscado
(TAPI-13,
TAPI-15 y
TAPI-17)
Tornillo
de ajuste
TAPI-13
TAPI-15
TAPI-17
Broqueros
TAPI-8
TAPI-13
TAPI-15
TAPI-17

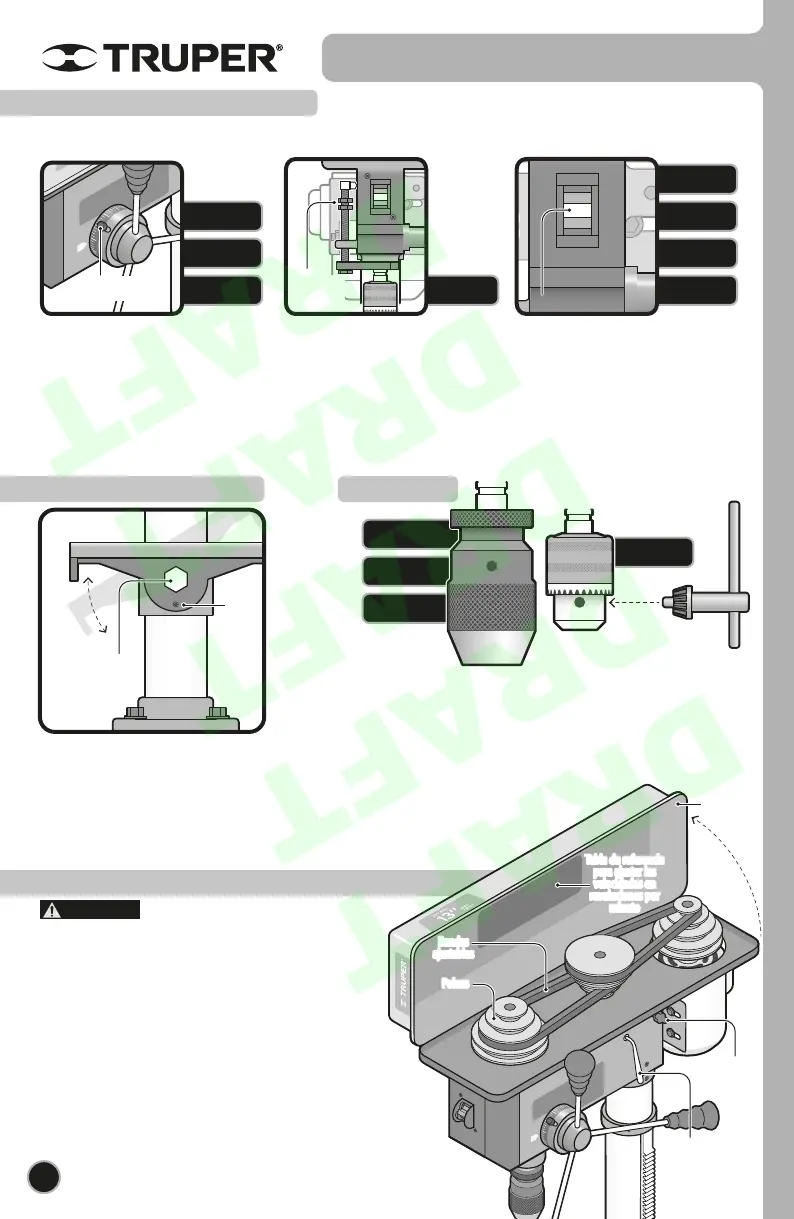

Puesta en marcha
Seguro de escala de profundidad
Inclinación de la mesa
Ajuste de velocidad del taladro
• Ajuste el tornillo de límite a la
profundidad de taladro requerida. El
eje sólo bajará hasta esa profundidad.
• ON (Encendido).
• OFF (Apagado).
• Remove to lock (quitar para bloquear)
• Para sujetar una broca, sostenga la
parte superior del broquero de
acción rápida y gire la parte inferior.
• Para sujetar una broca abra
el broquero por medio de la
llave especial para éste,
coloque la broca y cierre el
broquero con la llave especial.
• Afloje los tornillos de ajuste y saque el tornillo
opresor (TAPI-13, TAPI-15 y TAPI-17)
• Ajuste el ángulo que se requiera, por medio de la
escala.
• Vuelva a ajustar firmemente los tornillos.
• Desatornille el seguro y gire el collar
graduado hasta que se alcance la
profundidad requerida que se indica en
el puntero.
• Vuelva a ajustar el seguro.
• Desconecte el taladro de la corriente
eléctrica.
• Abra la guarda de las bandas.
• Afloje la(s) perilla(s) aseguradora(s) de tensión y
empuje el motor en la dirección del broquero. Los
taladros TAPI-13, TAPI-15 y TAPI-17 cuentan además con
una palanca de tensión para aflojar las bandas.
• Ajuste las bandas en las poleas que correspondan a la
velocidad requerida (ver recuadro “Velocidades en
revoluciones por minuto” en la página siguiente o la Tabla
de referencia que se encuentra debajo de la guarda de las
bandas.)
• Cierre la guarda de las bandas.
Cuando se van a perforar orificios de la misma profundidad, se utiliza el seguro de escala de profundidad.
Palanca de
tensión de
la banda
Perilla
aseguradora
de tensión
Guarda de
las bandas
8
ESPAÑOL
ATENCIÓN
ON
OFF
ON
OFF
Seguro de
profundidad
Tornillo
de límite de
profundidad
Llave de seguridad
