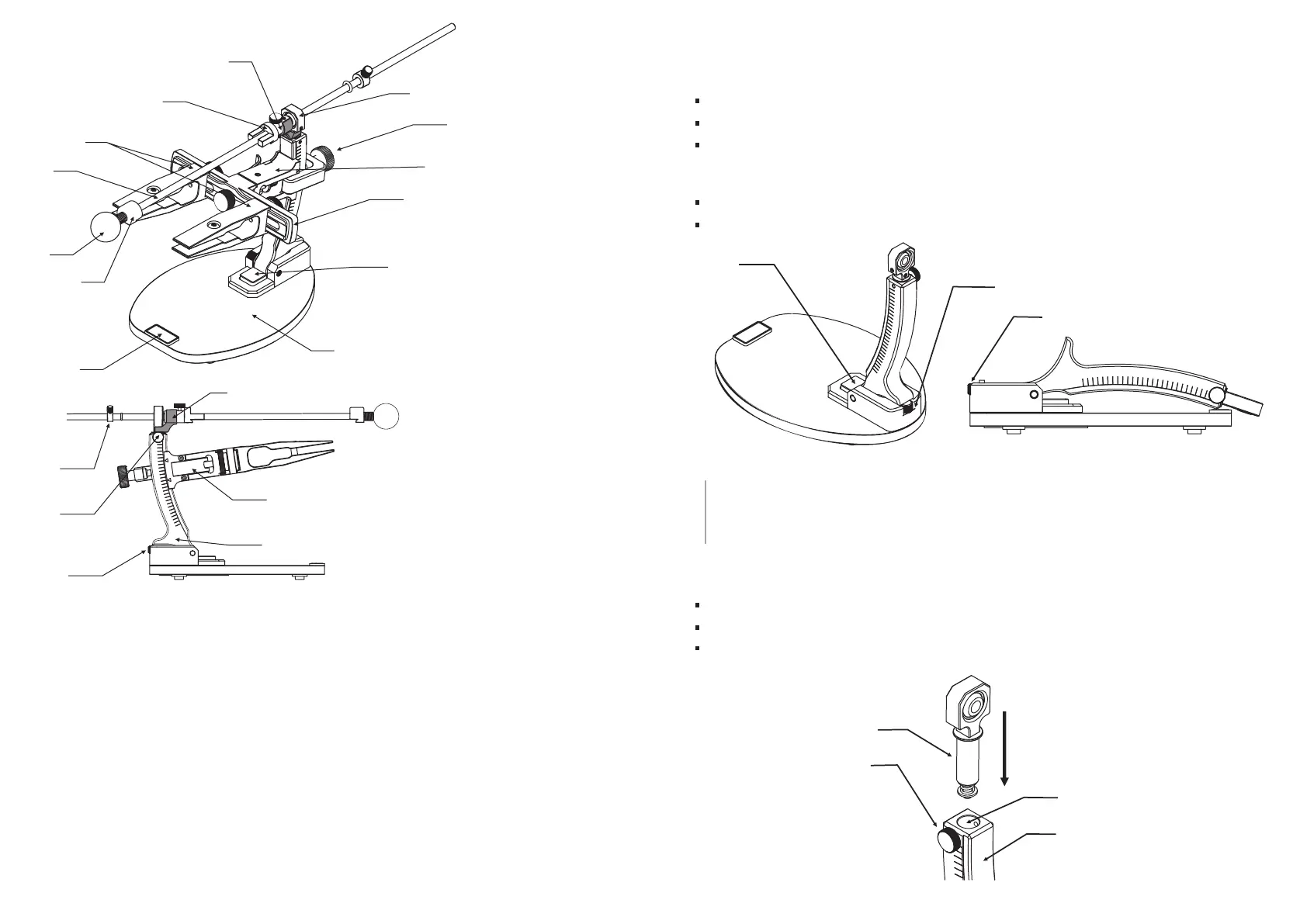

4. КОНСТРУКЦИЯ
5 6
(рис. 1.)
Ваше устройство TSPROF Kadet Expert имеет ряд особенностей:
Складная стойка с шарнирным узлом и разборный держатель абразива позволяют
существенно уменьшить габаритные размеры устройства для удобства хранения
и транспортировки;
Поворотный узел с зажимом позволяет работать без переустановки ножа в зажиме
и сохранить одинаковый угол с обеих сторон ножа;
Положение режущей кромки (далее РК) остается неизменным при всех этапах работы,
включая смену угла заточки и переворот зажима. Это важно для удержания абразива и его
рабочего хода в плоскости стола, а также удобства наблюдения за процессом заточки РК.
Конструкция устройства имеет повышенную устойчивость от динамических воздействий
на угол заточки.
Рамка для зажимов предназначена для работы как с комплектными
цельнофрезерованными зажимами Kadet Expert, так и с зажимами от заточных устройств
Профиль К03
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
- Подставка
- Демпфер
- Зажим абразива
подвижный
- Рукоятка
- Держатель абразива
- Зажимы ножа, 2 шт.
- Зажим абразива
неподвижный
- Соединительная муфта
- Шарнир
- Рукоятка фиксации
- Поворотный механизм
- Рамка
- Кнопка
- Парковка съемная
- Рычаг переворота
- Стойка дуговая
- Винт жесткой фиксации
- Винт фиксации
- Ограничитель хода
абразива
17
18
16
4
5
5. ПОДГОТОВКА К РАБОТЕ
5.1. Рабочее положение стойки:
перед установкой стойки удостоверьтесь, что винт жесткой фиксации (1) закручен до упора;7.1.
установите стойку вертикально до щелчка кнопки (2);7.1.
для жесткой фиксации выкрутите винт (1) до упора.7.1.
5.2. Складывание стойки:
закрутите винт жесткой фиксации (1) по часовой стрелке, до упора;7.1.
нажмите на кнопку (2), придерживая стойку рукой;7.1.
(рис. 2)
5.3. Установка шарнирного узла:
Шарнирный узел устройства (1) поставляется снятым со стойки (4), для избежания повреждений.6.3.
разместите шарнирный узел в посадочное гнездо (2) с легким нажатием;6.3.
установите винт-барашек (3) на удобную для работы сторону стойки. 6.3.
зафиксируйте шарнирный узел винтом-барашком (3) 6.3.
(рис. 3)
Не допускается складывание с установленным поворотным узлом!
Не допускайте резких ударов стойки о подставку.
Не допускается складывание с выкрученным винтом.
1
3
6
7
8
9
12
13
10
2
11
14
15
1
2
3
4
2
1
1
19
