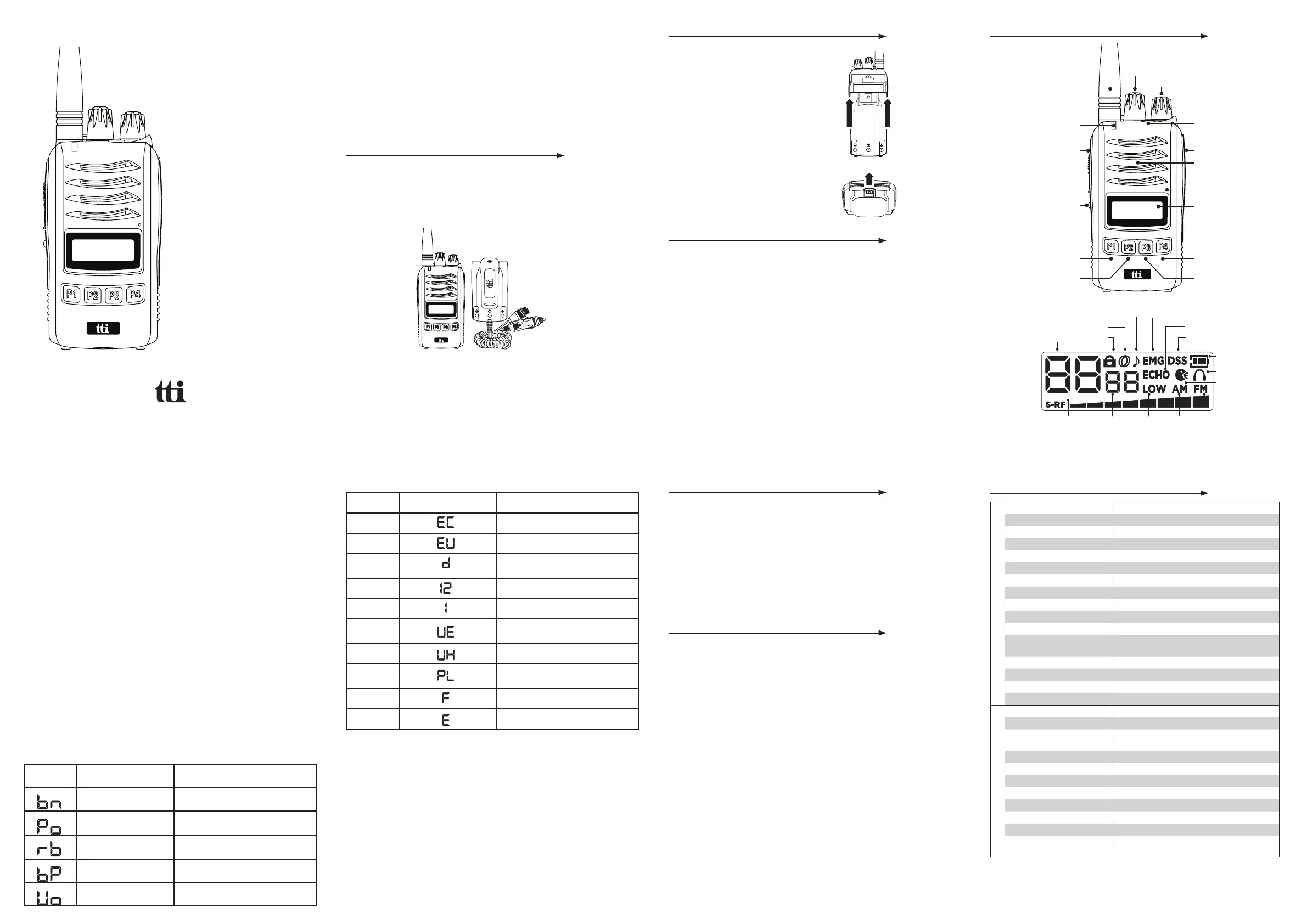

4. Az adó-vevő vezérlései, a kijelző és a funkciók
4W CB ÁTVEVŐ
TCB-H100
HASZNÁLATI UTASÍTÁS
Köszönet neked
Köszönjük, hogy megvásárolt egy TTI CB TRANSCEIVER rádiót.
A TTI megfelelő használata sok év megbízható szolgáltatást nyújt Önnek.
Minden termékünket úgy fejlesztették ki, hogy kiváló értéket kínáljon a fejlett funkciók, a remek
tervezés és a gyártási minőség ötvözésével.
Annak biztosítása érdekében, hogy ismerje a rádió működését és jellemzőit, valamint a legjobb
teljesítmény elérése érdekében, kérjük, olvassa el figyelmesen ezt a kézikönyvet, mielőtt használná.
1. Mellékelt tartozékok
Csomag tartalma:
TCB-H100 adó-vevő
Adapter antenna csatlakozóval és szivargyújtó csatlakozóval
Övcsipesz
2. Az akkumulátor / akkumulátor-eltávolító felszerelése
> Felszerelés
Győződjön meg arról, hogy a rádió ki van kapcsolva.
Igazítsa az akkumulátorcsomagot az akkumulátorvezetőhöz
és csúsztassa az akkumulátort a tetejéig, amíg
hallja a pattogó hangot.
> Eltávolítás
Győződjön meg arról, hogy a rádió ki van kapcsolva.
Nyomja le az akkumulátor kioldó reteszét
és különítse el az akkumulátort a rádiótól.
3. Az akkumulátor töltése
1) Csatlakoztassa a hálózati adaptert a fő tápegységhez, és csatlakoztassa az adapter töltő
csatlakozóját a töltőbölcsőhöz.
2) Válassza le a rádió tartozékokat, és ellenőrizze, hogy a rádió ki van-e kapcsolva.
3) Helyezze a rádiót a töltõtartóba, amíg haza nem kattan. A töltő LED-je pirosan világít, és
megkezdődik a töltés. Ha a töltő LED-je pirosan vagy zölden villog, vagy a töltő LED nem világít,
helyezze vissza a rádiót a töltőtartóba.
4) Az akkumulátor töltési ideje körülbelül 4-5 óra. Amikor az akkumulátor teljesen fel van töltve, a
töltő LED-je zöldre vált.
Hálózati adapter
- Bemenet: 230VAC
- Kimenet: 12VDC 1Ah
Jegyzet :
- A piros LED villogása után kétség merül fel az akkumulátor minőségével kapcsolatban.
- A narancssárga LED villogása után kétség merül fel az akkumulátor magas hőmérsékletével
kapcsolatban. Ebben az esetben válassza le az akkumulátort a tartóelemről, és lehűlés után
próbálkozzon újra.
1) Bekapcsolás / kikapcsolás és hangerő-szabályozó gomb
A bekapcsoláshoz forgassa el ezt a gombot az óramutató járásával megegyező irányban. Minél
többet forgatja ezt a gombot az óramutató járásával megegyező irányba, annál nagyobb az audio
hang.
2) Squelch Adjuster és DSS (dinamikus Squelch Tuning System)
DSS: Alapértelmezett. Az adó-vevő jelszintjét dinamikusan állítják be, hogy a lehető legjobb vételi
feltételeket érjék el.
Squelch Adjuster: Forgassa el ezt a gombot az óramutató járásával megegyező irányban a max.
Forgassa az óramutató járásával ellentétes irányba, amíg háttérzajt hall, majd forgassa a gombot az
ellenkező irányba, amíg a zaj eltűnik.
3) Sürgősségi gomb
Nyomja meg ezt a gombot, hogy a vészhelyzeti csatornára lépjen (9. vagy 19.). Az előző
üzemmódba való visszatéréshez nyomja meg ismét az EMG gombot.
4) PTT gomb
A gomb lenyomása közben továbbíthatja. A piros LED világít az adóvevő-nyomás alatt.
5) Háttérvilágítás és szkennelés gomb
Rövid megnyomás a háttérvilágítás színének megváltoztatásához (piros / zöld / sárga / ki)
Hosszan nyomja meg a csatornakeresés be- és kikapcsolásához. Szkennelés közben nyomja meg a
Fel / Le gombot a szkennelés irányának megváltoztatásához.
6) Menü / Zárás gomb
Röviden nyomja meg a menü mód eléréséhez. Használja a Fel / Le gombot a beállítás
megváltoztatásához.
Hosszan nyomja meg a billentyűzár funkció be- és kikapcsolásához.
<MENU>
Display Funkciók Beállítások
Band Lásd a következő sávdiagramot
Power
FM: Magas és Alacsony
AM: Csak alacsony
Roger Beep Tone engedélyezése és letiltása
Key Beep Tone engedélyezése és letiltása
VOX Ki, Alacsony, Közép, Magas
<BAND diagram>
Ikon Display Beállítás
EC
Európa 40ch. FM 4W
EU
Európa 40ch. AM / FM 4W
D
Németország 80ch. FM 4W, 40 csatornás.
AM 4W
I2
Olaszország 34ch. AM / FM 4W
I
Olaszország 40ch. AM / FM 4W
UE(EU/UK)
UK 40ch. FM 4W (Brit frekvenciák)
+ CEPT 40ch. FM 4W(EC)
UK
UK 40ch. FM 4W (Brit frekvenciák)
PL
Lengyelország 40ch. AM / FM 4W
(Lengyel frekvenciák: 5KHz)
F
Franciaország 40ch. FM 4W, 40ch AM 4W
E
Spanyolország 40ch. AM / FM 4W
7) Csatorna fel / le gomb
Röviden nyomja meg a csatornát.
Hosszan nyomja meg a csatornaváltás felgyorsításához.
8) Visszhang és AM / FM gomb
Röviden nyomja meg az Echo TX hang be- és kikapcsolásához.
Hosszan nyomja meg az AM / FM mód váltásához.
9) Jelerősségmérő (S-RF)
Az alacsony adóteljesítmény négy S-RF mérőt mutat.
A nagy átviteli teljesítmény teljes nyolc S-RF mérőt mutat.
A jel vétele közben a vétel tényleges erőssége látható.
10) Alacsony elemriasztás
Abban az esetben, ha lemerült az akkumulátor, a LED és az akkumulátor jelzőfénye 15
másodpercenként villog figyelmeztető hanggal.
5. Hibaelhárítás
Ha problémákat tapasztal a TCB-H100 készülékkel kapcsolatban, először ellenőrizze az
akkumulátor töltöttségi szintjét vagy az akkumulátor-leválasztó csatlakozását, mivel az alacsony
elemszint problémákat okozhat, például gyenge átvitel, gyenge vétel és romlott hangminőség.
Ezután ellenőrizze a kézi és a rádió kijelzőjét, hogy megbizonyosodjon arról, hogy valamely funkció
(például VOX vagy Lock) nem véletlenül aktiválódott.
1) Kapcsolja ki az adó-vevőt.
2) Tartsa nyomva a PTT gombot és a Háttérvilágítás gombot, kapcsolja be az adó-vevőt.
3) Várjon egy darabig, amíg meg nem jelenik a reset képernyő.
Az összes memória törlődik ezzel a visszaállítással, és a paraméterek visszaállnak az eredeti gyári
beállításra.
További nehézségek esetén kérjük, forduljon kereskedőjéhez, vagy keresse fel weboldalunkat a www.
ttikorea.co.kr címen.
6. Biztonsági követelmény
Az újratölthető akkumulátor töltéséhez csak a következő előírásoknak megfelelő CE-jóváhagyott
hálózati adaptert szabad használni.
INPUT : 230VAC 50Hz
OUTPUT : 12VDC 1Ah
Az akkumulátorszűrővel történő közvetlen üzemeltetéshez a következő szivaradaptert kell használni.
INPUT : 12/24VDC
OUTPUT : 12VDC 3Ah
7. Műszaki adatok
G
E
N
E
R
A
L
Csatorna 40 (See the frequency band chart)
Frekvenciatartomány 26.56 MHz ~ 28 MHz
Üzemmód F3E (FM), A3E (AM)
Frekvenciaszabályozás PLL Synthersizer
Frekvenciatűrés 0.002%
Működési hőmérséklet tartomány -10 to +55°C
Tápegység 7.4V (Li-Ion Battery) 12/24VDC (Battery Eliminator)
Méret 57 (W) x 116 (H) x 39 (D)
Súly 224 grams with Battery pack
Antenna csatlakozó SMA type
T
R
A
N
S
M
I
T
T
E
R
Teljesítmény
Duty cycle 10% 4 Watts @ 13.2V DC
Moduláció AM: from 85% to 95%
FM: 1.8KHz ± 0.2KHz
Frekvencia válasz 300Hz to 3000Hz
Kimeneti impedancia 50ohms, Unbalanced
Harmonikus elnyomás Less than -54dBm
Áramelvezetés AM Full Mod. 1.6A Max.
R
E
C
E
I
V
E
R
Fogadó rendszer Dual conversion superhterodyne
IF frekvenciák Double conversion 1st 10.695MHz/2nd 455KHz
Érzékenység 1.4% for 10dB(S+N)/N in AM Mode
0.8%for 20dB SINAD in FM Mode
Audio kimeneti teljesítmény 1W @ 16ohm
Audio torzítás Less than 8% @ 1KHz
Kép elutasítása More than 60dB
A szomszédos csatorna elutasítása More than 60dB
Vezényelt hamis Less than -57dBm
Frekvencia válasz 300Hz to 2500Hz
Beépített hangszóró 16ohms, Round
Squelch Adjustable; Threshold less than 1
DSS; Less than 2
* A specifikáció előzetes értesítés nélkül változhat.
P/N 820-TCH0-000
Antenna
TX / RX
/ Alacsony akkumulátorszintű
riasztás LED
PTT gomb
Háttérvilágítás (rövid
megnyomás)
Beolvasás gomb (hosszú
megnyomás)
Menü (rövid megnyomás)
Zár (hosszú megnyomás)
Le Fel
Visszhang (rövid sajtó)
AM / FM (hosszú
megnyomás)
Squelch Adjuster & DSS Gomb
Táp- és hangerőszabályzó gomb
Sürgősségi gomb
Kiegészítő Jack
Hangszóró
Mikrofon
Kijelző
Csatorna Lock
Scan
Roger Beep Vészhelyzet
DSS
Akkumulátor
jelző
Echo
Alacsony
fogyasztású
Band
VOX
Külső tartozék
AM mód FM módJelerősségmérő
Megjegyzés: A kiegészítő csomag, amely asztali töltőt tartalmaz hálózati adapterrel,
2600mAh újratölthető akkumulátort, 17 cm-es antennát és övcsipeszt külön
megvásárolható.
