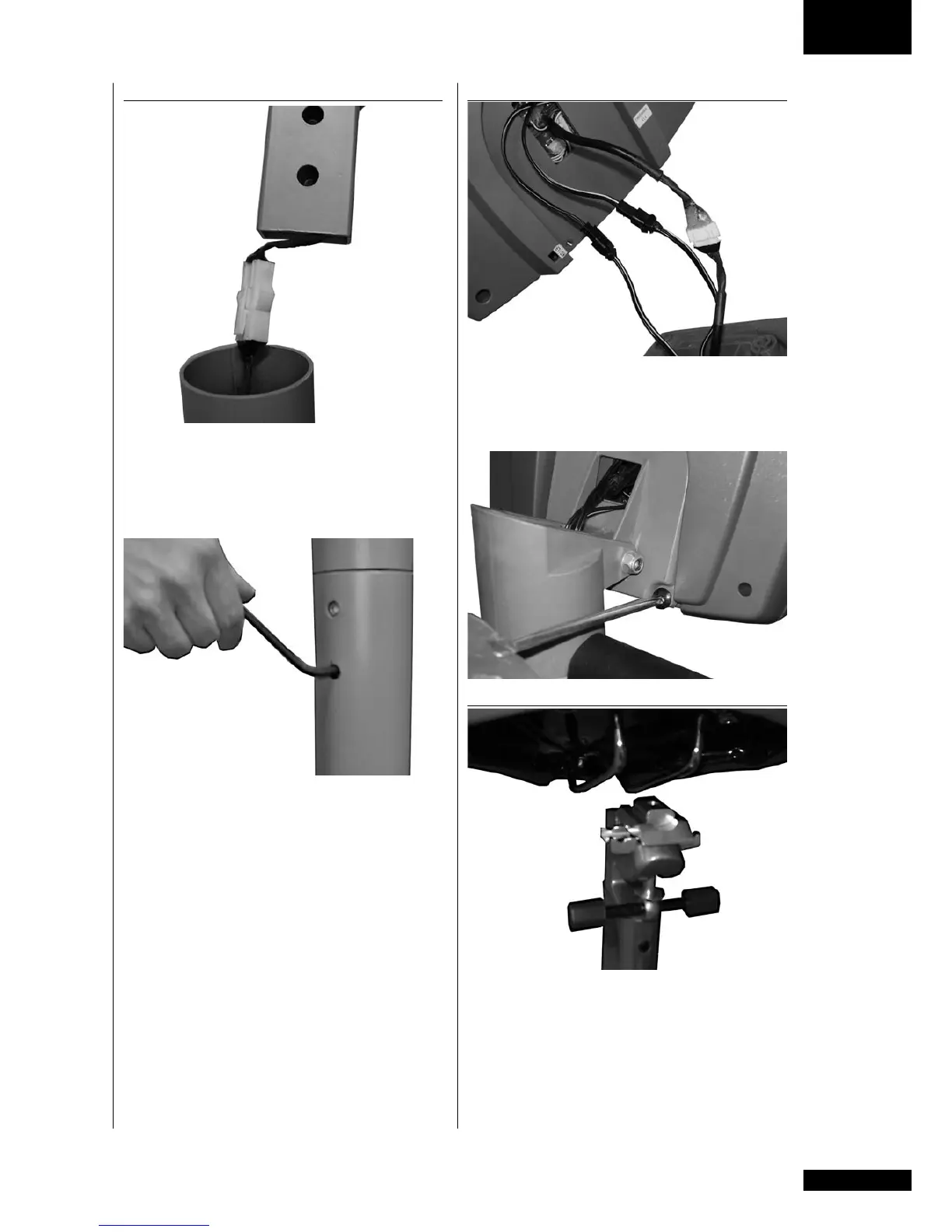

KÄSITUKI
Liitä runkoputkesta tuleva johto käsitukiputken
alapäässä olevaan liittimeen. Varmista liitoksen
lukitus nykäisemällä johtoa kevyesti. Ohjaa liitetty
johto huolellisesti runkoputken sisään ja työnnä
käsitukiputki paikalleen runkoputken sisään siten, että
kiinnitysruuvien kannat jäävät laitteen etupuolelle.
TÄRKEÄÄ! Kiristä käsitukiputken molemmat
kiinnitysruuvit siten, että työnnät laitteen mukana
tulleen kuusiokoloavaimen pään käsitukiputkessa
olevan reiän läpi kiinnitysruuvin kantaan ja kiristät
kiinnitysruuvin vastapäivään kiertäen.
KÄYTTÖLIITTYMÄ
Liitä käsituesta tulevat johdot vastaaviin mittarin
liittimiin. Työnnä liitetyt johdot mittarin sisälle siten,
etteivät ne vahingoitu mittarin kiinnityksessä. Aseta
mittari paikoilleen käsitukiputken päähän ja kiinnitä
mittari kahdella kiinnitysruuvilla.
ISTUIN
Löysää istuimen kiinnitysruuvi ja käännä ylempi
kiinnityspala pitkittäin, laitteen suuntaisesti. Aseta istuin
paikalleen alemman kiinnityspalan uriin. Käännä ylempi
kiinnityspala istuinkiskojen päälle ja lukitse istuin
kiristämällä kiinnitysruuvi tiukkaan.
