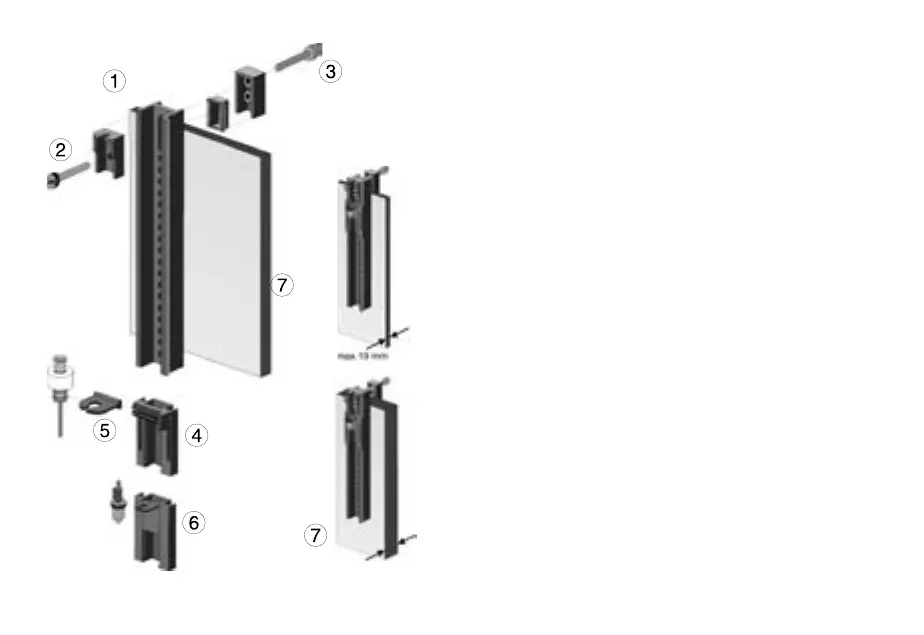

Befestigung mit Universal- Halter an
senkrechter Aquarienscheibe
Optional bis 19mm möglich mit Art. Nr. 3155.250
(1) Halter vormontieren.
(2) Einstellen der Glasstärke (max.19mm) mit der
unteren Halteschraube.
(3) Klemmschraube anziehen. Auf festen Sitz
achten.
(4) Schiebeteil mit Halteplatte für Sicherheitssensor
nach oben an gewünschte Stelle positionieren. Bei
Halteplatte (5) muß Stift in Richtung Sensor zeigen.
(6) Schiebeteil mit Halter für Arbeitssensor unter
Sicherheitssensor positionieren.
Arbeitssensor (Kabel nach oben) und
Sicherheitssensor (Kabel nach unten) in Sensorhalter
einführen, danach bis Anschlag anheben und durch
Drehen verriegeln.
Bis 39mm
(7) Für Glasscheiben bis 39mm Dicke werden
zusätzlich 2 längere Edelstahlschrauben M5x60mm
Art. Nr. 3000.244 benötigt.
max.39mm
