Die Sensoren - Schaltpunkt und Pege

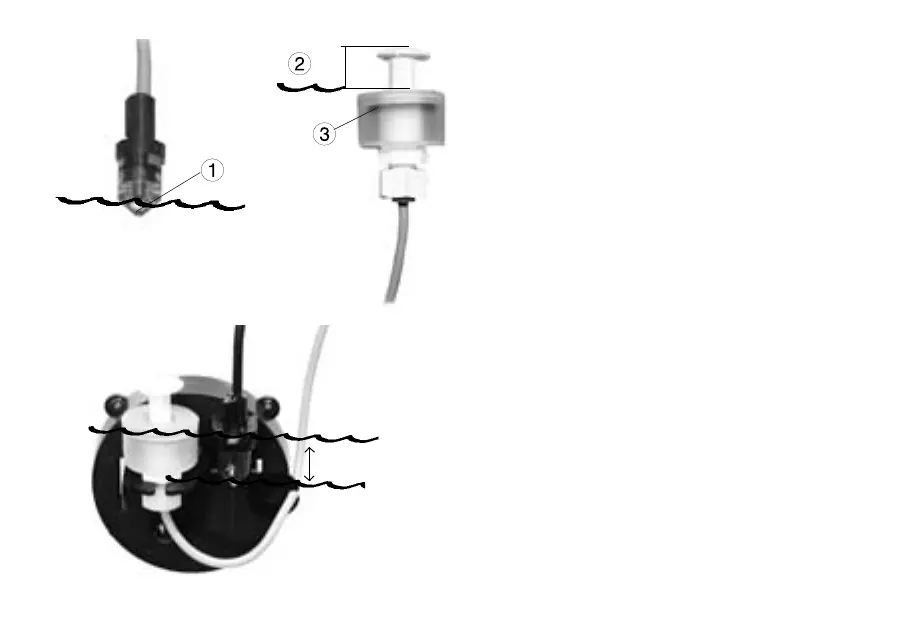

Schaltpunkt des Arbeitssensors (1) ist etwa in der
Mitte des Spitzkegels.
Der Schaltpunkt des Sicherheitssensors (2) ist etwa
11 mm vom oberen Rand. Bitte beachten, dass der
schwarze Ring (3) immer nach oben zeigt.
Bei Verwendung beider Sensoren auf dem Magnet
Holder 3155.600 (4) beträgt die Differenz von den
Schaltpunkten der Sensoren 25mm +/- 10%.
Für die Zuverlässigkeit des Sensors sollten folgende
Punkte beachtet werden:
Arbeitssensor immer in senkrechter Lage mit der
Spitze nach unten einsetzen, Kabel nach oben, nur
so arbeitet er präzise.
11mm
Too high
Level
25mm +/- 10%
