CONNECTEURS 31 VOIES MT/SPT
31-WAY MT/SPT CONNECTORS
5 de 12Rév. D
411-15599
3.3. Instructions de démontage des contacts
(voir annexe 1 et 2)
4. RECOMMANDATIONS PARTICULIÈRES DU
PRODUIT
4.1. Cablâge du connecteur
4.1.1. Mise en place des contacts
Le connecteur comprend :
- 27 alvéoles pour clip Micro Timer 2 (dont 2 pour
clips à cage doré).
- 4 alvéoles pour clip Standard Power Timer (dont
1 pour clip à cage doré).
Câbler les voies comme préconisé dans la notice
411-15515.
Mettre des bouchons pour les voies non utilisées

Désignation
Description
Notices techniques
Technical manuals
Références
References
Outil d’extraction clip SPT
SPT receptacle extraction tool
411-15057 1-1579007-6
Outil d’extraction clip MT2
MT2 receptacle extraction tool
411-15058 539960-1

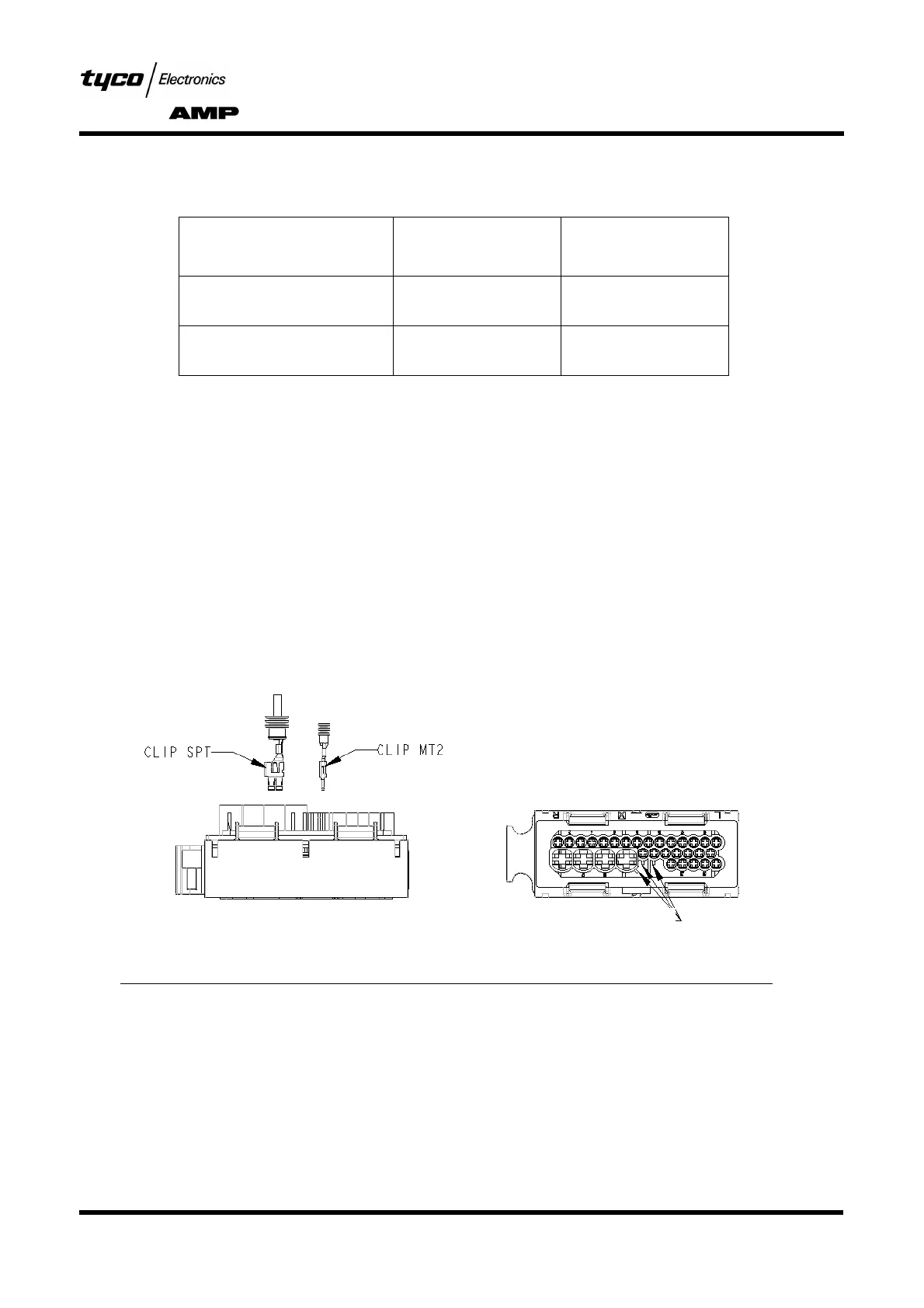

Figure 2
Alvéoles pour clips à cage doré
MT2 RECEPTACLE
SPT RECEPTACLE
3.3. Contact removal instructions
(see Appendices 1 and 2)
4. SPECIAL RECOMMENDATIONS REGARDING
PRODUCT
4.1. Wiring the connector
4.1.1. Fitting the contacts
The connector comprises:
- 27 cavities for Micro Timer 2 receptacle (including
two for gold-plated cage receptacles),
- 4 cavities for Standard Power Timer receptacle
(including one for gold-plated cage receptacles).
Wire the positions as described in manual
411-15515.
Fit plugs for unused positions.
Cavities for gold-plated cage
receptacles
