8 de 12 Rév. D
CONNECTEURS 31 VOIES MT/SPT
31-WAY MT/SPT CONNECTORS
411-15599
4.1.4. Mise en place du faisceau et capot vertical
→ Former le toron de câble vers le haut.
→ Mettre en place un demi capot (livré à part) comme
indiqué sur les schémas suivants :
→ Mettre un collier serre-câble de largeur comprise
entre 3,6 et 4,8 mm dans la gorge de la goulotte. Le
présenter de façon à ce que l’attache se trouve sur
le côté (effort maxi de serrage : 220 N).
→ Mettre le second demi capot pour finir de protéger
le toron.

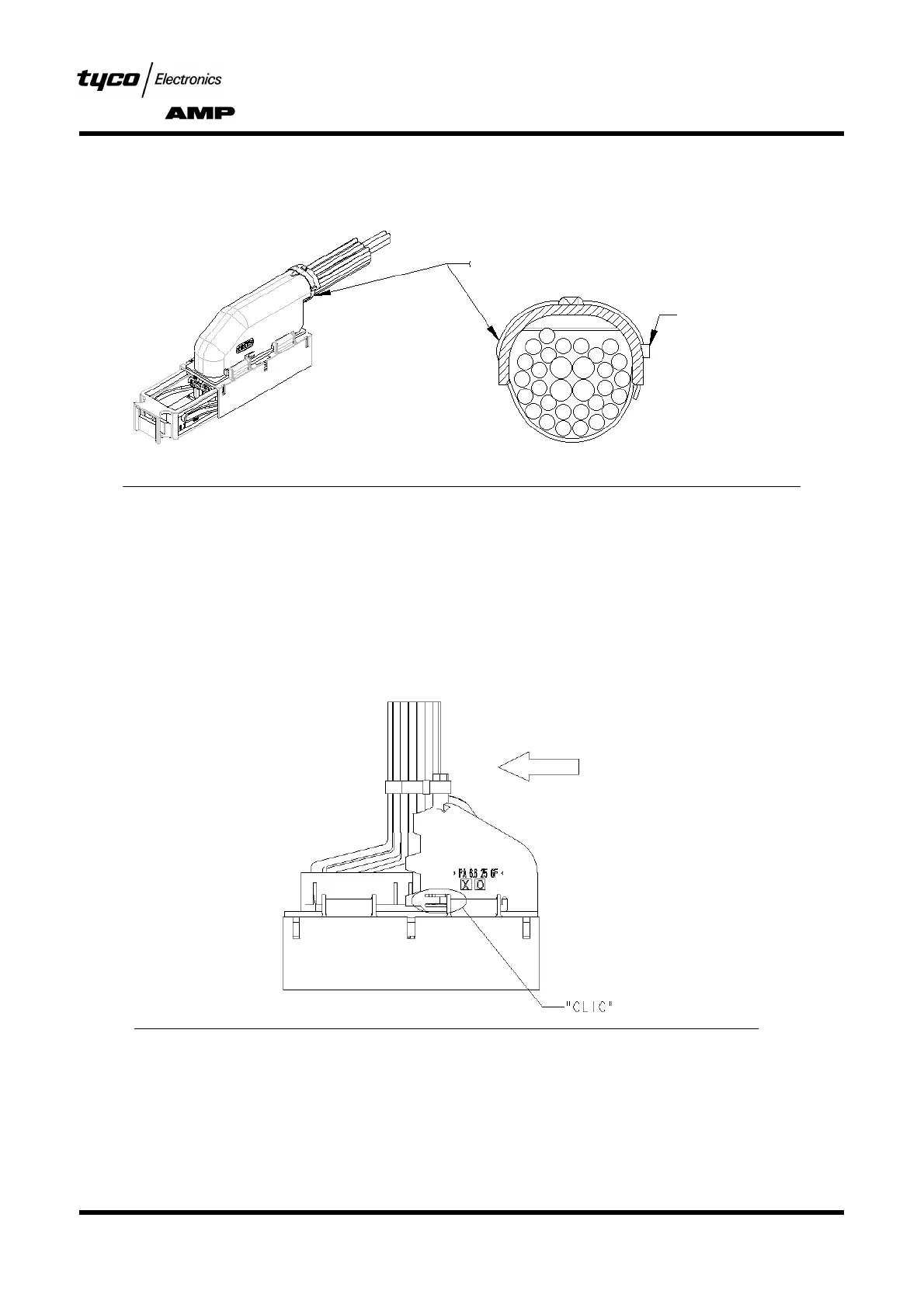

Figure 5
COLLIER DE SERRE-CABLE
CABLE CLAMP FASTENER
Figure 6
Un "clic" indique le verrouillage du capot sur le boîtier.
A "click" sound indicates that the cover is latched on the housing.
4.1.4. Fitting the cable bundle and vertical cover
→ Route the cable strand upwards.
→ Fit a half cover (supplied separately) as shown in
the diagrams below
→ Fit a cable clamp grip between 3.6 and 4.8 mm wide
in the recess on the channel. Position it so that the
fastener is located on the side (max. clamping
force: 220 N).
→ Fit the second half cover to completely protect the
strand.
ATTACHE DU COLLIER
CABLE CLAMP GRIP
COLLIER DE SERRE-CABLE
CABLE CLAMP FASTENER
