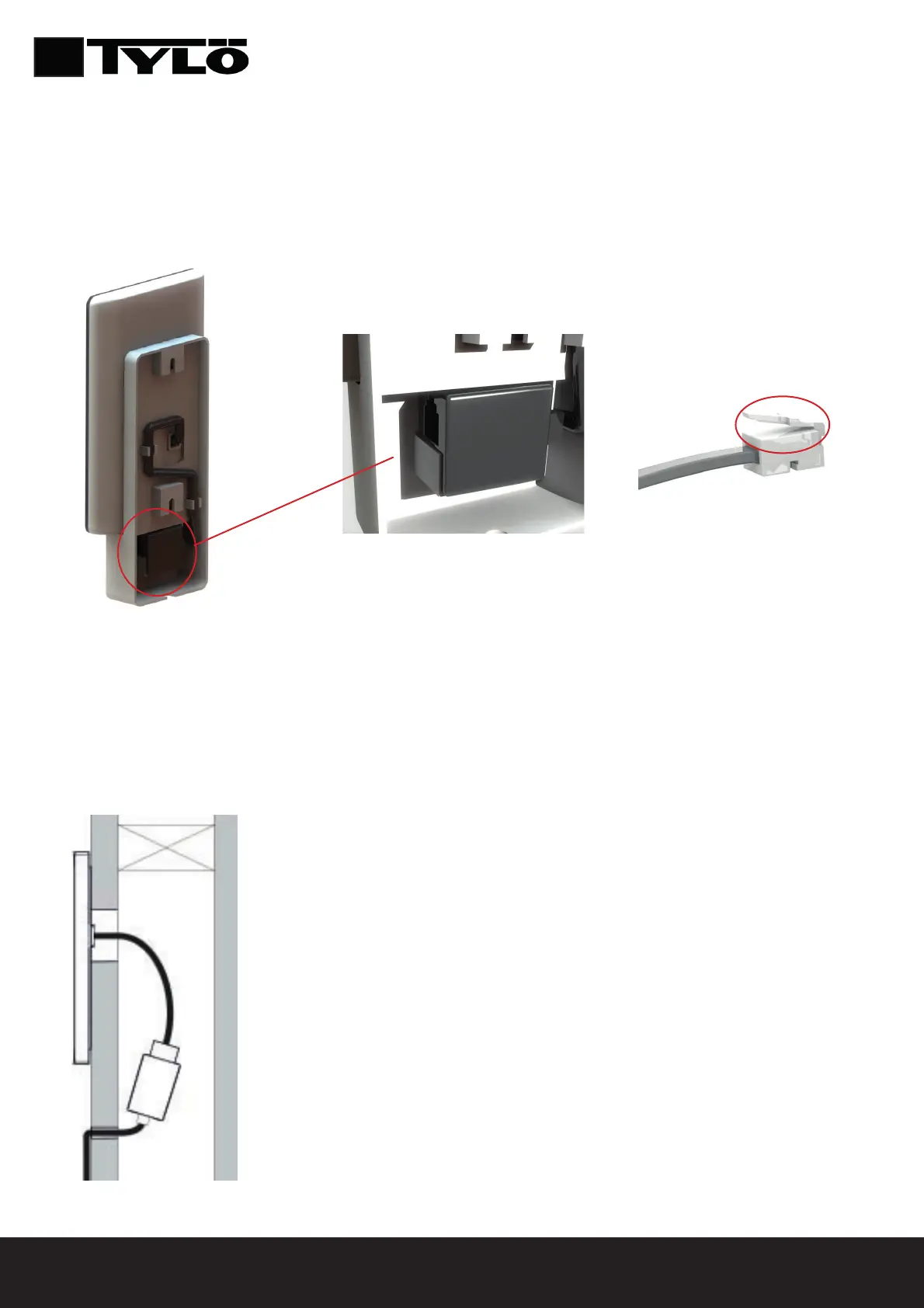

Прикрепите к кронштейну кабель и выключатель (см.рис.3 и4). Расположите выключатель в
соответствии с рисунком (если смотреть снизу, запорный язычок должен находиться слева).
Установите панель на стене. С помощью кабеля панели управления, входящего в комплект поставки,
подключите панель к нагревателю. Если кабель слишком длинный, его можно укоротить и использовать
дополнительный
выключатель из комплекта поставки. Примечание: требуются специальные клещи
(обжимные клещи для RJ10).
Рис. 3
Рис. 4 Рис. 5
Установка без кронштейна
Наклейте двустороннюю клейкую ленту на панель управления. Прежде чем прикрепить панель к стене,
подключите ее к нагревателю и проверьте, все ли работает. Снимите защитную пленку с клейкой
ленты. Подключите кабель панели, проведите контакт через отверстие в стене и крепко прижмите
панель к стене.
Если при монтаже без кронштейна
необходимо вывести кабель через стену, можно воспользоваться
следующим решением (см.рис.6). Это решение применимо только к установке внутри сауны. Глубина
отверстия, через которое проходит контакт, должна составлять не менее 30мм.
Рис. 6
46
RU
