Tylo T825H - Inside Ceiling Electrical Connections

3PersonInfraredSaunaCottage Page13 210121
Rev.2
 Place the glass panels in the slots in the ceiling. Make sure the ceiling fits tight and is flat and
level.

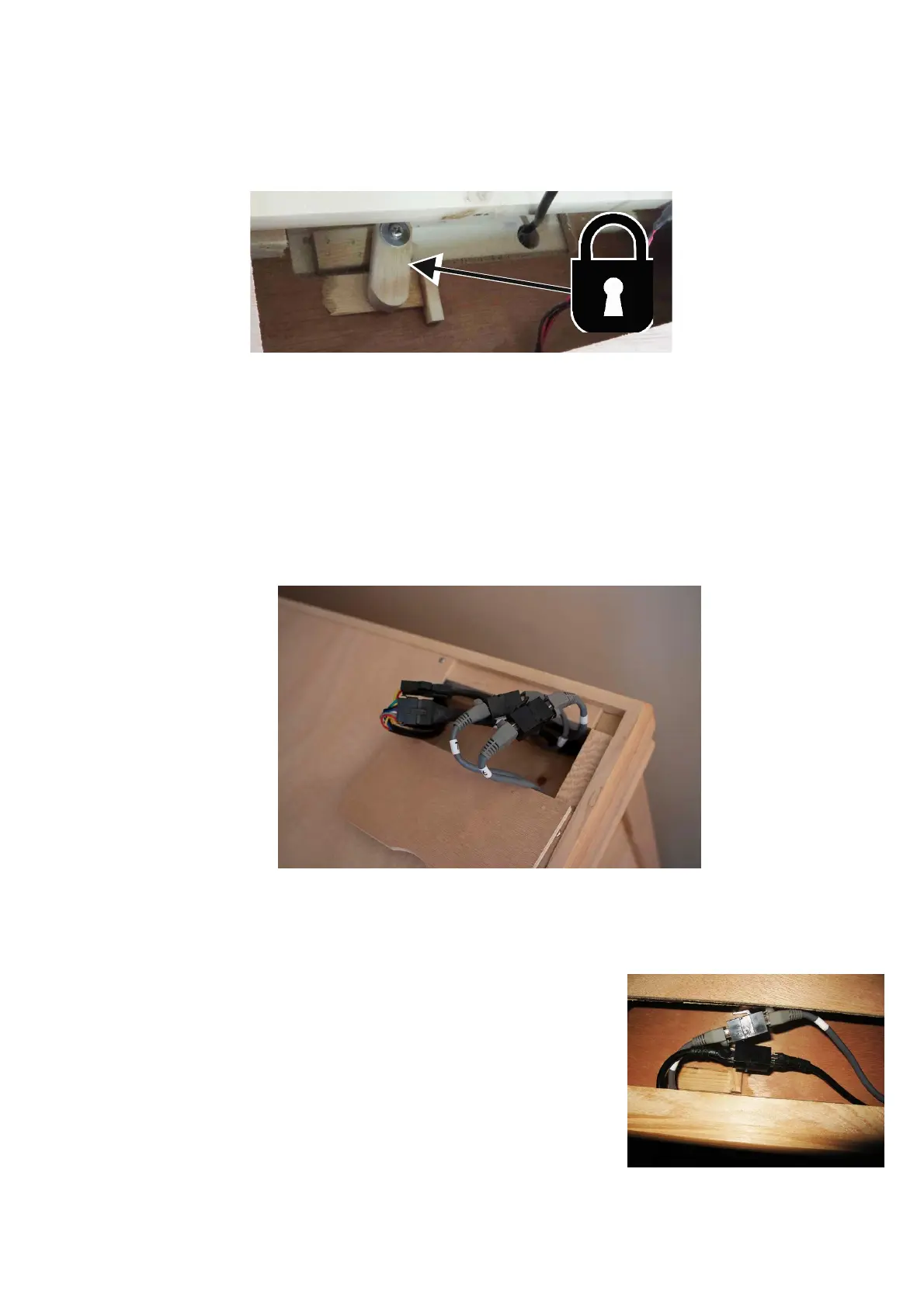

 Turn the wood ceiling cam locks to lock the ceiling into place.
Electrical Connections (inside the Ceiling panel-back right corner):
 Open all hatch doors on the ceiling to locate the necessary electrical plugs.
 Access the connectors and connect them according to the labels on the harness.
 Connect wire #4 from the Back Wall harness to the Ceiling wire #4.
 Connect wire #5 from the Back Wall harness to the Ceiling wire #5.
 Connect wire #6 from the Back Wall harness to the Ceiling wire #6.





Electrical Connections (inside Ceiling-Left front corner):


Near the Touch Screen harness in Ceiling connect Left
Wall wire #3 to Ceiling wire #3.


Connect Left Wall wire #7 to the Ceiling wire #7.

Connect Left Wall wire F to Ceiling wire F. 

Connect Left Wall wire E to Ceiling wire E.

Electrical Connections (inside Ceiling-Left rear corner-not
