Numéro de Pièce1955202 rév 5 4/15 7

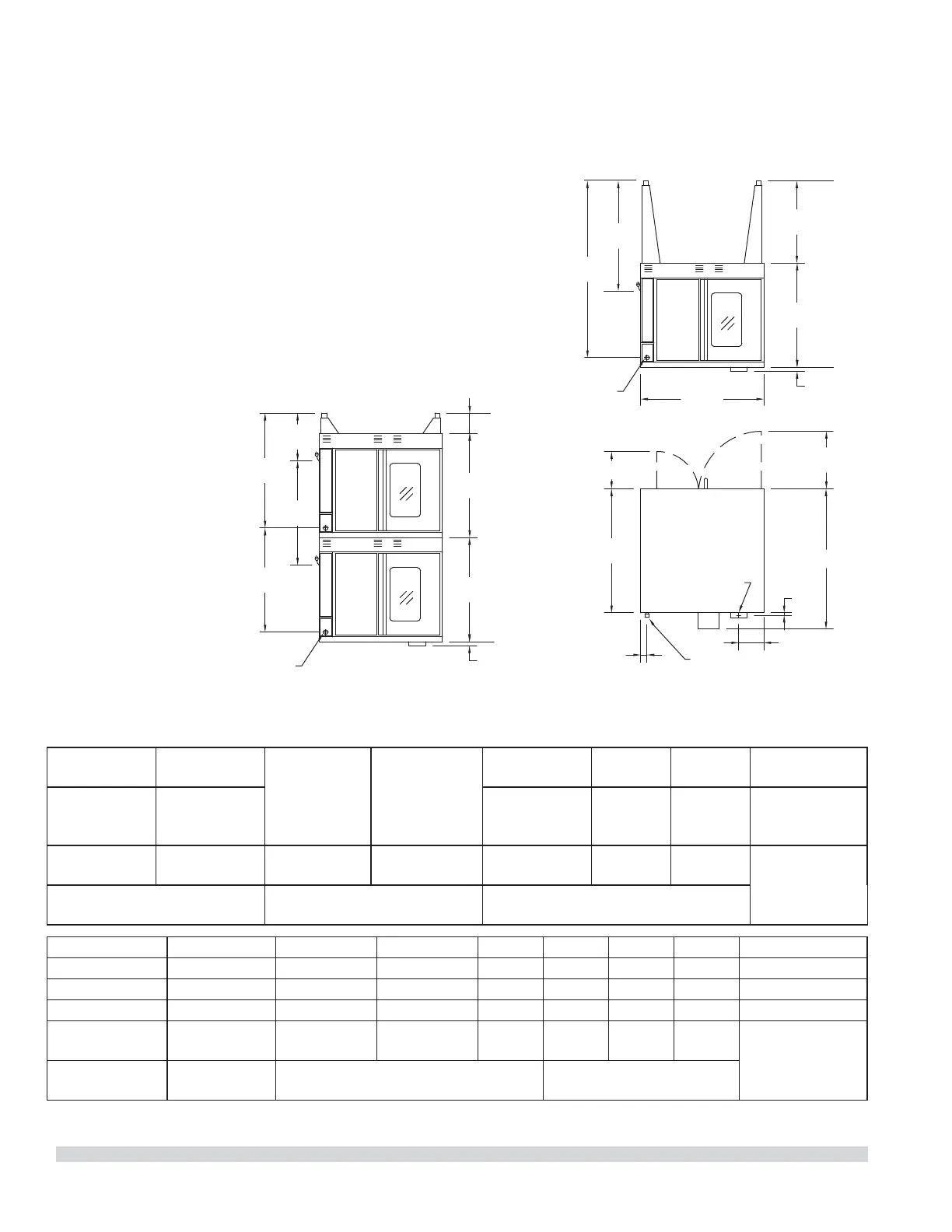

DIMENSIONS ET CARACTÉRISTIQUES, MODÈLE SGM
“D”
VUE DU HAUT
38"
[965mm]
25-3/8"
[645mm]
54-9/16"
[1386mm]
3/4" N.P.T.
ADMISSION DE GAZ
3/4" ADMISSION
DE GAZ ARRIÈRE
3/4" ADMISSION
DE GAZ ARRIÈRE
7-3/4"
[197mm]
2"
[51mm]
3/4"
[19mm]
38-1/4"
[972mm]
11-1/2"
[292mm]
17-3/4"
[451mm]
1-1/4"
[32mm]
32-1/8"
[816mm]
34"
[864mm]
6-1/4"
[159mm]
VUE DU DEVANT
DU FOUR DOUBLE
32-1/8"
[816mm]
32-1/8"
[816mm]
1-1/4"
[32mm]
32-1/8"
[816mm]
32-1/8"
[816mm]
14-3/4"
[375mm]
35-7/16"
[900mm]
(moteur
compris)
VUE DU DEVANT
DU FOUR SIMPLE
Modèle
Intérieur Dimenstions: en
(mm)
Extérieur Dimensions: En (mm) Poids à la
livraison
Dimension à la
livraison
W H D W H D Livres/
kilogramme
Pied carré
SGM-100S1 29 (736) 24 (610) 24 (610) 38 (965) 57-1/2 (1461) 39-1/4(997) 510/232 42
SGM-100D1 29 (736) 24 (610) 28 (711) 38 (965) 57-1/2 (1461) 43-1/4(1099) 510/232 42
SGM-200S1 29(736) 24(610) 24(610) 38(965) 70-1/2 (1791) 39-1/4(997) 1024/464 84
SGM-200D1 29(736) 24(610) 28 (711) 38(965) 70-1/2 (1791) 43-1/4(1099) 1024/464 84
Modèles
Indices à l'entrée, gaz naturel & gaz
propane
Pression de fonctionnement * Caractéristiques électriques
BTU/hr
Équival.
kW
Entrée de gaz Naturel Propane 120V/1Ph 240V/1Ph
Four simple 60,000 17. 6
(1 )@ 3/4
pouce
(1,90cm) PTN
4,5 pouces
(12,70cm) WC
(11millibars)
10 pouces
(25,40cm) WC
(25millibars)
(1)@9,8A (1)@5,2A
Double four 120,000 35.2
(1 )@1 pouce
PTN (2)@9,8A (2)@5,2A
Pression maximale 13,8 pouces (20,32cm) WC @70°F (21°C).
Il existe de nombreux codes locaux et il est de la responsabilité du propriétaire que ces appareils soient conformes à ces codes.
Ces appareils sont conçus pour une utilisation commerciale par un personnel ayant reçu une formation.
Notes:
1. Caractéristiques électriques standard incluant les exigences du moteur.
2. (Appareils 120V) 115V 3/4 HP, moteur à 2 vitesses; 1140 et 1725 T/M 60 Hz
3. (Appareils 240V) 200-240V 3/4 HP, moteur à 2 vitesses; 1140 et 1725 T/M 60 Hz
4. Un cordon d'alimentation de 6 pieds est fourni pour chaque prise 120V avec  che (NEMA
numéro 5-15P).
5. U.S Range recommande un circuit séparé de 15ampères pour chaque appareil de 120V.
(Modèles fabriqués avant juin 2012)
