Numéro de Pièce1955202 rév 5 4/156

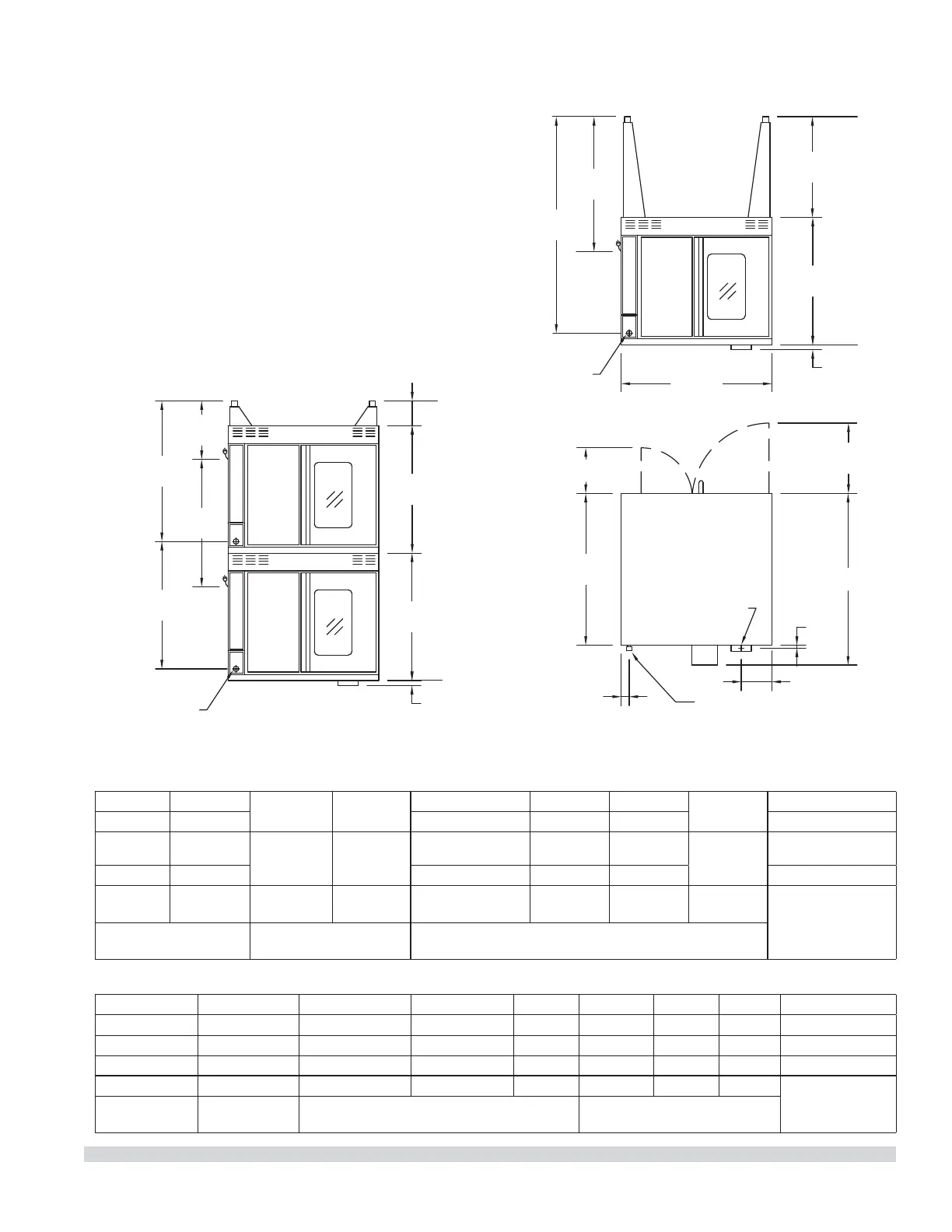

DIMENSIONS ET CARACTÉRISTIQUES, MODÈLE SUMG
“D”
VUE DU HAUT
38"
[965mm]
25-3/8"
[645mm]
54-9/16"
[1386mm]
3/4" N.P.T.
ADMISSION DE GAZ
3/4" ADMISSION
DE GAZ ARRIÈRE
3/4" ADMISSION
DE GAZ ARRIÈRE
7-3/4"
[197mm]
2"
[51mm]
3/4"
[19mm]
(moteur
compris)
TUYAU: 2-3/8" x 5"
[60mm x 127mm]
38-1/4"
[972mm]
11-1/2"
[292mm]
17-3/4"
[451mm]
1-1/4"
[32mm]
32-1/8"
[816mm]
34"
[864mm]
VUE DU DEVANT
DU FOUR SIMPLE
6-1/4"
[159mm]
VUE DU DEVANT
DU FOUR DOUBLE
32-1/8"
[816mm]
32-1/8"
[816mm]
1-1/4"
[32mm]
32-1/8"
[816mm]
32-1/8"
[816mm]
14-3/4"
[375mm]
35-7/16"
[900mm]
Notes:
1. Caractéristiques électriques standard incluant les exigences du moteur.
2. (Appareils 120V) 115V 3/4 HP, moteur à 2 vitesses; 1140 et 1725 T/M 60 Hz
3. (Appareils 240V) 200-240V 3/4 HP, moteur à 2 vitesses; 1140 et 1725 T/M 60 Hz.
4. Un cordon d'alimentation de 6 pieds est fourni pour chaque prise 120V avec  che
(NEMA numéro 5-15P)
5. U.S Range recommande un circuit séparé de 15ampères pour chaque appareil de
120V.
Modèle
Intérieur Dimensions: po
(mm)
Extérieur Dimensions: po (mm) Poids
d’expédition
Volume
d’expédition
L H P L H “D” (w/moteur) livre/kilogram Pied cube
SUMG-100 29 (736) 24 (610) 24 (610) 38 (965) 57-1/2 (1461) 41-1/4 (1048) 515 / 230 64
SUMG-200 29 (736) 24 (610) 24 (610) 38 (965) 70-1/2 (1791)** 41-1/4 (1048) 1030 / 465 128
SUMG-GS-10-ESS 29 (736) 24 (610) 24 (610) 38 (965) 57-1/2 (1461) 41-1/4 (1048) 515 / 230 64
SUMG-GS-20-ESS 29 (736) 24 (610) 24 (610) 38 (965) 70-1/2 (1791)** 41-1/4 (1048) 1030 / 465 128
** Hauteur avec les jambes ou à roulettes standard. Hauteur avec roulettes à profil bas (double pont) est 68-1 / 2 “(1740mm).
Modèles
Débit calorifique Pression d'utilisation *
Caractéristiques
électriques
BTU/h
kW
Équival.
Admission
de gaz
Naturel Propane 120V/1Ph 240V/1Ph
SUMG-100 gaz
naturel et
propane
53000 15,53 (1) à 3/4po NPT
4poWC
(10mbar)
10poWC
(25mbar)
(1) à 9,8A (1) à 5.2A
SUMG-200
106000 31,06 (1) à 1poNPT
(2) à 9,8A (2) à 5.2A
SUMG-GS-10-ESS
gaz
naturel
53 000 15,53 (1) à 3/4po NPT
4poWC
(10mbar)
----
(1) à 9,8A (1) à 5.2A
SUMG-GS-20-ESS 106 000 31,06 (1) à 1poNPT (2) à 9,8A (2) à 5.2A
*Pression maximale 13,8poWC à 70°F (21°C).
De nombreux codes locaux existent et il est de la responsabilité du propriétaire et de l'installateur de se conformer à ces codes.
Ces appareils sont destinés à un usage commercial par un personnel qualifié.
