Manual de uso para bombas térmicas para piscinas Heatermax Compact 10 / 20
5
18
Apreciado cliente:
Enhorabuena por la compra de la bomba térmica para piscinas Heatermax Compact. La bomba térmica Heatermax Compact calienta el agua de su piscina y la mantiene a una temperatura constante, cuando la tem-
peratura externa se encuentra entre 12°C y 42°C. Este manual de uso contiene toda la información necesaria para la instalación, uso y mantenimiento de la bomba térmica para piscinas. Por favor, lea atentamente
este manual de uso y consérvelo cuidadosamente para futuras consultas.
ATENCIÓN: El instalador es responsable de la instalación del producto y debe tener en cuenta todas las instrucciones de instalación y mantenimiento del equipo, así como la normativa
vigente.

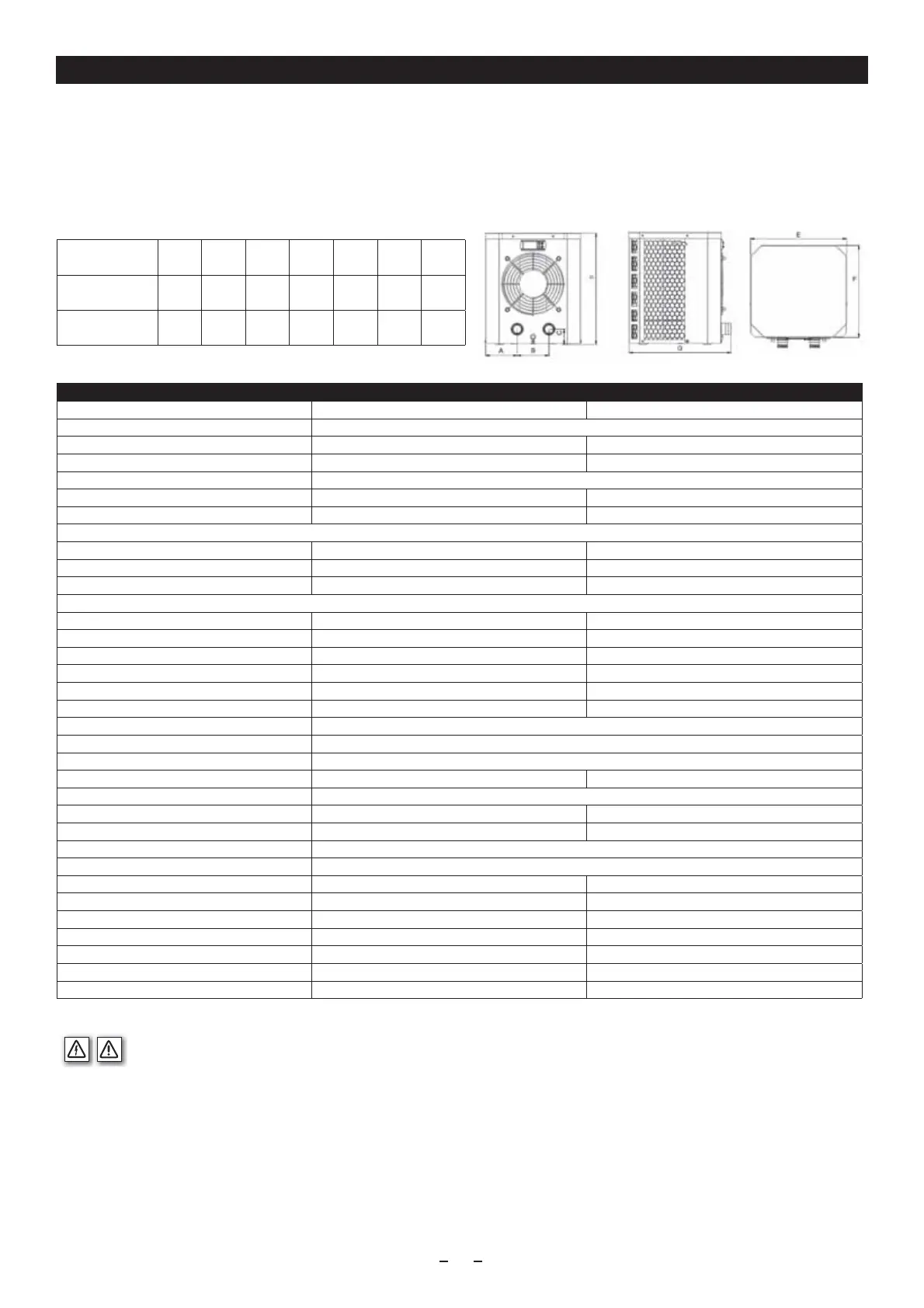

Dimensiones
Modelo Heatermax Compact 10 Heatermax Compact 20
N.° de artículo 7505503 7505504
Tensión / Frecuencia / Fase 220-240V ~ 50Hz / 1 Phase
Corriente nominal 2,6 A 4,4 A
Protección recomendada 10 A 10 A
Cable de alimentación 2,5 m / enchufe con interruptor diferencial
Clase de protección I I
Tipo de protección IP X4 IP X4
Potencia caloríca para condición 1: aire 27°C / agua 27°C / humedad del aire 80%
Potencia caloríca 2,50 kW 4,20 kW
Consumo de corriente 0,59 kW 0,91 kW
Índice de ecacia (COP) 4,2 4,2
Potencia caloríca para condición 2: aire 15°C / agua 26°C / humedad del aire 70%
Potencia caloríca 1,90 kW 3,20 kW
Consumo de corriente 0,56 kW 0,91 kW
Índice de ecacia (COP) 3,9 3,5
Capacidad máx. de la piscina 10 m3 m3
Caudal de agua mín. 2 m3/h 2 m3/h
Presión del agua máx. 15 kPa 15 kPa
Temperatura del agua (rango de servicio) 15°C - 35°C
Temperatura del aire (rango de servicio) 12°C - 42°C
Entrada / Salida 38/32 mm
Compresor (tipo/marca) Rotación/Mitsubishi Rotación/Hitachi
Sentido de ventilación Horizontal
Nivel de ruido a 1 m de distancia 57 dB(A) 55 dB(A)
Nivel de ruido a 10 m de distancia 48 dB(A) 46 dB(A)
Carcasa acero inoxidable galvanizado
Intercambiador de calor Titanio (en recipiente de PVC)
Gas refrigerador R32 150 g 280 g
Valor GWP 675 675
Equivalencia CO2 0,19 t 0,10 t
Largo 310 mm 434 mm
Ancho 356,5 mm 432,5 mm
Alto 365 mm 460 mm
Peso neto 18 kg 26 kg
Datos técnicos
Modelo A B C D E F G
Heatermax COMPACT 10 103mm 103mm 51mm 375mm 310mm 300mm 356.5mm
Heatermax COMPACT 20 132.5mm 168mm 50.7mm 460mm 434mm 371mm 432.5mm
Heatermax Compact 10 / 20 contiene gases uorados de efecto invernadero. Sujeto a modicaciones
Disposiciones de seguridad
Este equipo ha sido construido en base al estado actual de la técnica, teniendo en cuenta los reglamentos de seguridad actuales. No obstante, la utilización de este equipo puede representar peligros para personas
y bienes materiales, si se utiliza incorrectamente o de forma contraria a la nalidad de uso, o si no se tienen en cuenta las indicaciones de seguridad.
¡ATENCIÓN! En conformidad con las directivas armonizadas y normas de seguridad europeas, la instalación, servicio y trabajos de reparación en el equipo, así como la instalación y/o mante-
nimiento del cable de alimentación deben ser realizados por una empresa especializada autorizada y cualicada. Antes de comenzar con los trabajos de instalación, servicio o manteni-
miento, o la utilización del equipo, el técnico encargado de realizar estas tareas deberá haber leído y comprendido el manual de uso.
• El suministro de corriente debe coincidir con las especicaciones del producto. ¡No conecte el equipo si el suministro de corriente no se corresponde con las normas especicadas (VDE 0100-702)! Obtendrá más
información de su instalador eléctrico local reconocido.
• El circuito de corriente para el equipo debe estar protegido mediante un interruptor diferencial (FI o RCD) con una corriente de defecto máx. de 30 mA.
• La bomba térmica debe instalarse a una distancia mínima de 2 m de la piscina.
• La conexión eléctrica de la bomba térmica debe encontrarse a una distancia mínima de 3,5 m de la piscina.
