Mode d‘emploi pour les pompes à chaleur des piscines Heatermax Compact 10 / 20
4
2
Cher client,
Toutes nos félicitations pour avoir choisi la pompe à chaleur de piscines Heatermax Compact. La pompe à chaleur Heatermax Compact réchaue l‘eau dans votre bassin et la maintient à une température constante
lorsque la température extérieure se situe entre 12°C et 42°C. Le présent mode d‘emploi contient l‘ensemble des informations nécessaires pour l‘installation, la mise en service et la maintenance de la pompe à
chaleur des piscines. Veuillez lire le présent mode d‘emploi en toute conscience et conservez-le soigneusement.
ATTENTION : l‘installateur est responsable de l‘installation du produit et doit suivre l‘ensemble des instructions relatives à l‘installation et à la maintenance de l‘appareil et se conformer
aux prescriptions en vigueur.

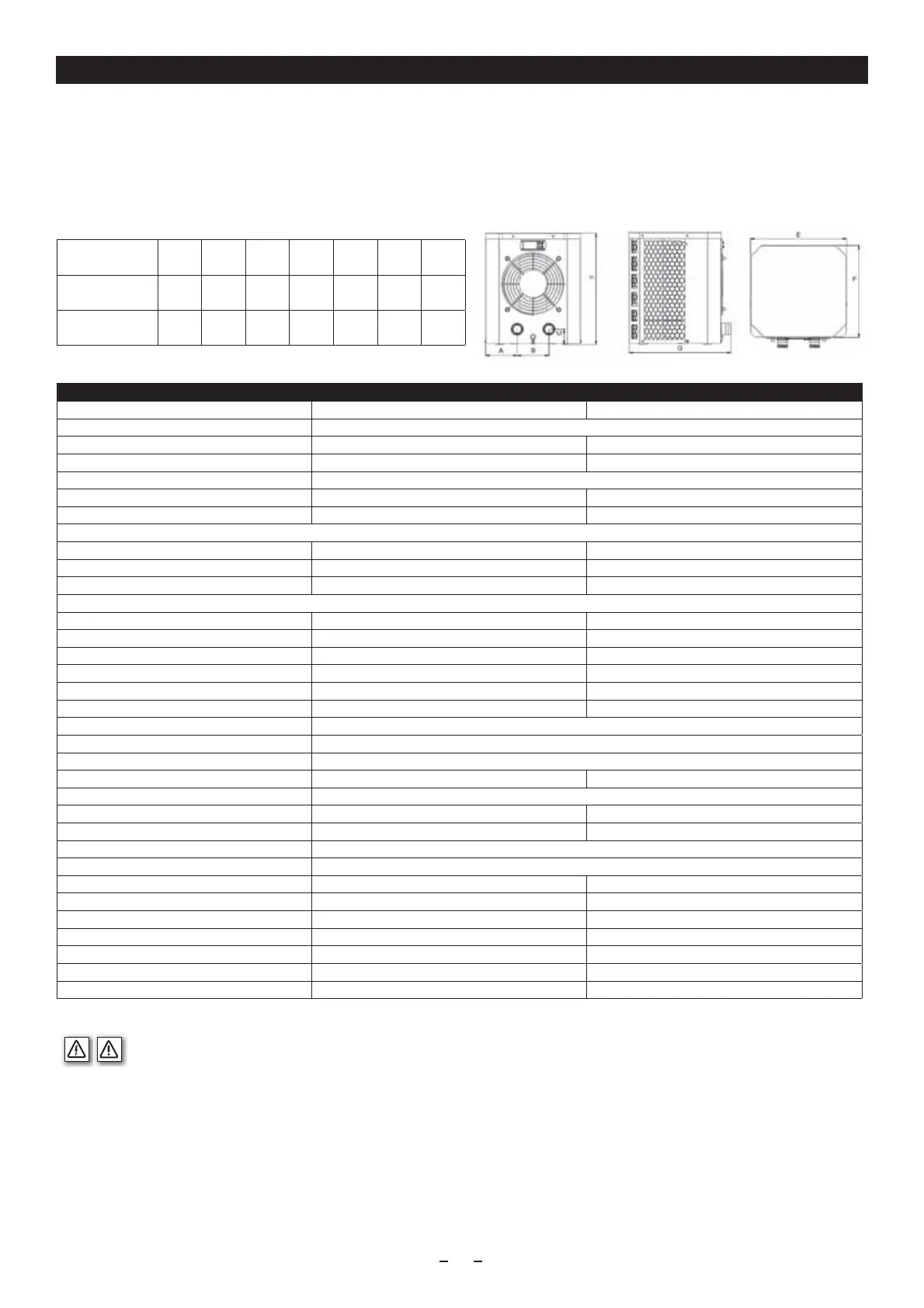

Dimensions
Modell Heatermax Compact 10 Heatermax Compact 20
Réf. art. 7505503 7505504
Fréquence / tension / phase 220-240V ~ 50Hz / 1phase
Courant nominal 2,6 A 4,4 A
Fusible recommandé 10 A 10 A
Câble d'alimentation 2,5 m / connecteur avec disjoncteur (Fi) à courant de défaut (Fi)
Classe de protection I I
Indice de protection IP X4 IP X4
Puissance calorique dans le cas de gure 1 : air 27°C / eau 27°C / humidité de l'air 80%
Puissance calorique 2,50 kW 4,20 kW
Consommation de courant 0,59 kW 0,91 kW
Coecient de performance (COP) 4,2 4,2
Puissance calorique dans le cas de gure 2 : air 15°C / eau 26°C / humidité de l'air 70%
Puissance calorique 1,90 kW 3,20 kW
Consommation de courant 0,56 kW 0,91 kW
Coecient de performance (COP) 3,9 3,5
Volume max. du bassin 10 m3  m3
Débit min. de l'eau 2 m3/h 2 m3/h
Pression d'eau max. 15 kPa 15 kPa
Température de l'eau (zone de service) 15°C - 35°C
Température de l'air (zone de service) 12°C - 42°C
Entrée / sortie 38/32 mm
Compresseur (type/marque) Rotation/Mitsubishi Rotation/Hitachi
Sens de ventilation Horizontal
Niveau sonore à un intervalle de 1 m 57 dB(A) 55 dB(A)
Niveau sonore à un intervalle de 10 m 48 dB(A) 46 dB(A)
Boîtier Acier inoxydable galvanisé
Échangeur thermique Titane(dans récipient en PVC)
Gaz de refroidissement R32 150 g 280 g
Valeur GWP 675 675
Équivalent CO2 0,19 t 0,10 t
Longueur 310 mm 434 mm
Largeur 356,5 mm 432,5 mm
Hauteur 365 mm 460 mm
Poids net 18 kg 26 kg
Données techniques
Modèle A B C D E F G
Heatermax COMPACT 10 103mm 103mm 51mm 375mm 310mm 300mm 356.5mm
Heatermax COMPACT 20 132.5mm 168mm 50.7mm 460mm 434mm 371mm 432.5mm
Les Heatermax Compact 10 / 20 contiennent des gaz à eet de serre uorés. Sous réserve de modications
Consignes de sécurité
Cet appareil a été construit selon les dernières connaissances techniques et en prenant en considération les prescriptions de sécurité existantes. Néanmoins, des risques peuvent émaner de cet appareil pour les
personnes et les objets lorsque ce dernier est utilisé de façon incorrecte et/ou non conforme au but d‘utilisation ou que les consignes de sécurité ne sont pas respectées.
ATTENTION !L‘installation, l‘entretien et les travaux de réparation doivent être eectués sur l‘appareil et l‘installation et/ou la maintenance du câble d‘alimentation doit être réalisée par
une entreprise spécialisée agréée et qualiée conformément aux directives et normes de sécurité européennes harmonisées. Avant d‘entreprendre l‘installation, la mise en service, les
travaux d‘entretien ou de maintenance, le personnel qualié chargé de ces tâches doit avoir lu et compris le mode d‘emploi.
• L‘alimentation électrique doit respecter les spécications du produit. Ne raccordez pas l‘appareil si l‘alimentation électrique ne respecte pas les prescriptions spéciées (VDE 0100-702) ! Vous pouvez obtenir de
plus amples informations auprès de votre installateur électrique local reconnu.
• Le circuit électrique pour l‘appareil doit être protégé par un dispositif de protection à courant de défaut (FI et/ou RCD) avec un courant de défaut nominal de max. 30 mA.
• La pompe à chaleur doit avoir été installée avec un intervalle minimum de 2 m par rapport au bassin.
• Le branchement électrique de la pompe à chaleur doit se trouver à une distance minimum de 3,5 m du bassin.
