Bedienungsanleitung für Schwimmbecken-Wärmepumpen Heatermax Compact 10 / 20
2
6
Lieber Kunde,
wir gratulieren Ihnen zum Kauf der Schwimmbecken-Wärmepumpe Heatermax Compact. Die Heatermax Compact Wärmepumpe erwärmt das Wasser in Ihrem Pool und hält es auf einer konstanten Temperatur,
wenn die Außentemperatur zwischen 12°C und 42°C liegt. Diese Bedienungsanleitung enthält alle notwendigen Informationen zu Installation, Betrieb und Wartung der Schwimmbecken-Wärmepumpe. Bitte lesen
Sie diese Bedienungsanleitung gewissenhaft durch und bewahren Sie sie sorgfältig auf.
ACHTUNG: Der Installateur ist verantwortlich für die Installation des Produkts und sollte alle Anweisungen zur Installation und Wartung des Gerätes befolgen und die geltenden Vorschriften
beachten.

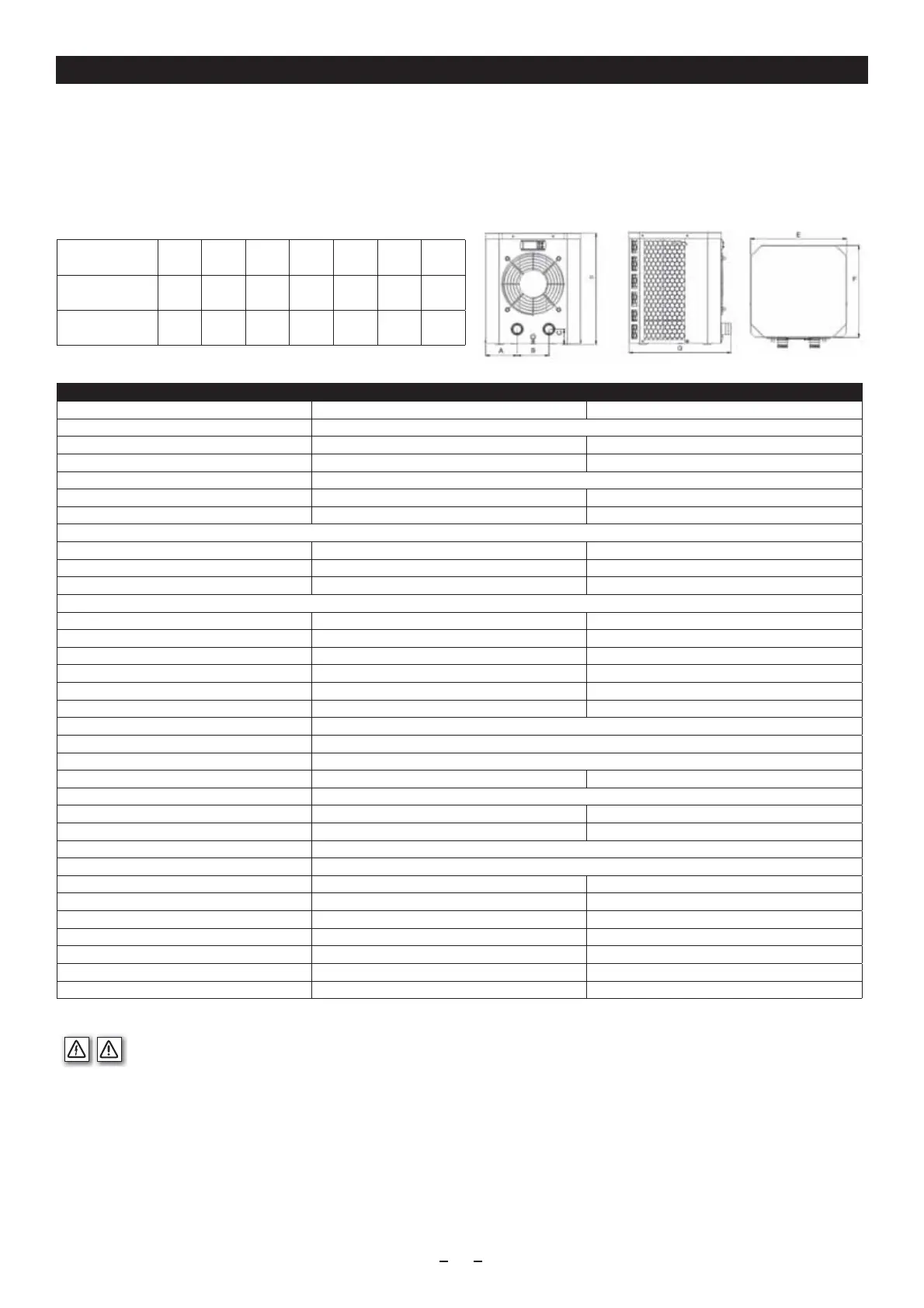

Abmessungen
Modell Heatermax Compact 10 Heatermax Compact 20
Artikel-Nr. 7505503 7505504
Spannung / Frequenz / Phase 220-240V ~ 50Hz / 1 Phase
Nennstrom 2,6 A 4,4 A
Empfohlene Sicherung 10 A 10 A
Netzkabel 2,5 m / Stecker mit Fehlerstrom (Fi)-Schutzschalter
Schutzklasse I I
Schutzart IP X4 IP X4
Heizleistung bei Bedingung 1: Luft 27°C / Wasser 27°C / Luftfeuchtigkeit 80%
Heizleistung 2,50 kW 4,20 kW
Stromverbrauch 0,59 kW 0,91 kW
Leistungszahl (COP) 4,2 4,2
Heizleistung bei Bedingung 2: Luft 15°C / Wasser 26°C / Luftfeuchtigkeit 70%
Heizleistung 1,90 kW 3,20 kW
Stromverbrauch 0,56 kW 0,91 kW
Leistungszahl (COP) 3,9 3,5
Max. Pool-Volumen 10 m3 m3
Mind. Wasserdurchuss 2 m3/h 2 m3/h
Max. Wasserdruck 15 kPa 15 kPa
Wassertemperatur (Betriebsbereich) 15°C - 35°C
Lufttemperatur (Betriebsbereich) 12°C - 42°C
Einlass / Auslass 38/32 mm
Kompressor (Typ/Marke) Rotation/Mitsubishi Rotation/Hitachi
Lüftungsrichtung Horizontal
Geräuschpegel bei 1 m Abstand 57 dB(A) 55 dB(A)
Geräuschpegel bei 10 m Abstand 48 dB(A) 46 dB(A)
Gehäuse verzinkter Stahl
Wärmetauscher Titan (in PVC-Behälter)
Kühlgas R32 150 g 280 g
GWP-Wert 675 675
CO2-Äquivalent 0,19 t 0,10 t
Länge 310 mm 434 mm
Breite 356,5 mm 432,5 mm
Höhe 365 mm 460 mm
Nettogewicht 18 kg 26 kg
Technische Daten
Model A B C D E F G
Heatermax COMPACT 10 103mm 103mm 51mm 375mm 310mm 300mm 356.5mm
Heatermax COMPACT 20 132.5mm 168mm 50.7mm 460mm 434mm 371mm 432.5mm
Heatermax Compact 10 / 20 enthalten uorierte Treibhausgase. Änderungen vorbehalten
Sicherheitsbestimmungen
Dieses Gerät wurde nach dem aktuellen Stand der Technik und unter Berücksichtigung der bestehenden Sicherheitsvorschriften gebaut. Trotzdem können von diesem Gerät Gefahren für Personen und Sachwerte
ausgehen, wenn dieses unsachgemäß bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder die Sicherheitshinweise nicht beachtet werden.
ACHTUNG! Entsprechend den harmonisierten Europäischen Richtlinien und Sicherheitsnormen müssen Installation, Service und Reparaturarbeiten am Gerät sowie Installation und/oder
Wartung des Netzkabels durch einen zugelassenen und qualizierten Fachbetrieb durchgeführt werden. Bevor dieser mit der Installation, dem Betrieb, den Service- oder Wartungsarbei-
ten beginnen, muss die mit diesen Aufgaben beauftragte Fachkraft die Bedienungsanleitung gelesen und verstanden haben.
• Die Stromversorgung muss den Produktspezikationen entsprechen. Schließen Sie das Gerät nicht an, wenn die Stromversorgung die spezizierten Vorschriften (VDE 0100-702) nicht erfüllt! Weitere
Informationen können Sie von Ihrem lokalen, anerkannten Elektro-installateur erhalten.
• Der Stromkreis für das Gerät muss über eine Fehlerstrom-Schutzeinrichtung (FI bzw. RCD) mit einem Bemessungs-Fehlerstrom von max. 30 mA abgesichert sein.
• Die Wärmepumpe muss mit einem Abstand von mindestens 2 m vom Swimmingpool installiert werden.
• Der Stromanschluss der Wärmepumpe muss sich mindestens 3,5 m vom Swimmingpool entfernt benden.
