UHPPOTE HBK-A02 - 页 13

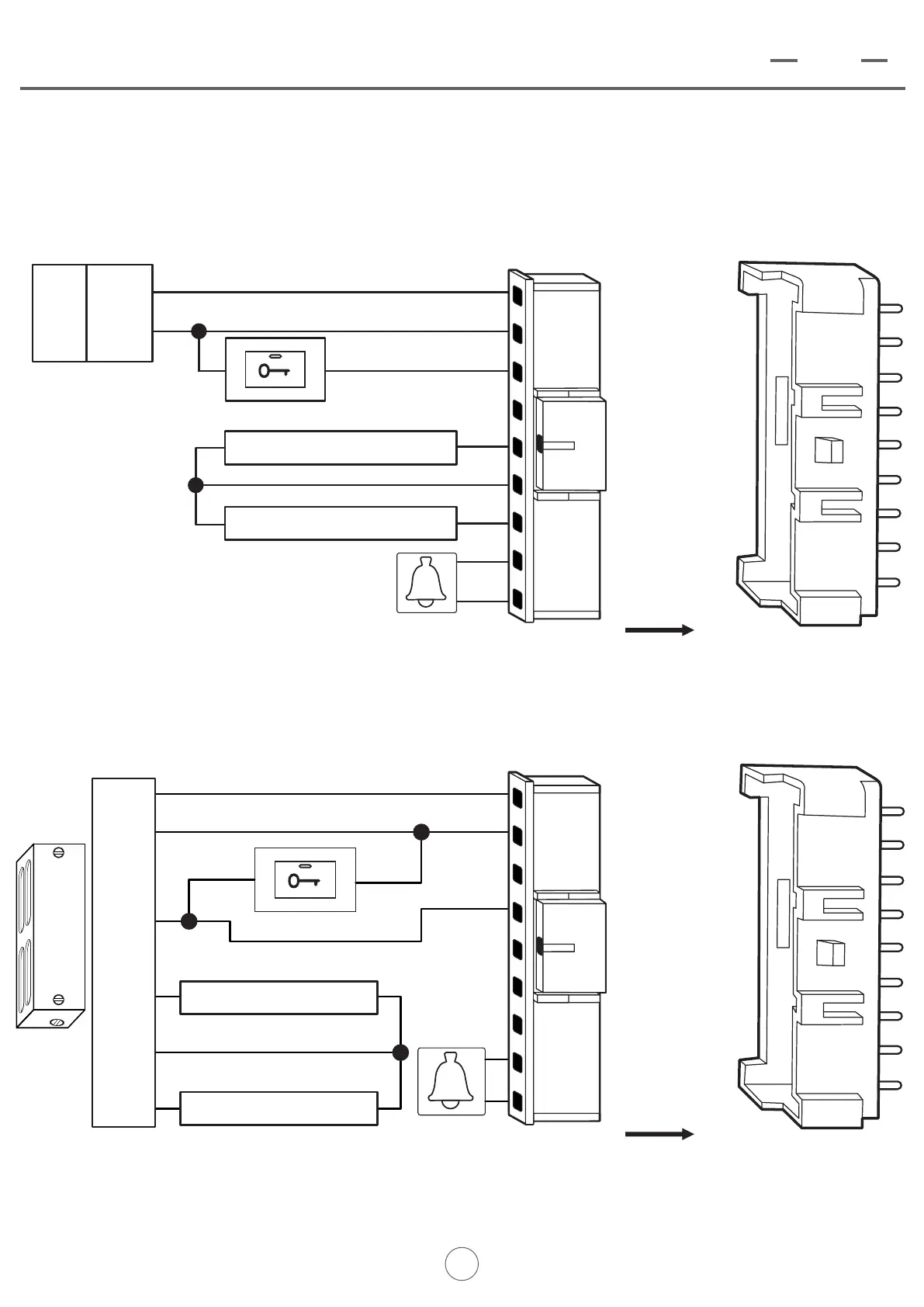

6 Diagrama de cableado
Diagrama de potencia común
Diagrama de potencia especial
GND ( )Negro
+12V (Rojo)
PUSH ( )Verde
NO ( )Azul
COM ( )Blanco
NC ( ) Marrón
OPEN (Amarillo)
Reloj
BELL ( )Rosa
Poder
+12V
GND
- +
- +
Botón de salida
+ -
+ -
Conexión
BELL ( )Rosa
12
GND ( )Negro
+12V (Rojo)
PUSH ( )Verde
NO ( )Azul
COM ( )Blanco
NC ( ) Marrón
OPEN (Amarillo)
BELL ( )Rosa
Conexión
BELL ( )Rosa
Botón de salida
Bloqueo Fail-Safe
Bloqueo Fail-Secure
Reloj
Bloqueo Fail-Secure
Bloqueo Fail-Safe
+12V
GND
NO
COM
NC
PUSH
12VDC
Fuente de alimentación especial
ES
