40
Paso 3- Fije orejetas de pala sobre los extremos del hilo o suelde los
extremos con estaño para conseguir un acabado seguro.
Paso 4- Conecte los extremos de los hilos a su amplificador como sigue:

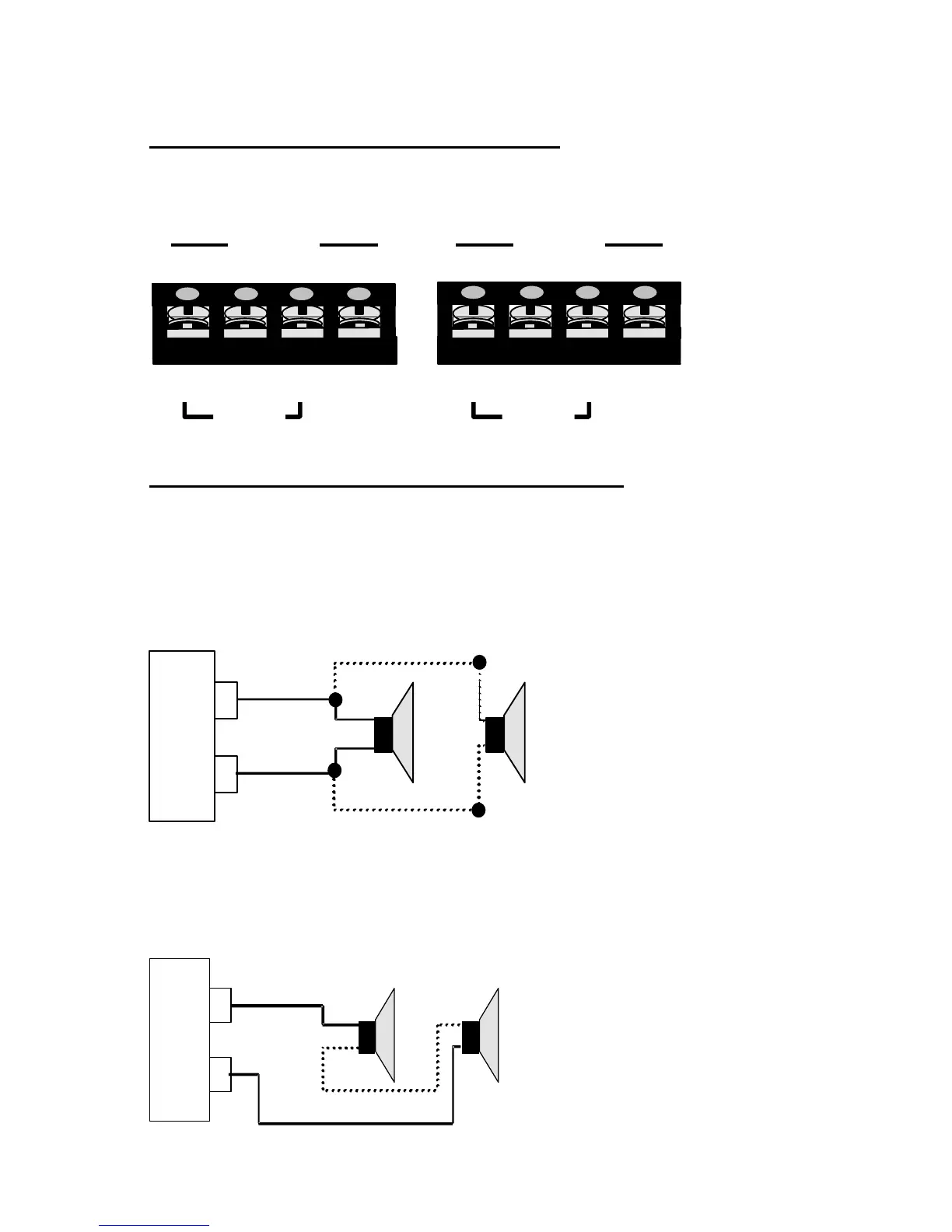

TERMINALES DE LOS ALTAVOCES
Siga las marcas, (A/B/C/D+)(A/B/C/D-), de polaridad y canal,
asegurándose de que se correspondan con el canal y la polaridad de las
conexiones en los altavoces.
CONEXIÓN DE ALTAVOCES MÚLTIPLES
EN PARALELO: Cada altavoz adicional disminuye la impedancia de
carga para el amplificador. El amplificador suministra más corriente y
trabaja más.
EN SERIE: Cada altavoz adicional aumenta la impedancia de carga
para el amplificador. Las impedancias superiores a 8 ohmios se
utilizan raramente en el sonido del automóvil.
(+)
(
-
)
+
-
(+)
(
-
)
4 OHM. 2 OHM.
CONEXIÓN EN PARALELO CON ALT. DE 4 OHMIOS
A
M
P
L
I
F
I
C.
S
A
L
I
D
A
(+)
(
-
)
+
-
(+)
(
-
)
4 OHM. 8 OHM.
CONEXIÓN EN SERIE CON ALT. DE 4 OHMIOS
A
M
P
L
I
F
I
C.
S
A
L
I
D
A
(A+) (A-) (B+) (B-)
( + ) ( - )
BRIDGE
SPEAKER
(C+) (C-) (D+) (D-)
( + ) ( - )
BRIDGE
SPEAKER
