Alesatore
Tubo
Inclinare verso il basso
Fig. 7.2

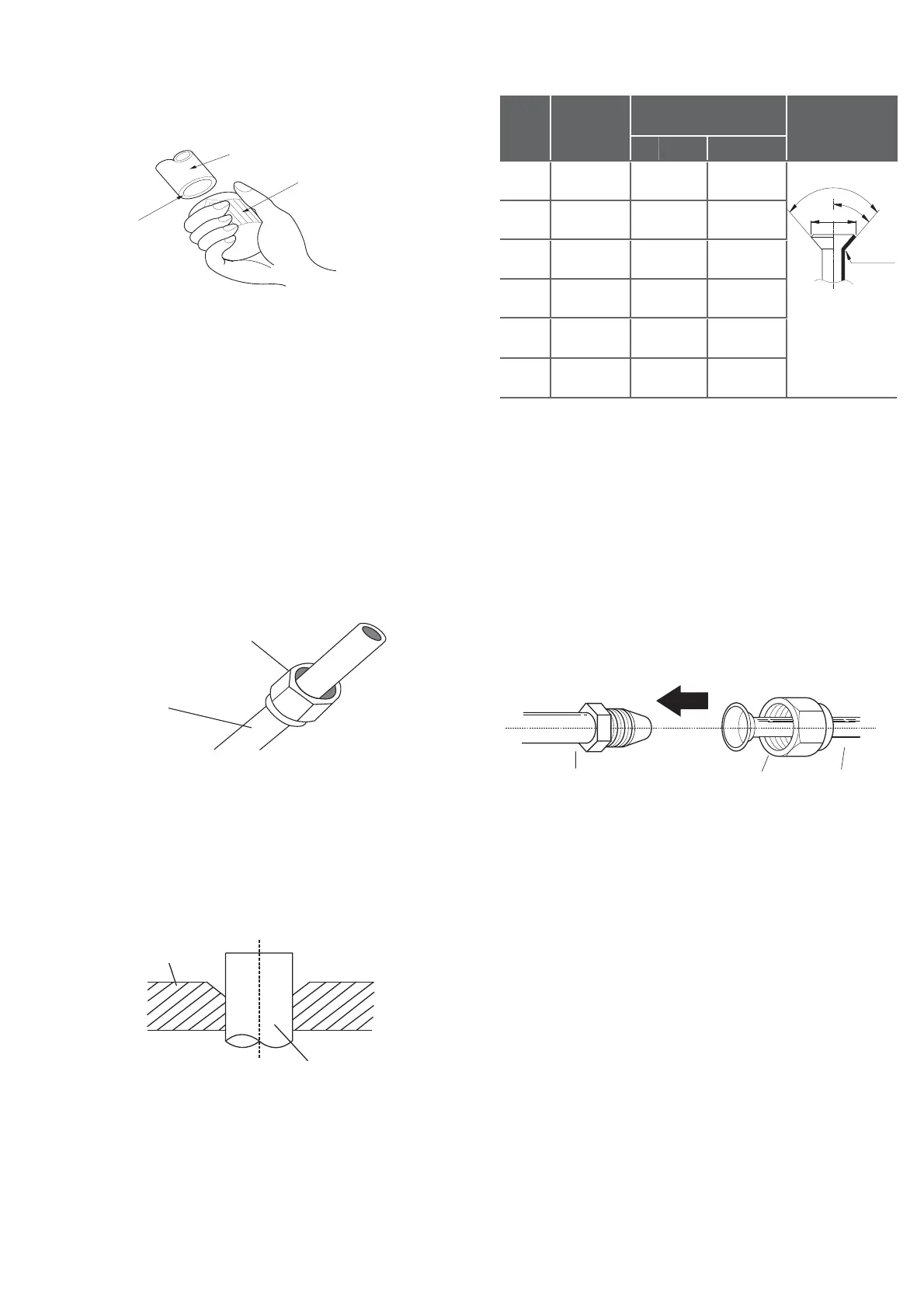

Fase 3: Svasare le estremità dei tubi
Una svasatura corretta è essenziale per una perfetta
tenuta della guarnizione.
1. Dopo avere rimosso le sbavature dal tubo tagliato,
sigillare le estremità con nastro in PVC per impedire
l’ingresso di materiali estranei.
2. Avvolgere il tubo in un materiale isolante.
3. Disporre un dado svasato a ogni estremità del tubo.
Accertarsi che i dadi siano rivolti nella direzione
corretta, perché dopo la svasatura non sarà più
possibile riapplicarli o cambiarne la direzione. Vedere
la Fig. 7.3
Dado svasato
Tubo di rame
Fig. 7.3
4.
Quando si è pronti per eseguire la svasatura,
rimuovere il nastro di PVC dalle estremità del
tubo.
5. Stringere l'estremità del tubo nella dima della
cartellatrice. L'estremità del tubo deve
estendersi oltre il bordo della dima.
Svasatura
Tubo
Fig. 7.4
6.
Applicare la vite di svasatura sulla dima.
7. Ruotare la vite in senso orario no a ottenere la
svasatura desiderata. Svasare il tubo secondo
le dimensioni indicate nella Tabella 7.1.
Tabella 7.1: SPORGENZA DEL TUBO OLTRE LA DIMA
8.
Rimuovere la vite di svasatura e la dima, quindi
vericare che l’estremità del tubo sia svasata
in modo uniforme e non presenti incrinature.
Fase 4: Collegare i tubi
Collegare i tubi di rame prima all’unità interna, quindi
a quella esterna. Collegare inizialmente il tubo a bassa
pressione, quindi quello ad alta pressione.
1. Quando si collegano i dadi svasati, applicare un velo
di olio refrigerante sulle estremità svasate dei tubi.
2. Allineare il centro dei due tubi da collegare.
Tubazione dell’unità interna
Dado svasato
Tubo
Fig. 7.6
3. Serrare a mano il dado svasato quanto più
saldamente possibile.
4. Utilizzando una chiave, aerrare saldamente il
dado sulla tubazione dell’unità.
5. Tenendo saldamente il dado, usare una chiave
dinamometrica per serrare il dado svasato
attenendosi ai valori di coppia riportati nella
tabella 7.1.
Diametro
tubo
Coppia
di serraggio
Dimensioni della svasatura (A)
(Unità: mm/pollici)
Forma della
svasatura
.
Ø 6,4
R0,4~0,8
90°±4
45°±2
A
Fig. 7.5
Ø 9,5
Ø 12,7
Ø 15,9
Ø 19,1
Ø 22
65-67 N.m
(663-683 kgf.cm)
75-85N.m
(765-867 kgf.cm)
18-20 N.m
(183-204 kgf.cm)
25-26 N.m
(255-265 kgf.cm)
35-36 N.m
(357-367 kgf.cm)
45-47 N.m
(459-480 kgf.cm)
Min.
23,2/0,91
26,4/1,04
8,4/0,33
13,2/0,52
16,2/0,64
19,2/0,76
Max.
23,7/0,93
26,9/1,06
8,7/0,34
13,5/0,53
16,5/0,65
19,7/0,78
15
