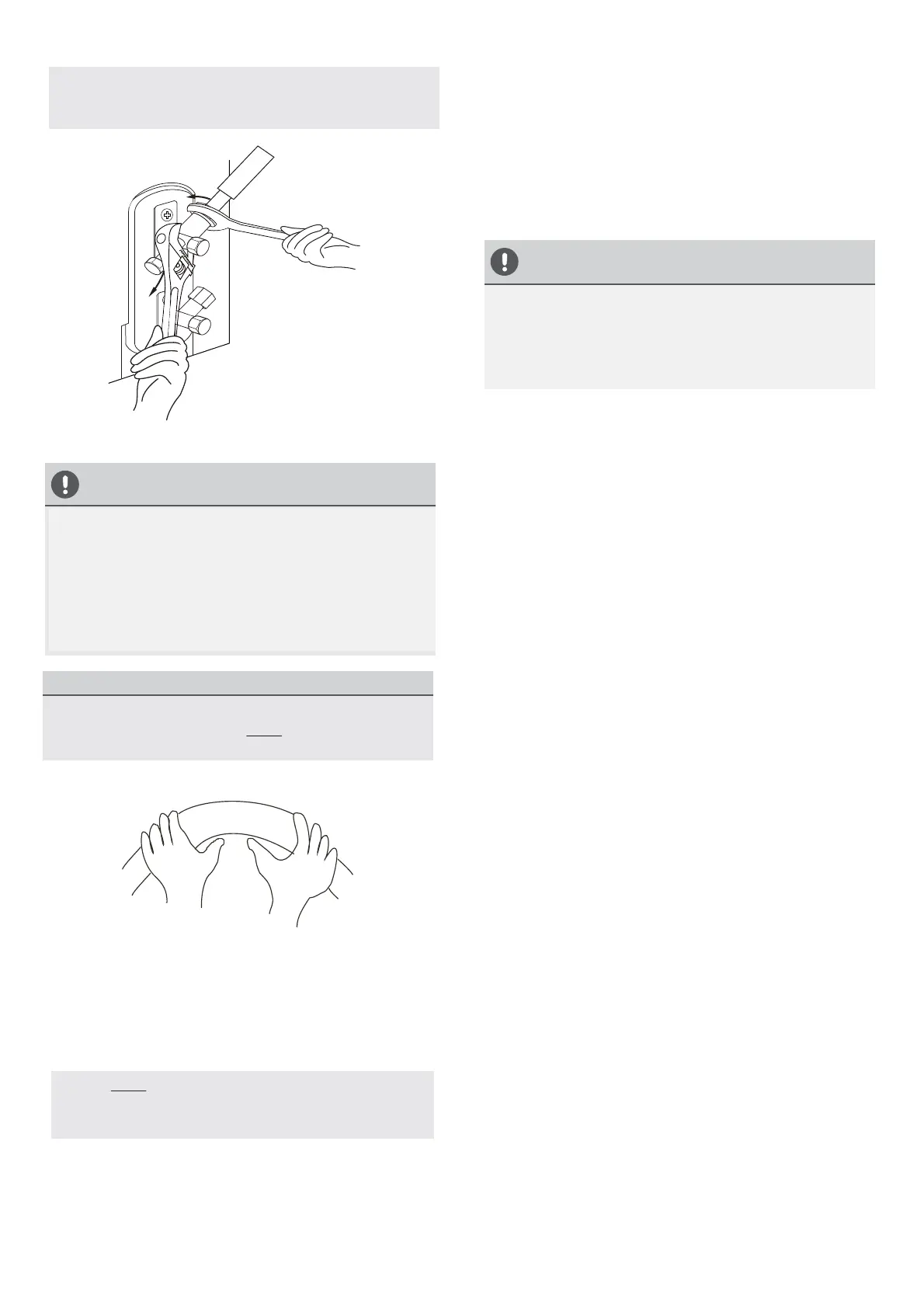

NOTA: per le operazioni di collegamento e distacco
dei tubi alla/dalla unità, usare sia una chiave ssa
che una chiave dinamometrica.
Fig. 7.7
ATTENZIONE
• Avvolgere le tubazioni con un materiale isolante.
Il contatto diretto con la tubazione potrebbe
causare ustioni o lesioni da freddo.
• Accertarsi che il tubo sia collegato correttamente.
Un serraggio eccessivo potrebbe danneggiare la
svasatura, mentre un serraggio insuciente
potrebbe causare perdite.
NOTA SUL RAGGIO DI PIEGA MINIMO
Piegare il tubo con attenzione nella parte centrale,
come indicato nella gura. NON piegare il tubo con
un angolo superiore a 90° o per più di 3 volte.
Piegare il tubo con i pollici
raggio minimo 10 cm (3.9")
Fig. 7.8
6.
Dopo avere collegato i tubi di rame all’unità interna,
utilizzando nastro adesivo avvolgere insieme cavo di
alimentazione, cavo di segnale e tubazioni.
NOTA: NON intrecciare il cavo di segnale con altri
cavi. Nell'assemblare i cavi, evitare di intrecciare o
attorcigliare il cavo di segnale con altri tipi di cavi.
7. Far passare la tubazione attraverso il muro
e collegarla all’unità esterna.
8. Isolare tutte le tubazioni, incluse le valvole
dell’unità esterna.
9. Aprire le valvole di arresto dell’unità esterna per
consentire la circolazione del refrigerante tra
l’unità interna e quella esterna.
C ATTENZIONE
Al termine dei lavori di installazione vericare che
non vi siano perdite di refrigerante. In caso di
perdite di refrigerante, ventilare subito l’area ed
evacuare l’impianto (fare riferimento alla sezione
"Evacuazione dell'aria" di questo manuale).
16
