15

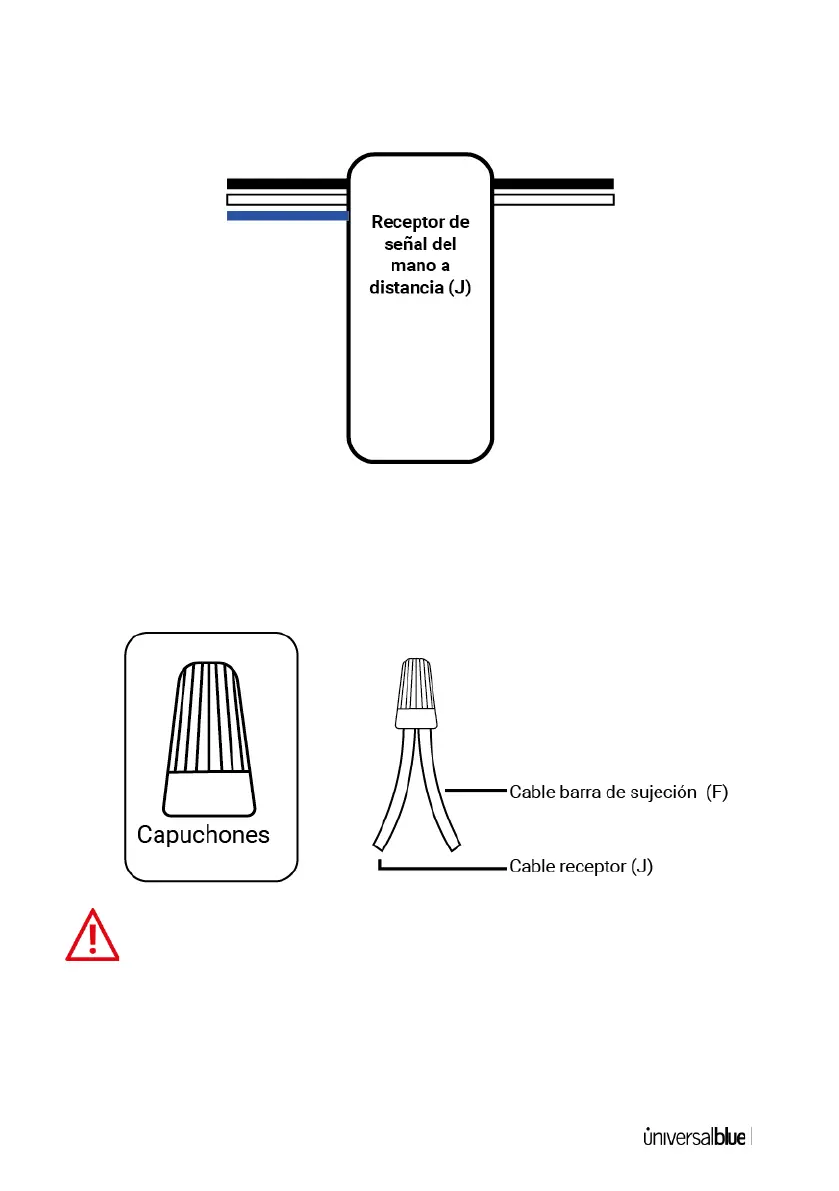

15. En el receptor de señal del mando a distancia (J) verá 2 cables
en un lateral del receptor y 3 cables salientes del lateral
contrario, tal y como muestra la imagen orientativa inferior:
16. Los 3 cables salientes del receptor (J) (banco, negro y azul)
deberán empalmarse con los cables salientes de la barra de
sujeción (F) . Una vez realizado el empalme, séllelo con los
capuchones provistos, tal y como muestra la imagen inferior.
Tras hacer las conexiones entre los cables, por favor sellen
el empalme con los capuchones incluidos junto con este
aparato, para que los diferentes cables no se toquen entre ellos ni
con el florón ni con otros componentes.
