16

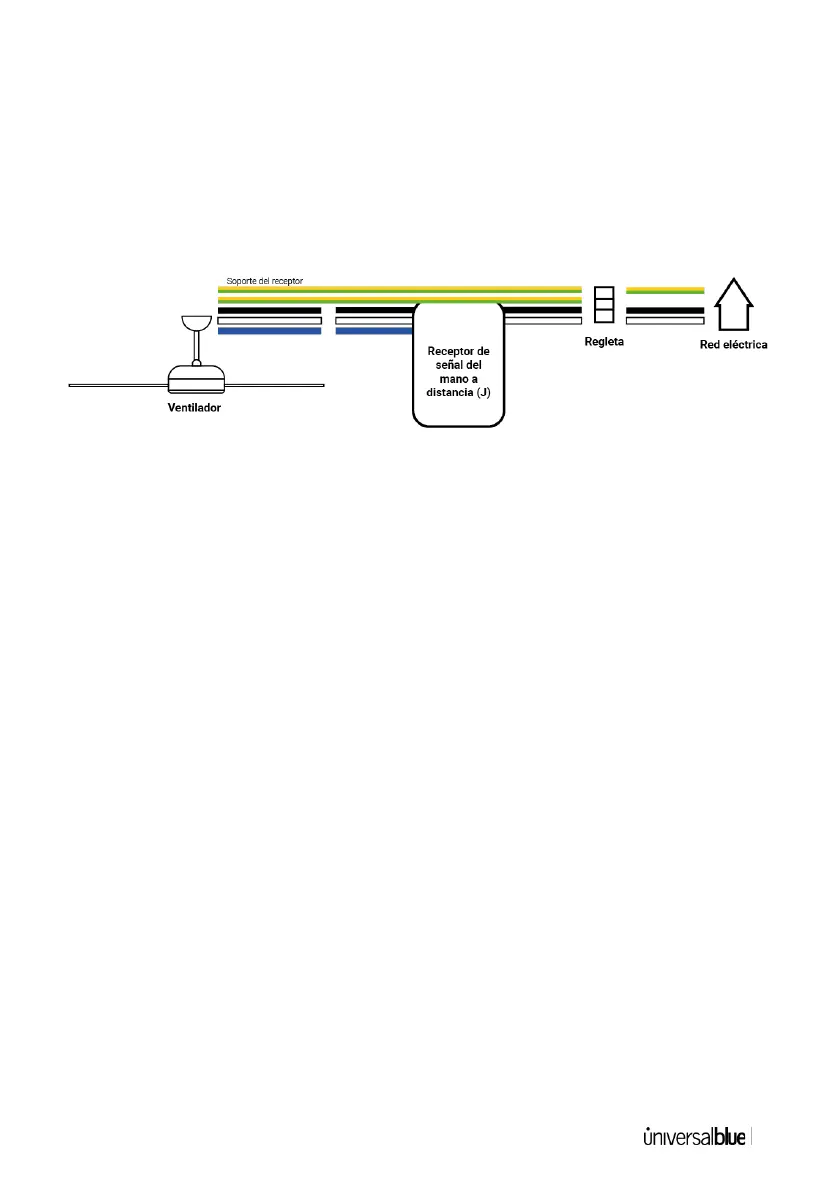

17. A continuación, utilice la regleta del soporte del receptor (H)
para introducir los 2 cables salientes del otro lateral del
receptor.
18. El cable Amarillo y verde (tierra) que sale del soporte receptor
(H) junto con el cable del mismo color que sale de la barra de
sujección (F) , se deben introducir por la misma sujeción de la
regleta (señalizada con el símbolo de conexión a tierra).
19. Los cables salientes de la pared (red eléctrica del hogar)
deberán conectarse utilizando el lado opuesto de la regleta.
Empalme los cables a través de la regleta siguiendo los colores
de los cables previamente colocados.
20. Ensamble el florón superior(E) en el soporte del receptor (J).
Para fijarlos utilice los tornillos laterales extraídos del soporte
del receptor (J) en los pasos previos.
